6 important Step (with some abutment some steps are not mandatory, or are done automatically by the APP):

1 - 载入STL文件

2 - 校准工具

3 - 设置钻孔和连接参考

4 - 手动放置线条

5 - 计算

6 - NC文件创建

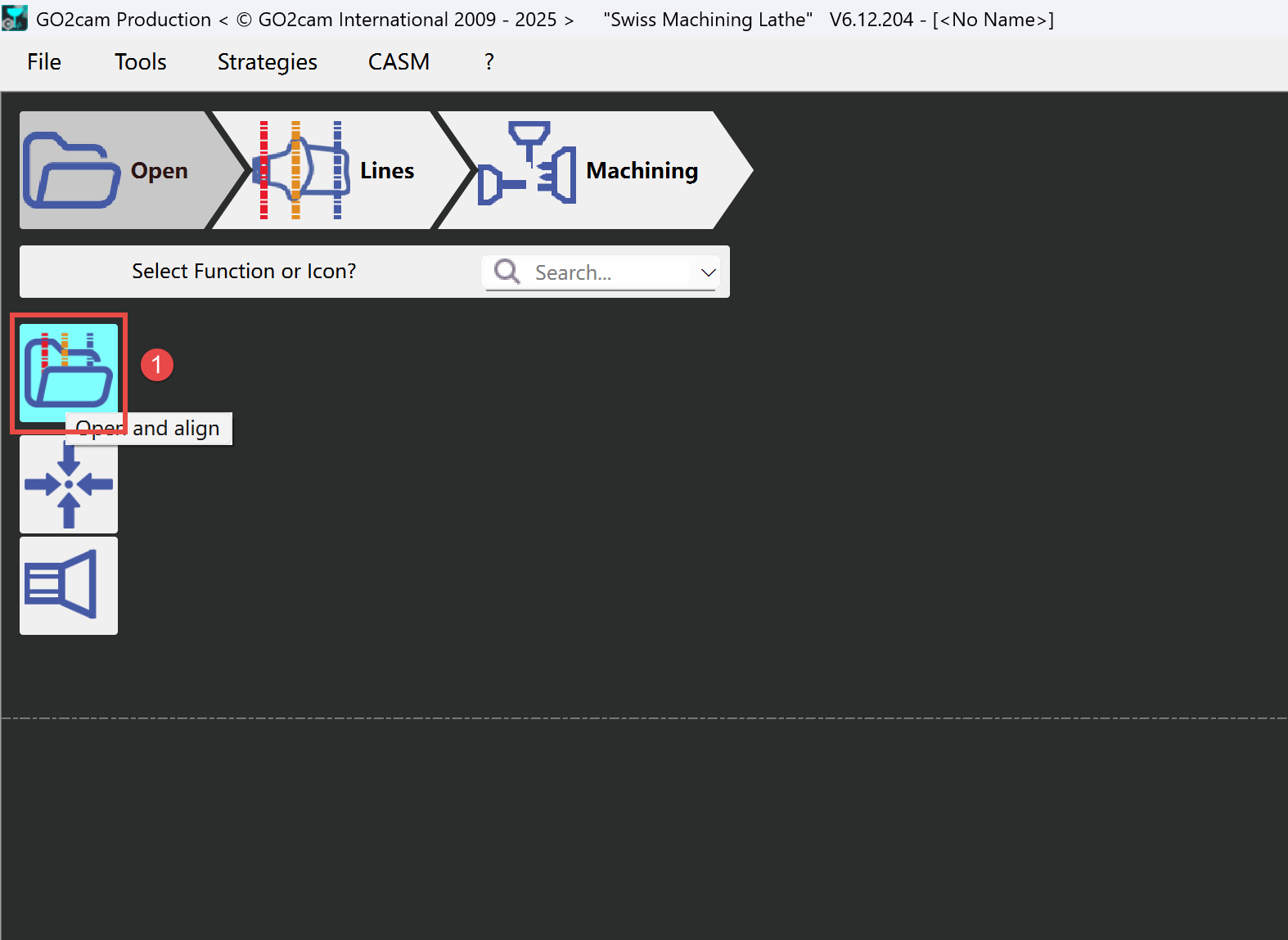

1 - load STL File

2 - Alignment utilities

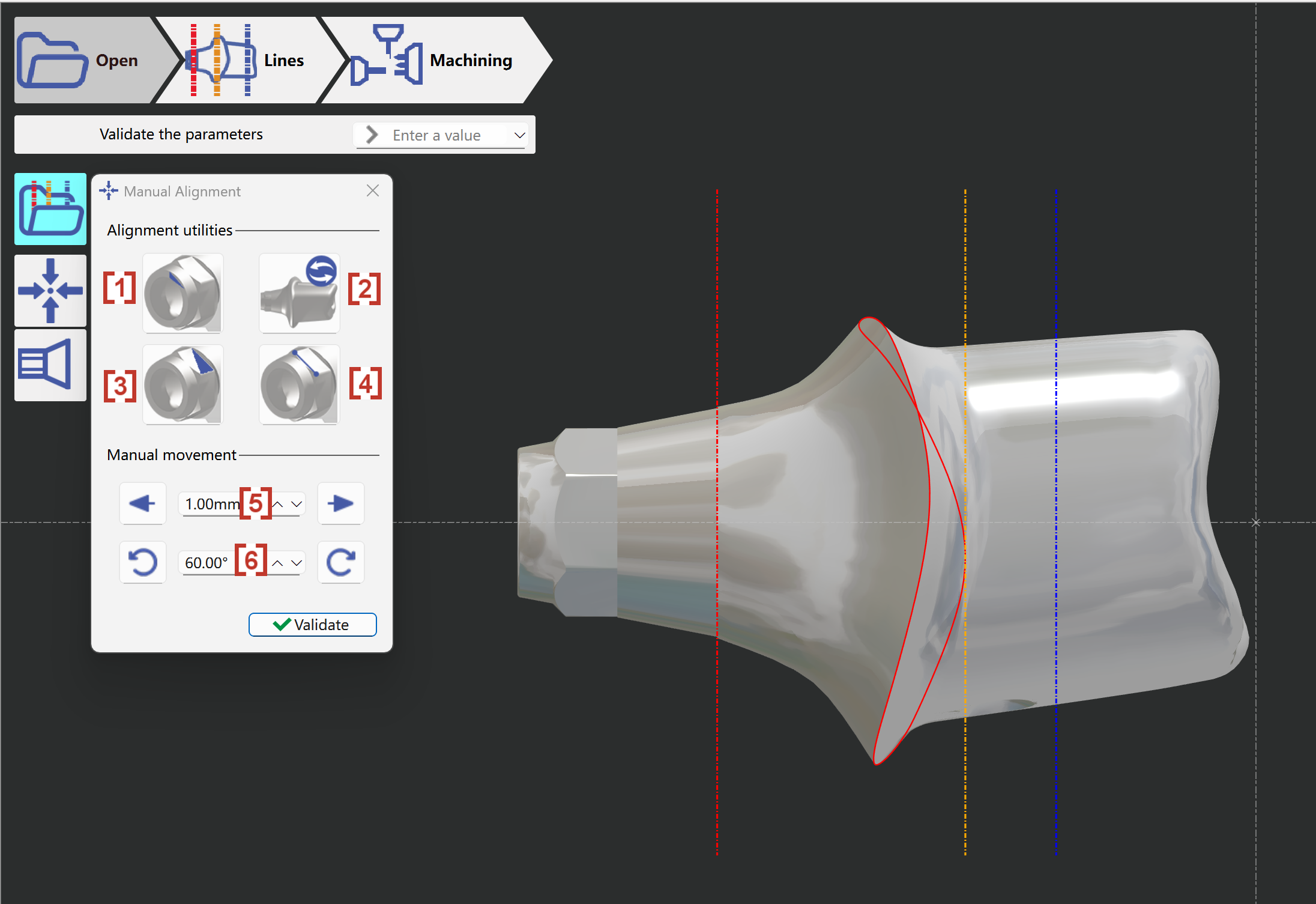

使用校准功能来调整stl的空间姿态。

[1] 手动轴搜索 - 如果stl的轴向方向不正确，使用此功能自动获取正确的轴向方向。

[2] 反转支座 - 反转轴向方向。

[3] 用曲面校准连接 - 根据所选曲面校准连接。

[4] 用两点校准连接 - 根据所选两点校准连接。

[5] 沿轴向手动移动

[6] 沿轴向手动旋转

在这种情况下，我们必须使用“搜索支座轴”功能（查找孔需要几秒钟）

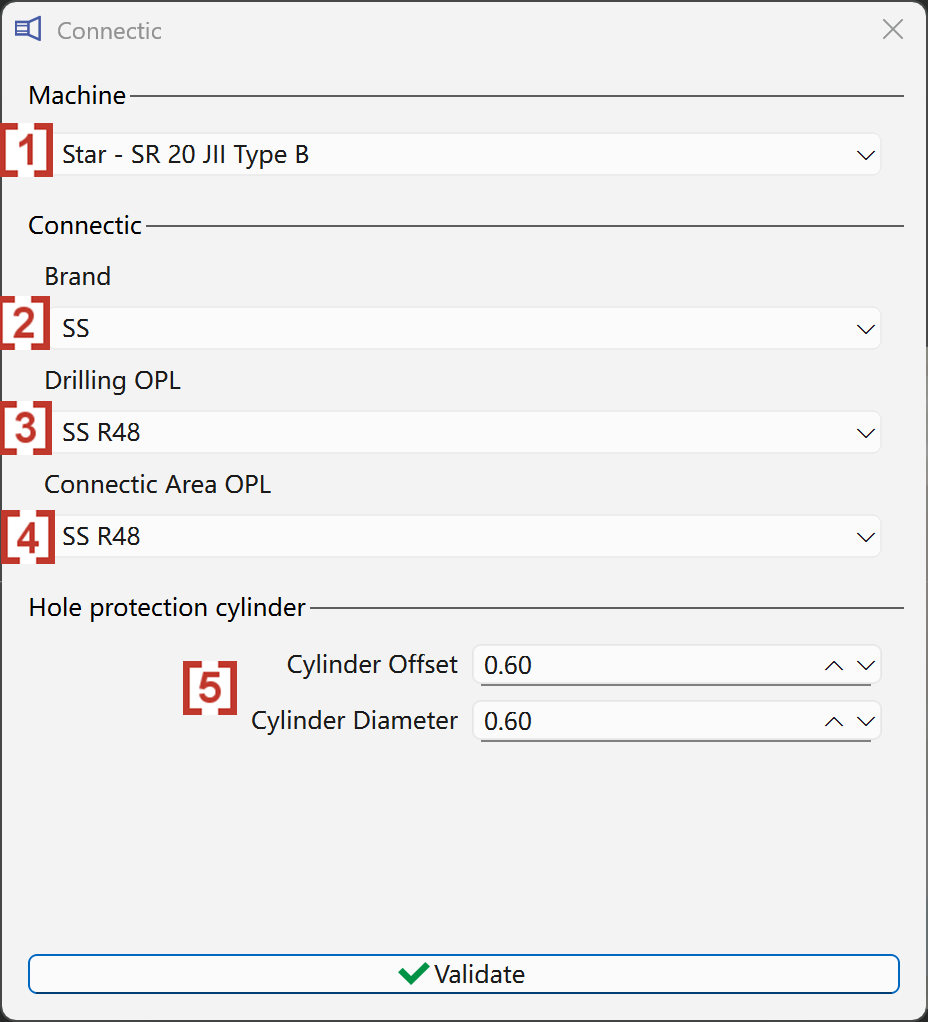

3 - Set Drill and Connectic Reference

[1] 选择机床是必要的。

[2] 选择连接的品牌名称。

[3] 选择钻孔策略

[4] 选择连接区域的策略

[5] 设置创建的孔保护圆柱体的偏移量和直径值。

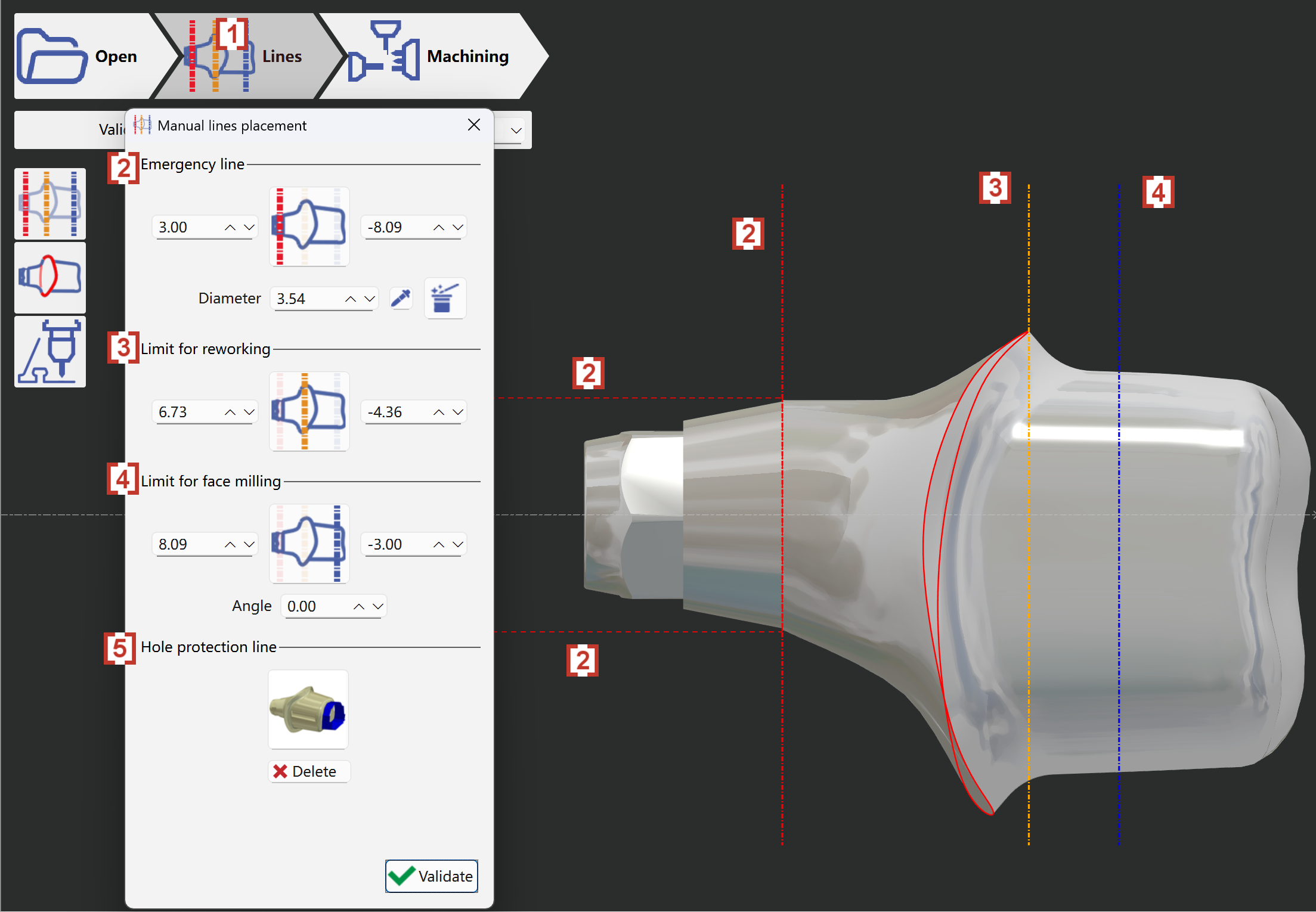

4 - Manual lines placement

[1] 点击“线条”选项卡手动创建工作区域的线条。

[2] 紧急线 - 定义连接的保护区域。创建的线条是红色的虚线。

[3] 返工限制 - 定义返工操作的停止区域。创建的线条是橙色的虚线。

[4] 平面铣削限制 - 定义平面铣削操作的停止区域。创建的线条是蓝色的虚线。

[5] 孔保护线 - 必要时删除自动创建的保护线。

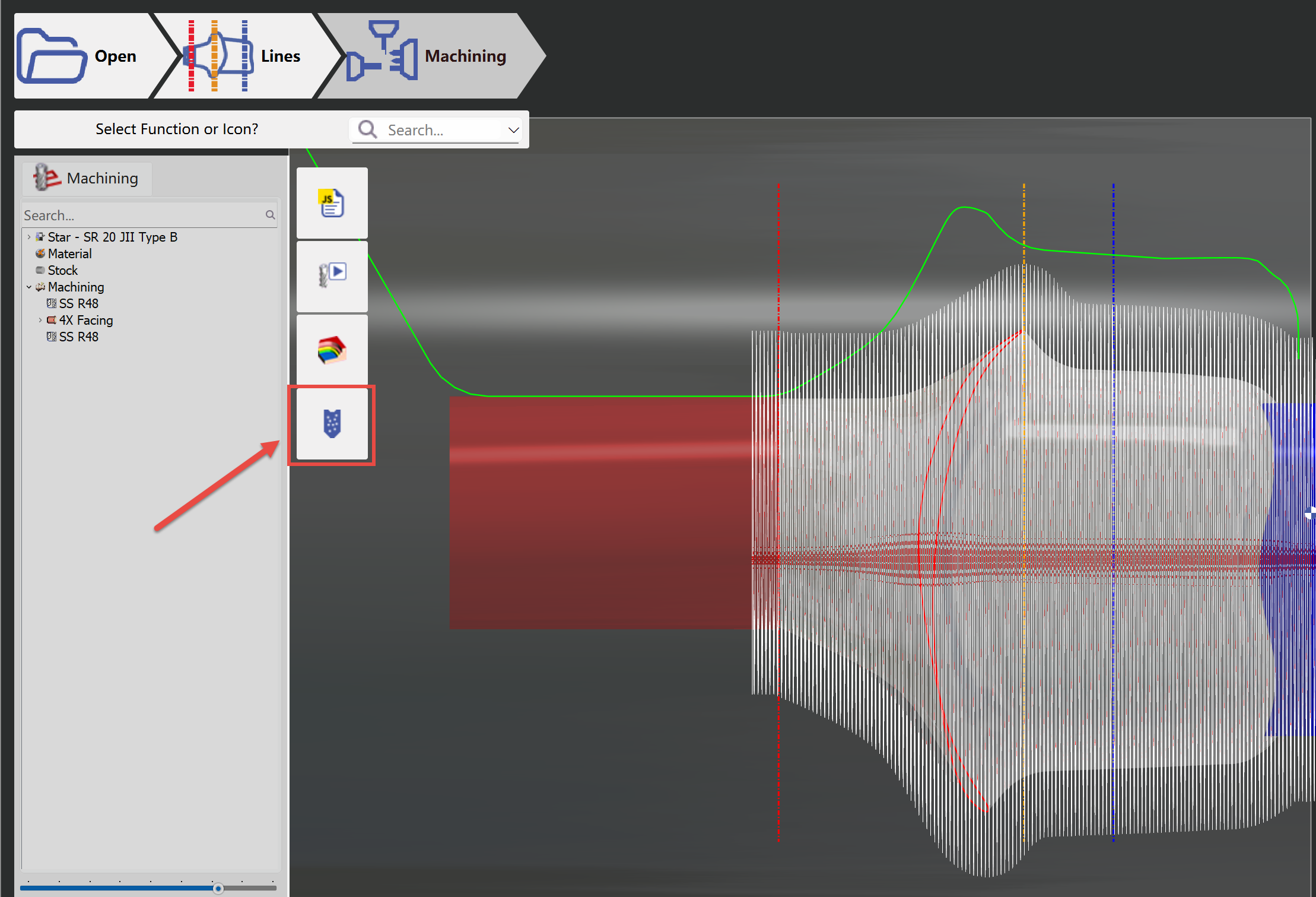

5 - Calculate

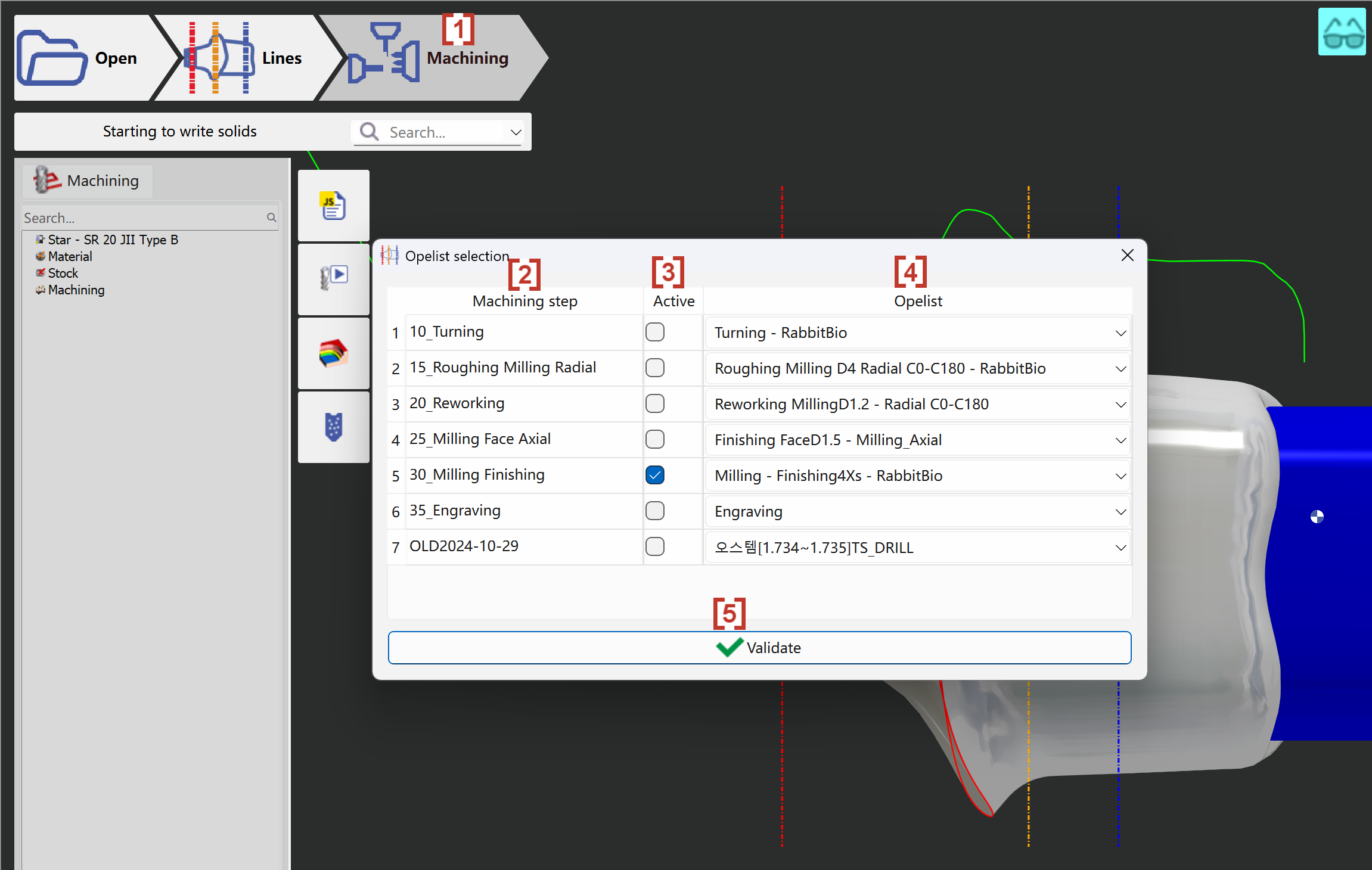

[1] 设置手动线条后，用户可以进入“加工”选项卡开始刀具路径计算。

[2] 加工步骤 - 此列显示应用于stl的操作。

[3] 活动 - 用户可以根据需要激活或停用所选操作。

[4] 操作清单 - 从可用策略列表中为每个操作选择正确的策略。

[5] 验证 - 验证并开始刀具路径计算。

6 - NC file creation

点击“NC输出”按钮生成并输出NC文件。

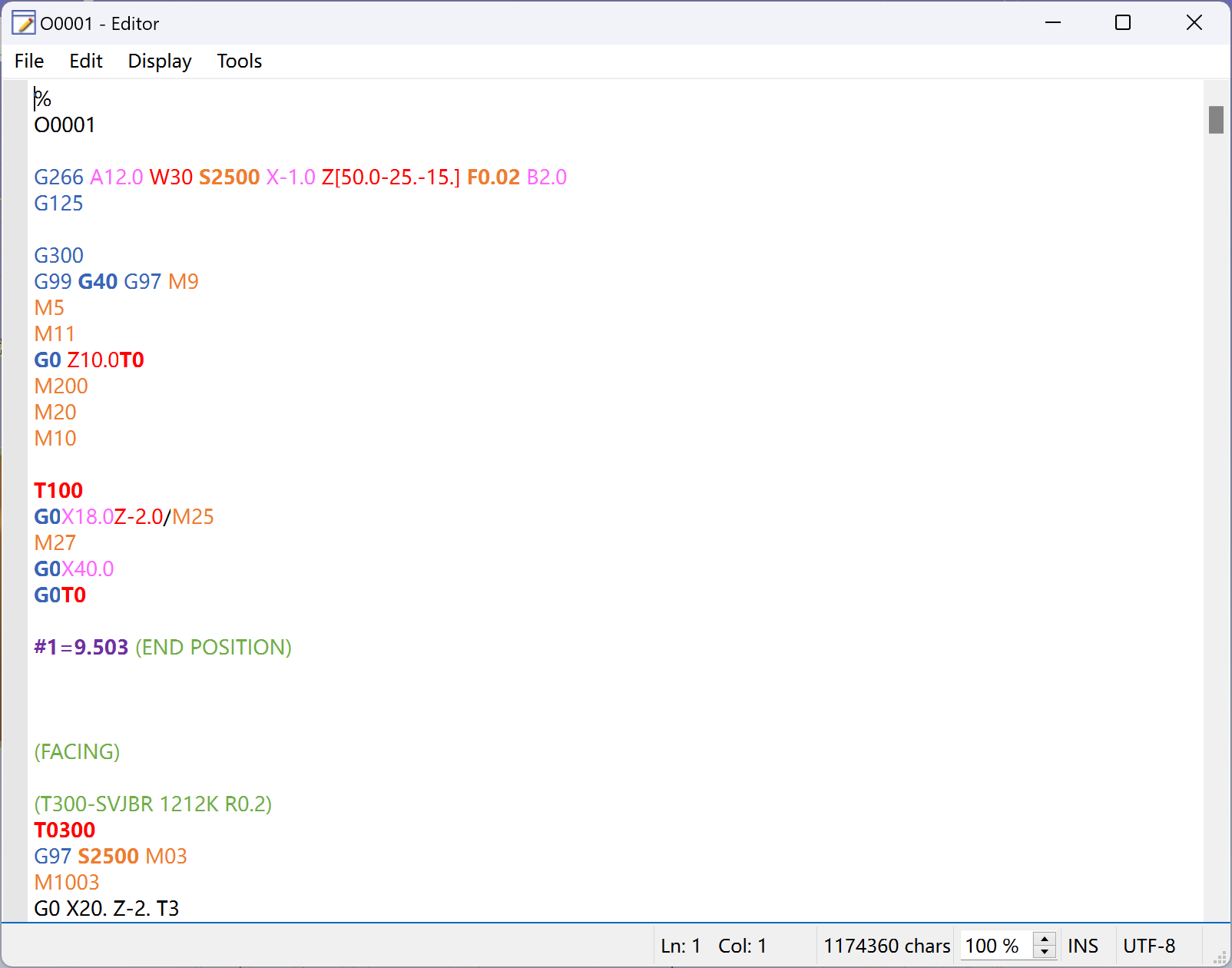

NC文件将在几秒钟内生成并输出：
