循环： 所有手动循环，插入式轮廓
定义
这些命令用于定义导向点和刀具路径的计算。
偏移类型
确定是否考虑刀具半径补偿。
下拉菜单的选项为：
|
左侧 : 在 ISO 代码中生成 G41。 |
|
中心 : 在 ISO 代码中生成 G40。 |
|
右侧 : 在 ISO 代码中生成 G42。 |

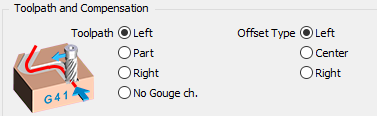

刀具路径
确定 GO2cam 生成的刀具路径是否会考虑刀具半径。
下拉菜单提供：
|
|
左侧 : GO2cam 生成轮廓左侧的偏移刀具路径，并管理由于刀具尺寸而无法加工轮廓的区域。 |
|
零件
: GO2cam 不重新计算偏移轨迹。
|
|
右侧 : 与左侧选项相同，但在刀具路径的右侧。 |
|
无过切检查 : GO2cam 生成与轮廓完全对应的刀具路径（无偏移），并且没有过切检查。 |
自动控制加工侧，用于
在实体上编程的手动循环
.
这是
不可用
具有 2D 轮廓（包括边缘）。
所有手动循环
自动控制加工侧
用于 在实体上编程的手动循环 . 这是 不可用 具有 2D 轮廓（包括边缘）。
|

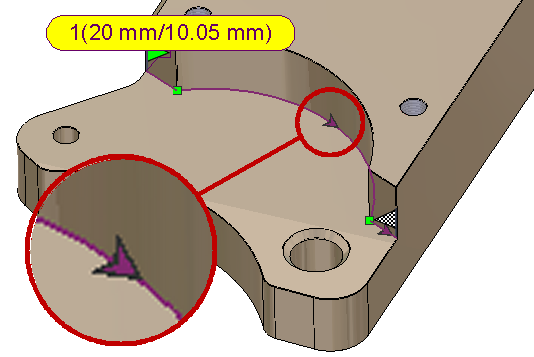

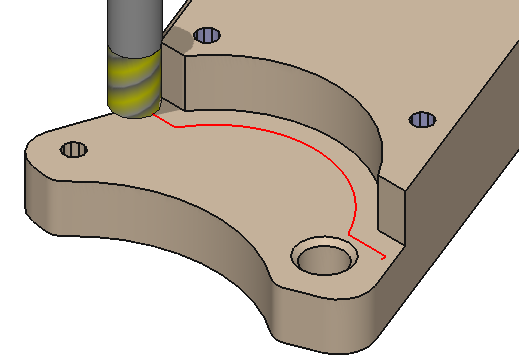

如果 轮廓方向 和 刀具路径方向 根据 实体形状 不匹配，GO2cam 会自动 反转轮廓方向 . 在右侧的图像中，轮廓是逆时针方向的，刀具编程在 实体左侧 : GO2cam 自动反转轮廓方向以避免加工工件内部。 |
|
|
R 最大系数
|
R 最大系数 : 如果是“零件”刀具路径，有些机床不接受等于刀具半径的半径。GO2cam 使用 R 最大系数 . 使用 1.01，刀具路径的半径将为 R= 刀具半径 x 1.01 . |

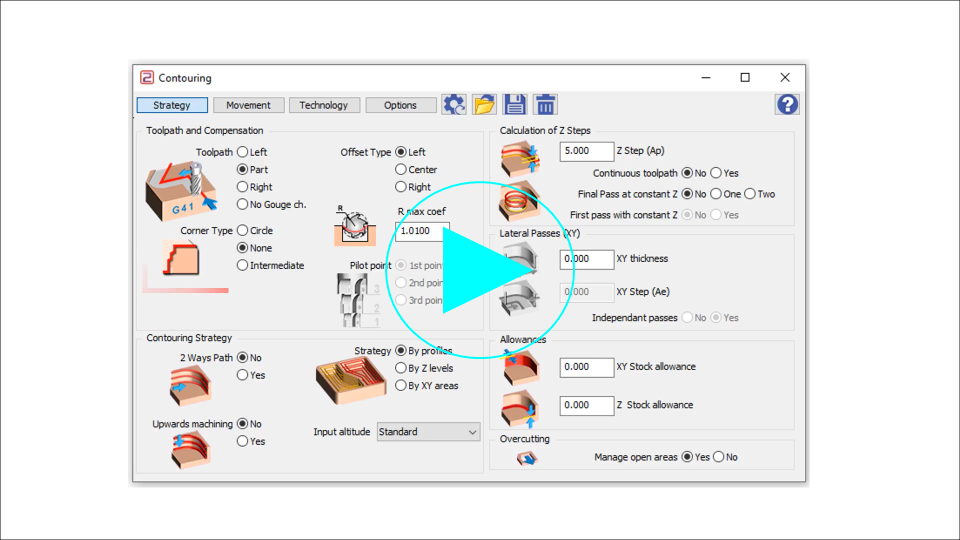

角类型
使用此选项，您可以在锐角中生成 G2/G3（圆弧）。
“中间”选项仅适用于封闭轮廓。G2/G3 的生成在所有角上进行，最后一个角除外。

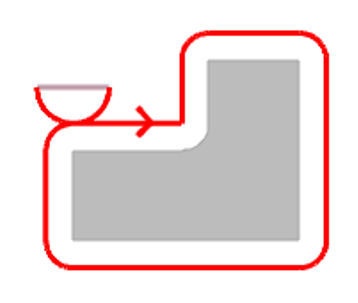

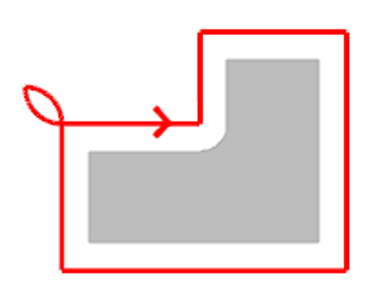

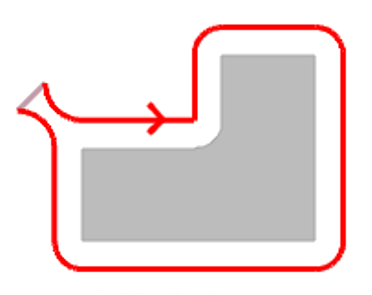

路径示例 左/左 :
|
圆形模式 |
无 |
中间模式 |
|
|
|
|
|
