介绍
刀具查找器的目的是 获得允许的最大刀具直径 用于挖槽的加工。
当您已经选择了几何图形时， 一些刀具过滤器会自动应用于刀具直径 ( [1] on the image below) and sometimes Bottom radius.
应用规则
这 3 个计算的组合给出了预选值：
-
挖槽半径 已检查：刀具半径不能超过此值，
-
岛屿和挖槽壁之间的通道 被计算，并考虑最低值，
-
算法也会自动应用数学公式 刀具直径不能大于内切直径的一半 ，以避免提出直径与整个挖槽本身一样大的刀具！（请查看下面的特殊情况）。
取消刀具查找器
如果您 不希望 2 个解决方案 自动预选 :
-
停用过滤器 通过点击 [2] ,
-
或者 开始选择，选择刀具 ，然后选择几何图形。
应用案例
如果选择了多个轮廓，则取较小的值。以下是一些案例：
|

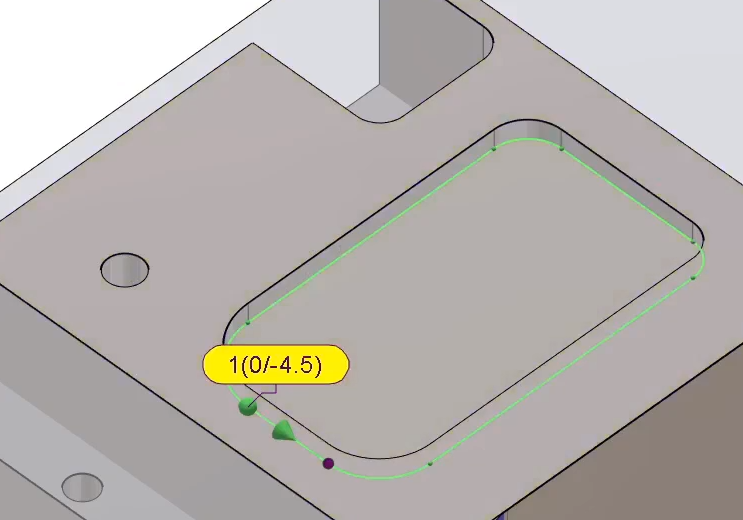

不同拐角的挖槽
|
我们有一个挖槽，拐角半径不同，最小为 6 毫米。 因此，刀具查找器建议使用最大直径为 12 毫米的刀具。 |

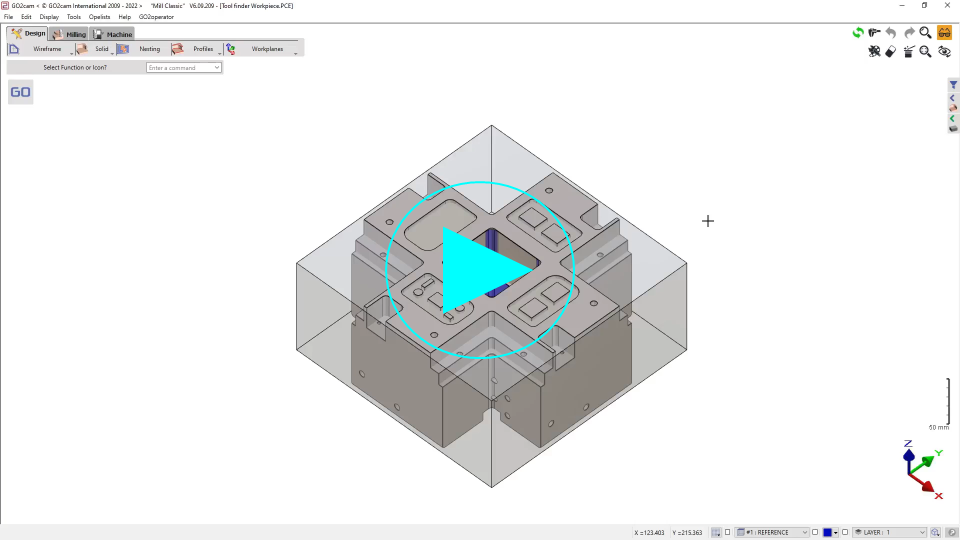

刀具查找器 - 不同拐角的挖槽
|
|
带有 2 个岛屿的挖槽
|
我们有一个带有 2 个岛屿的挖槽。 两个岛屿之间的距离为 11 毫米，而岛屿与墙壁之间的距离为 10 毫米。 因此，刀具查找器建议使用直径为 10 毫米或更小的刀具。 |
刀具查找器 - 带有 2 个岛屿的挖槽
|
|

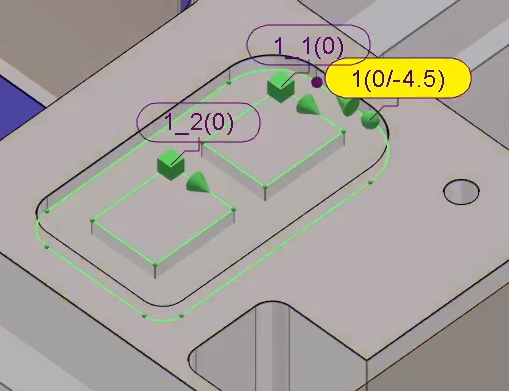

带有 2 个岛屿和不同拐角的挖槽
|
这个挖槽有不同半径的拐角，并包含 2 个岛屿。 岛屿之间以及与墙壁之间的距离均为 10 毫米。但是，岛屿拐角与墙壁之间的间隙小于 10 毫米，刀具查找器建议使用 9.73 毫米。 |

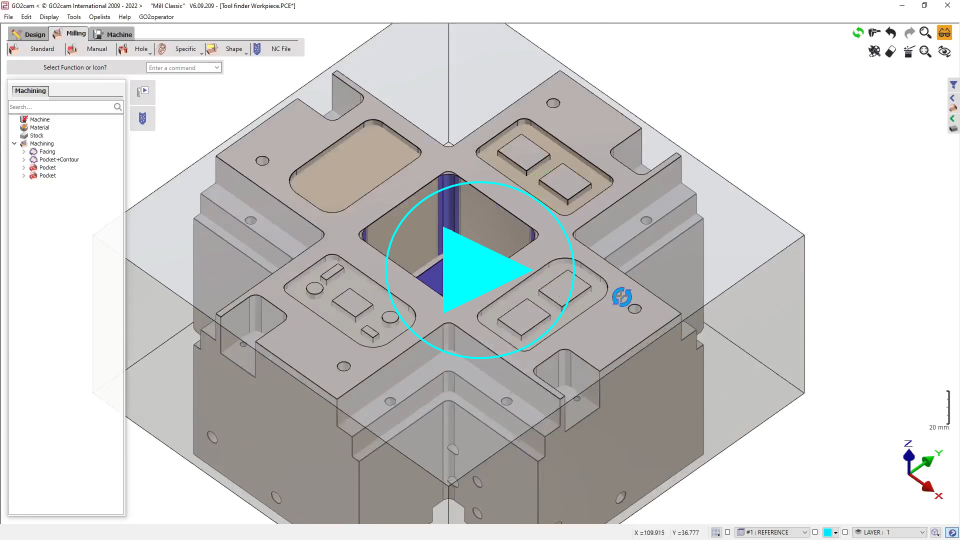

刀具查找器 - 带有 2 个岛屿和不同拐角的挖槽
|
|
带有多个岛屿的挖槽
|
这个挖槽有许多岛屿，很难通过控制来测量它们之间的间隙。 但是，刀具查找器仍然可以测量并建议最大刀具直径。 |
刀具查找器 - 带有多个岛屿的挖槽
|
|

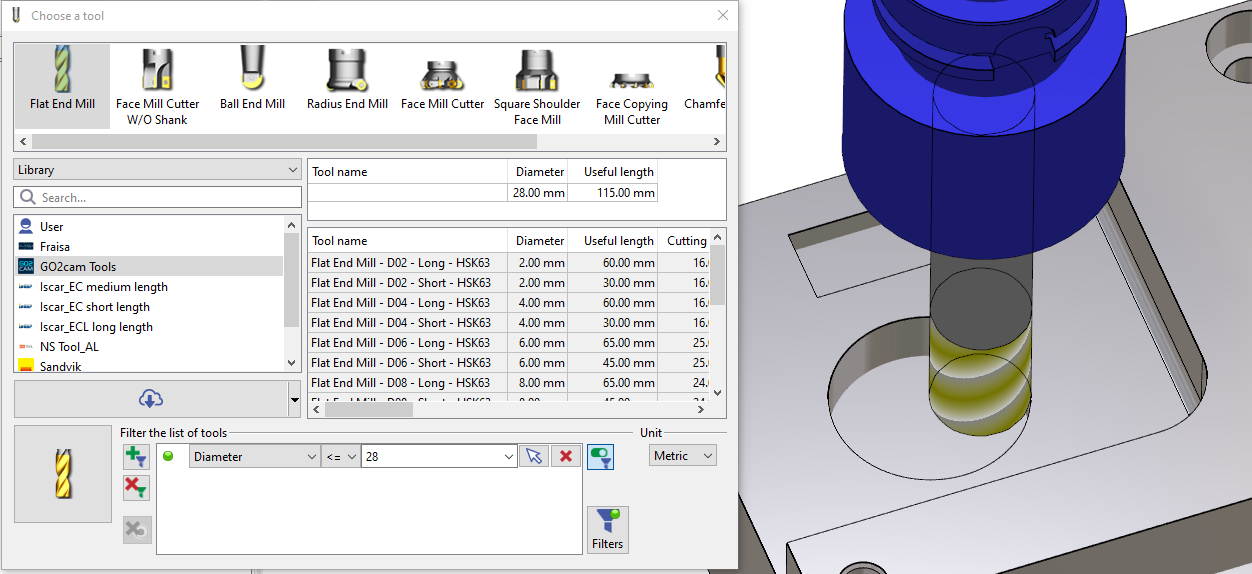

特殊情况： 圆柱形挖槽 在这种情况下，我们不应用最大允许刀具的原则，因为它将与挖槽的大小相同！ 应用的公式是获取内切圆直径并将其除以 2。 |
|
|
