关于分析实体的所有其他平面的信息，例如锥形和平面倒角平面。

缩放选择 ：当在列表中选择一个元素（孔、面等）时，如果您无法在实体上定位它，请单击此按钮以 放大 它。

信息： 单击此图标，然后单击实体上的任何元素以获取有关它的信息；您可以获得它的坐标和值，并且可以在其中下划线的元素列表中找到它。

工作平面 ：了解分析是在哪个工作平面上完成的。

此表格的目的是向您提供有关所有未被视为孔、圆柱体和平面的面的信息。

共有 5 种类型的面：

1. 垂直平面

2. 锥形平面：给出锥度的角度。

3. 倒角平面：这些锥形面在当前平面上不可访问。

4. ISO 垂直面：曲面；可以使用 2 轴铣削循环进行加工。

5. 3D 面：这些面不能使用 2 轴铣削循环进行加工。

单击表格的行时，平面将在 实体上高亮显示 。

使用 Ctrl 和 Shift 键（就像在 Windows 中的任何树中一样），您可以同时选择多个平面。

附加功能： 可以通过 右键单击 一行 :

• 缩放 所选平面。

• 创建所选平面的 边缘

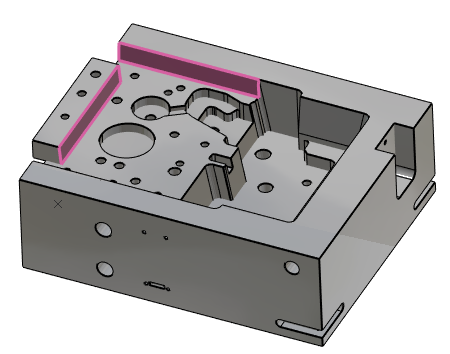

。 所选的两个面是 5°锥度； 从视觉上看，可以在模型上区分锥度 。但是锥度可能是 0.1°； 在这种情况下， 需要进行分析 才能获得信息。
