介绍

此功能允许您创建径向圆柱体。相应的径向平面将自动创建。

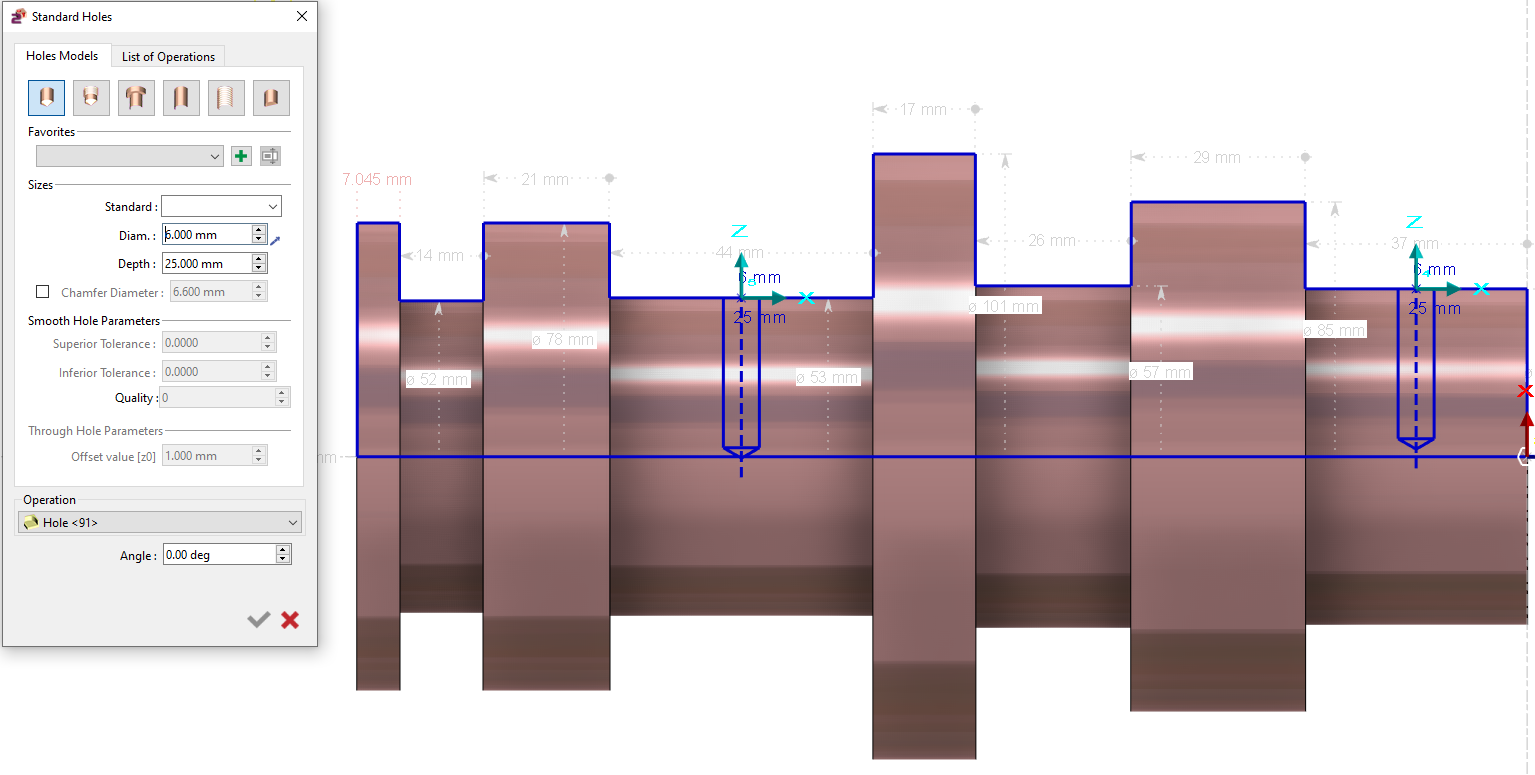

创建径向孔平面

  1. 孔是从放置在二维几何图形上的点定义的。您首先必须创建它，您可以使用“线”功能生成交叉点，如下面的示例中 A、B 和 C 点所示。

  2. 填写参数 A 和 D。

  3. 在下拉菜单中选择深度类型：

    1. 打开：孔是打开的，无论其深度如何。

    2. 轴：孔在 Z 轴上停止。

    3. 深度：孔的深度由参数 L 值定义

  4. 如果您选择深度，请填写参数 L。

  5. 点击预先定义的点。
