此环境专门用于零件的绘图和尺寸标注。命令分为两个菜单：

  • 工程图设计 : 此菜单用于定义当前零件的布局。

  • 创建标题栏 : 此菜单用于创建和定义标题栏。

Presentation

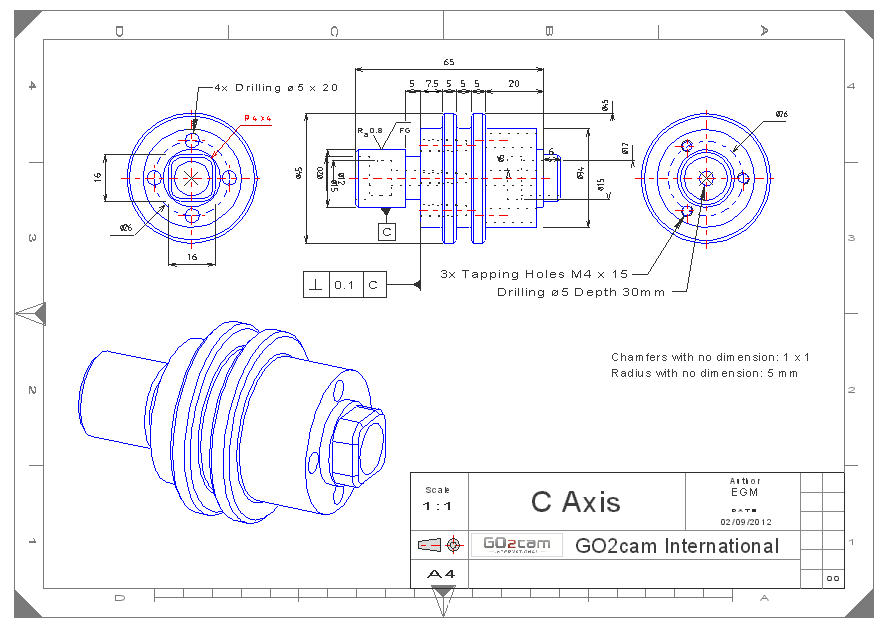

以下是 GO2cam 中定义的布局，其中包含布局绘图模块的一些功能：

  • 文字 （例如“无尺寸倒角：1 x 1”）

  • 尺寸 （线性尺寸和轴向尺寸）

  • 注解 （例如“ 4x 钻孔 d5 x 20 ’)

  • 公差 （形状、方向、位置和跳动公差）

  • 图像 （导入徽标）

  • 标题栏 (创建和设置)

线框几何图形布局

在此视频中：

  • 通过打开现有的标准块来定义A3页面中的页面设置。

  • 使用 整体尺寸标注 命令。

1 Page setup and overall dimension-20240826-112504.png

线性尺寸标注

  • 在线框草图中放置尺寸，

  • 修改逗号后的位数，

  • 定义垂直或平行于直线方向的尺寸。

2 Linear Dimensions-20240826-112607.png

圆形尺寸标注

  • 在线框草图中放置尺寸，

  • 尺寸半径或直径，

  • 在尺寸前面添加前缀，

  • 修改箭头样式

  • 添加公差

3 Circular dimension-20240826-112650.png

点尺寸标注

使用此命令时，首先需要显示尺寸标注的原点，该点将为0,0。

第二个视频详细介绍了一些选项：

  • 显示多个坐标或仅显示一个，

  • 是否显示轴字母。

4 Point Dimension-20240826-112744.png
点尺寸标注

5 Point dimension options-20240826-112841.png
点尺寸标注 - 选项

倒斜角度

定义倒斜角度的两种方法。

6 Chamfer dimension-20240826-112940.png

角度标注

7 Angular dimension-20240826-113102.png

度排列

此流程需要首先选择一个用作对齐参考的尺寸。

此命令的快捷方式可在弹出菜单中找到。

此视频演示如何在GO2cam中对齐布局中的各种尺寸。

8 Dimension Alignment-20240826-113155.png

尺寸上的弹出菜单打开几个有趣的选项：

  • 移动，

  • 文字搬移，

  • 度排列，

  • 爆炸，

  • 比例。

9 pop up-20240826-113527.png

尺寸标注孔

此视频演示如何修改带螺纹孔的尺寸以及如何在尺寸中包含公差值。

10 Hole dimension-20240826-113645.png

实体几何布局

实体视图

  • 载入标准的标题栏

  • 命令的使用 固体的布局 ，自动根据您在列表中的选择创建多个草图视图；

  • 在线框视图上设置多个尺寸：线性、圆形和角度。

11 Creation of layout for solid-20240826-113737.png

实体的直接尺寸标注

此视频演示如何通过直接单击实体的边来插入尺寸。

12 Direct dimensioning of a solid-20240826-113821.png

细节视图

Detail view with change of scale-20241127-111758.png

补充选项

打印布局到 PDF

我们向您展示如何使用GO2cam中设计的版图生成PDF文件，方法是使用命令 打印 .

13 Print layout to pdf-20240826-113914.png

保存用户偏好设置

您可以建立您的 自订样式 对于尺寸，保存它们并在需要时使用。

14 Saving user preferences-20240826-114009.png

图框及标题栏的创建和使用

标题框创建

15 Title box creation-20240826-114059.png

文本创建

16 text creation-20240826-114148.png

问题创建

17 Question creation-20240826-114230.png

图像插入

图像可以 拖放 并转换为 多面体 .

18 Image insert-20240826-114311.png

创建标题栏的使用

19 Use of created title block-20240826-114356.png

如何填写标题栏

20 How to fill the title block-20240826-114450.png
