此页面专用于负责在客户站点安装和配置 NCcontrol 的增值经销商 (VAR)。

NCcontrol 的结构

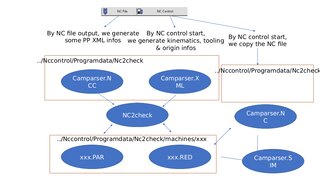

NCcontrol 所需的文件和目录结构在可下载的 PowerPoint 演示文稿中详细说明，其中包括两个解释性图表。

客户 PC 的配置

在客户站点定义机器时，请按照以下步骤操作：

1. 为每台机器创建一个目录

   • 对于每台机器，在以下位置创建一个专用目录：
     C:\Program Files\GO2cam_Intl\GO2camV612\NCcontrol\Programdata\NC2check\machines

2. 机器文件配置

   • 确保此目录在机器文件中被引用，特别是在后处理器页面中。

3. 后处理器设置

   • Define the necessary information in the post-processor (PP), especially in the procedure NCcontrolDefineController .

   • 有关所需变量的列表，请参阅： CNC 控制器的变量 .

要下载的数据

• exportNC.xml 文件包含有关 MTE 机器运动学、原点列表和刀具偏移的信息。

• 此文件为 NC2check 提供了分析和处理 NC 文件所需的必要数据。

• 生成 NC 文件时，会自动导出一个 XML 文件。它将与 NC 文件具有相同的名称，但扩展名为 .NCC，并且将位于与 NC 输出相同的目录中。

MCG 文件的规则

创建 3D 运动学机器文件时，有两个强制性规则：

1. 主机器坐标系部件 必须命名 正文 ( 大写 B 是强制性的 ).

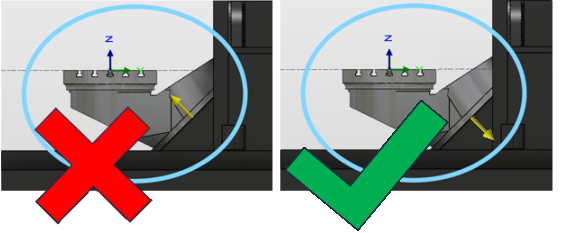

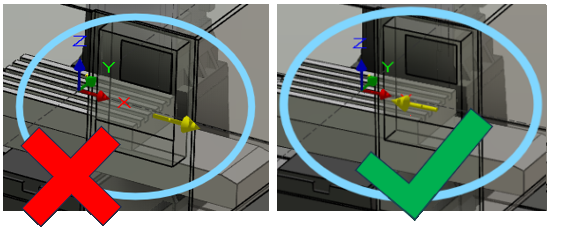

2. 每个轴的方向/方向是基本的，必须正确定义。
