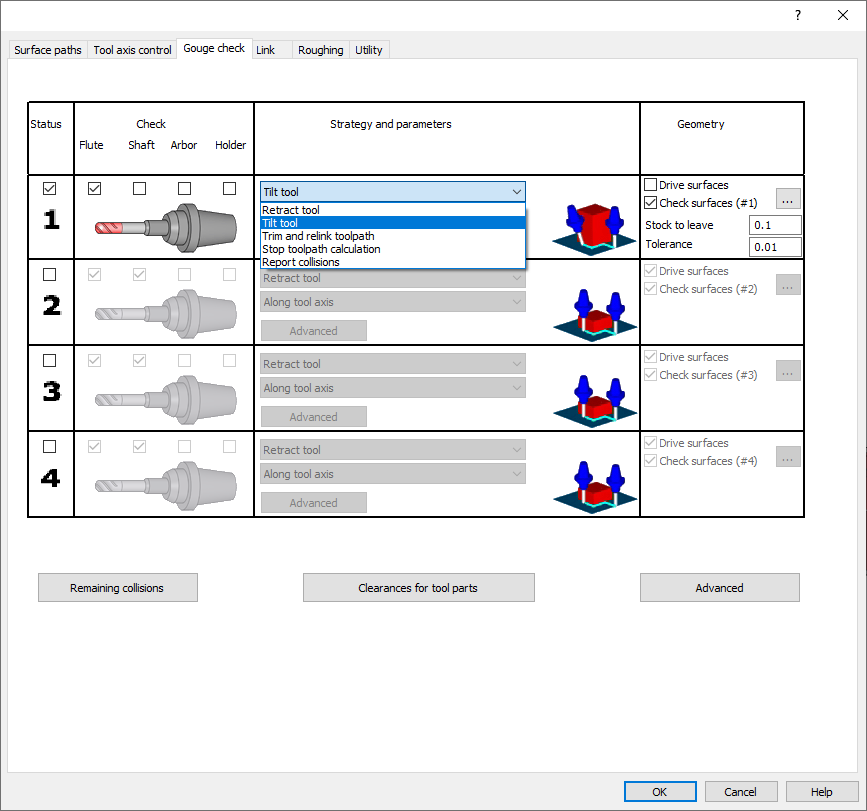

倾斜策略

调整刀具方向以避免碰撞。

• 前/后角： 相对于表面法线倾斜刀具。

• 侧倾角： 相对于切削方向侧向倾斜刀具。

• 自动： 自动计算最佳倾斜角。

检查几何体

定义用于碰撞检测的曲面。

• 驱动曲面： 自动检查的曲面，以防止损坏。

• 检查曲面： 用户定义的曲面，用于额外的碰撞检查。

• 公差：

  • 检查公差： 过切检测的精度。

  • 留料： 刀具与检查曲面之间的间隙距离。

回缩策略

定义刀具如何远离工件以避免碰撞。

• 沿刀具轴线回缩： 沿其轴线回缩刀具。

• 沿表面法线回缩： 沿驱动表面法线回缩刀具。

• 沿刀具接触线回缩： 沿其与驱动表面的接触线回缩刀具。

• 沿刀具平面回缩： 在刀具平面内回缩刀具。

• 沿 X、Y 和 Z 方向回缩： 在指定方向回缩刀具。

• 远离原点回缩： 远离原点回缩刀具。

• 放下刀具： 将刀具路径投影到检查曲面上。

• 旋转： 旋转刀具路径以避免碰撞。

• 平滑回缩： 创建更平滑的刀具路径过渡。

碰撞处理

管理倾斜或回缩策略无法解决的碰撞。

• 修剪并重新链接： 修剪碰撞的刀具路径段。

• 停止刀具路径计算： 在第一次未解决的碰撞处停止刀具路径生成。

• 报告碰撞： 报告碰撞，而不尝试避免它们。

• 剩余碰撞： 在碰撞处保留、修剪或停止刀具路径的选项。

这些附加功能提供了额外的控制和灵活性，用于过切检查。

• 检查位置之间的过切： 检查刀具路径位置之间的碰撞。

• 将刀具延伸到无限远： 扩展刀具几何图形以改进碰撞检测。

• 检查链接运动是否存在碰撞： 检查链接运动过程中的碰撞。

• 检查链接运动是否符合限制： 确保链接保持在定义的限制区域内。

• 检查刀尖： 停用刀尖半径的过切检查。

• 刀具间隙： 将间隙应用于刀具组件（刀柄、刀轴、刀架）。

• 高级倾斜控制： 提供对自动倾斜的更多控制。

• 高级回缩选项： 提供额外的回缩选项和参数。
