问题

我们可以在 GO2cam 中管理 Flash 刀具 吗？

解决方案

我们称之为 Flash 刀具的概念是 多个刀具 安装在 一个刀把上 ，通常是 2、3 或 4 个刀具。

我们可以在 GO2cam 中轻松管理它们，遵循一些规则来创建刀具并应用加工：

1. 刀把的创建：

• 创建 主轴系统 0 作为将刀把夹紧到主轴中的点。

• 创建 主轴系统 1 和 2 作为接收刀具的位置。Z 到顶部，X 到背面。这些主轴系统必须与刀片刀把的主轴系统相符，如图所示。

2. 加工

操作的编程是使用没有刀把的刀具完成的。在这里，我们编程一个粗加工操作（刀片 C）和一个精加工操作（刀片 D）。

3. 安装刀具

在 MTE 刀具菜单中，2 个刀具正在等待安装。使用 右键单击 在主轴刀具支撑上，您可以选择“添加 > 实体刀架”。选择 Flash 刀具。

现在您可以简单地 拖放 在刀架的 2 个位置上的 2 个刀具。

特殊情况

我们也可以管理 Flash 刀片刀架 ?

在这里， Flash 刀架 是一个 刀片刀架 .

问题：刀片刀架是刀具的一部分。我们不能使用上面介绍的相同方法来控制这种类型的刀具。

解决方案

解决方案是构建这个 刀片刀架 因为它曾经是 2 个刀片刀架 + 1 个刀架 :

• 2 个刀片刀架：没有刀架实体，只有 轴系统 来定位刀片。警告：文件中必须存在一个“假”实体，以便可以创建符号。

• 1 个刀架，包括 实体 .

创建符号后，您可以通过 添加刀片刀架 + 刀架 在每个刀具中对操作进行编程。

在 MTE 刀具菜单中，您应该 分解 2 个刀架 最后只构建一个刀具：请观看视频以遵循完整过程！

您也可以在此处下载刀架符号： Double insert holder.zip

问题

为什么系统在应用 opelist 时在刀具名称的末尾添加“_1”？

解决方案

问题说明：

Opelist 包含刀具 'X5-Flat End Mill - D08 - R.F05' 和 'X5-Flat End Mill - D08 - F.F05'，这些刀具也存在于 GO2cam 刀具库中。 此 opelist 是在一段时间前甚至一天前创建的。

与此同时，刀具库中的刀具可能已经进行了一些更改。 这些更改可能是尺寸上的差异，甚至只是一个注释。

在当前项目中应用Opelist时，检测到当前刀具库与使用Opelist保存的刀具之间的差异，在这种情况下，系统会在刀具名称的末尾添加“_1”。

反过来，此问题会扩展到 MTE 环境，并导致刀具自动装配以及刀具编号出现问题。

如何修复？

为了防止这种情况，Opelist 菜单中有一个选项，名为 ' 刀具更新 '。 它允许您将 opelist 中的刀具与库中的刀具进行比较来更新它们。

只需单击它，选择要更新的 opelist，然后单击打开以更新它。

问题

什么是滚筒刀具，有哪些类型可用，它们适用于 GO2cam 中的哪些操作/加工循环？

回答

滚筒刀具与具有圆柱形或球形形状的传统立铣刀或球头刀不同，具有弯曲的桶状几何形状。 这种设计为刀具提供了多个半径轮廓，并且在加工中具有多种优势，尤其是在复杂和高精度应用中。 该刀具的主要优点如下：

1. 减少加工时间 ：滚筒刀具的大有效半径允许更大的步进和更少的走刀次数，从而显着减少加工时间。

2. 改善表面质量 ：滚筒刀具的弯曲轮廓可确保更好的表面光洁度，因为它可以在更大的区域内与工件保持接触。

3. 延长刀具寿命 ：由于切削力降低以及与材料的优化啮合，滚筒刀具通常比传统刀具具有更长的刀具寿命。

4. 复杂几何形状的效率 ：滚筒刀具在加工复杂、自由曲面方面特别有效，这些曲面通常存在于航空航天、汽车和模具制造行业。

滚筒刀具的类型及其可用的循环如下所示：

镜头铣刀

铣削>形状>自动：millyuGO、粗铣/再加工、面粗铣、挖槽、面铣、精加工

形状铣削>粗铣/再加工：粗铣、粗铣再加工、除螺旋和精修再加工外的所有精加工循环、轮廓投影、5X 专家循环

椭圆铣刀

形状铣削：精加工 - Z 等高、5X 专家循环

滚筒铣刀

形状铣削：精加工 - Z 等高、5X 专家循环

镜头桶铣刀

5X 专家循环

锥筒铣刀

5X 专家循环

您可以在右侧观看介绍视频。

问题

如何进行不同螺距的螺纹加工？

回答

在螺纹铣刀的刀具页面中，我们可以定义螺距范围。

计算机制：

• 将螺距范围设置为 是 ,

• 最大螺距选项已激活。

• “最小螺距”由 (TP) 螺距值决定

• 切割长度将自动强制为最小螺距的值，

• 刀刃数自动强制为 1。

在螺纹加工的策略页面中， 螺距字段 被激活。您只能输入刀具页面中定义的最小螺距和最大螺距范围内的值，否则会收到错误消息。

优点是可以使用相同的刀具加工多个不同螺距的孔。请参阅右侧的视频，其中显示了这些参数的应用。

问题

如何更改刀具的有效长度和直径？

回答

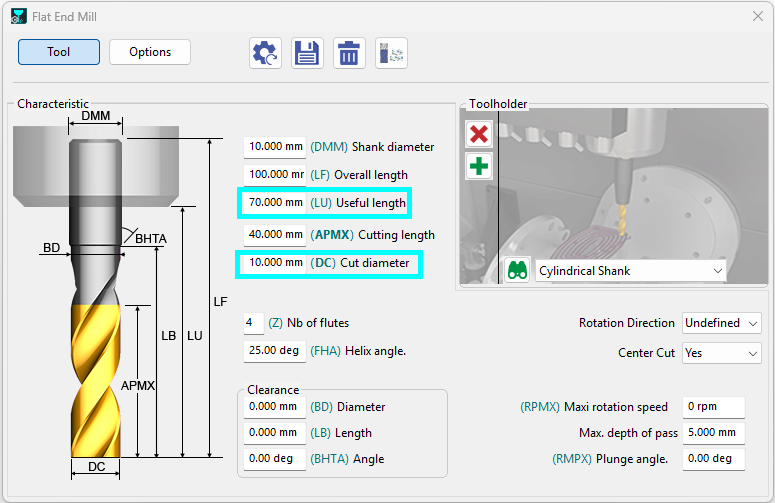

1. 可以通过刀具页面访问手动修改刀具的有效长度和直径的参数。

2. 可以使用键盘快捷键快速更改有效长度和刀具直径：

   1. 有效长度

      1. 使用 向上箭头 键或 + 键增加有效长度。

      2. 使用 向下箭头 键或 - 键减小有效长度。

   2. 刀具直径

      1. 使用 向右箭头 键或 * 键增加切割直径。

      2. 使用 向左箭头 键或 / 键减小切割直径。
