循环： 粗车

定义

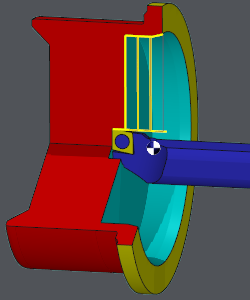

您可以在每次内粗车之前编程一个钻孔刀具路径。此选项可以避免钻孔操作和刀具更换。

当然，您必须使用一种特殊的刀具，该刀具能够同时进行钻孔和扩孔操作（例如：Ceratizit制造商的EcoCut刀具）。

要应用此新策略，在刀具页面和循环页面中需要遵守一些规则组合，如果不遵守，则参数将不可用：

  • 参数 钻孔直径 必须填写在 镗刀页面 ,

  • 切削刃的角 KAPR 必须设置为 90° ,

  • 刀具路径中的循环类型必须在“ 端面 ',

  • ”模式下定义，将选项“ 扩孔时钻孔 ”设置为“ 是 '.

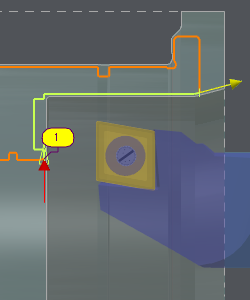

  • ”，起始矢量应垂直设置（如图所示）

，必须选择几何图形 从下到上 ，否则无法进行钻孔

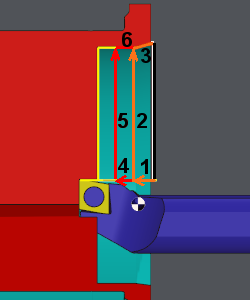

。生成的刀具路径如下：

1：钻孔第一道工序，

2和3：第一次粗加工工序，

回退，

4：钻孔2 nd 步进

5和6：2 nd 粗加工过程等

(blue star) 您可以在粗加工循环中观看关于扩孔时钻孔的视频：
