循环 : 深孔钻, 贯通孔

定义

贯通孔模式的行为解释如下。

加工的目的是为了 加速 两个或多个同轴孔之间的运动。

在 贯通孔 模式下，大多数参数都不可访问。

唯一需要定义的重要参数是加工孔之间的进给率值。 此参数位于“技术”页面中。

要使用贯通孔模式，加工的孔

必须统一 在 一个且唯一的孔 实体中。 有两种工作方式：

如果 HMF 额外模块不可用，请使用标准孔功能。

  1. 如果 HMF 可用，请恢复形状并将孔统一在一起。

  2. 1. 以下过程也可以在 2D 几何图形或实体上使用。

需要做的是创建一个具有要加工的几个孔的

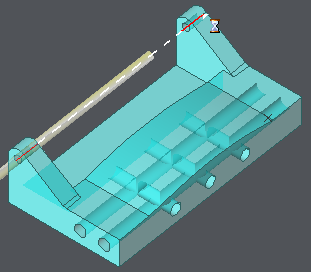

总长度 的唯一孔。 对于右侧的示例，有两个同轴孔，每个孔长 50 毫米，但总长度为 330 毫米。然后，创建一个长 330 毫米的孔。

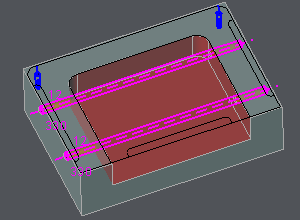

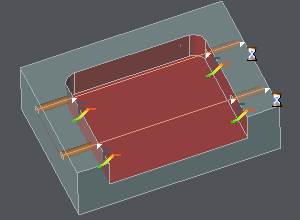

由于素材管理，如果在孔之前加工挖槽，则应用贯通孔模式。在挖槽内部，进给率更高。

孔辨认

功能(函数) 2. 如果孔加工特征 (HMF) 模块可用，则可以使用 。

此命令可以在“设计 / 实体 / 在实体的操作”和“介面”中的“实体 / 几何计算”中找到。

在统一孔之前，检查 Z 的方向是否相同。如果不是，请选择要反转的孔，然后单击对话框底部的 反转 命令。

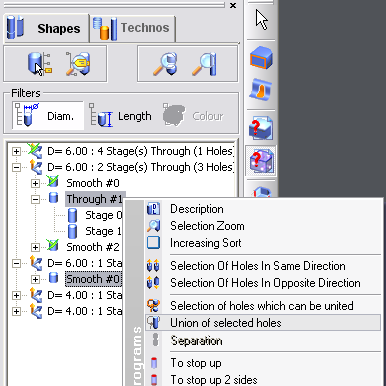

之后，在树中使用 Ctrl 键进行多项选择，选择要统一的孔。

然后右键单击，选择 所选孔的并集。
