循环： Jig 镗孔、钻孔、攻丝、沉头孔、铰孔、攻牙、刀具路径
定义
|

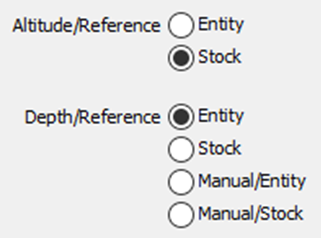

这两个参数允许您定义几何参考的高度和深度。 共有8种可能的情况，在下表中描述。 |
|
|
高度/参考： 实体
深度/参考： 实体
|
高度 = Z 实体 + SD。 深度 = 实体的深度，如果实体有深度。如果不是这种情况，则功能与 实体+手动/实体 . |
高度/参考： 毛坯
深度/参考： 实体
|
高度 = Z 毛坯 + SD。 深度 = 实体的深度，如果实体有深度。如果不是这种情况，则功能与 毛坯+手动/实体 . |
|
高度/参考： 实体
深度/参考： 毛坯
|
高度 = Z 实体 + SD。 深度 = 穿孔。 |
高度/参考： 毛坯
深度/参考： 毛坯
|
高度 = Z 毛坯 + SD。 深度 = 穿孔。 |
|
高度/参考： 实体
深度/参考： 手动/实体
|
高度 = Z 实体 + SD。 深度 = 深度由面板中输入的值从实体给出。 |
高度/参考： 毛坯
深度/参考： 手动/实体
|
高度 = Z 毛坯 + SD。 深度 = 深度由面板中输入的值从毛坯给出。 |
|
高度/参考： 实体
深度/参考： 手动/毛坯
|
高度 = Z 实体 + SD。 深度 = 深度由面板中输入的值从毛坯给出。用于定心。 |
高度/参考： 毛坯
深度/参考： 手动/毛坯
|
高度 = Z 毛坯 + SD。 深度 = 深度由面板中输入的值从毛坯给出。用于定心。 |
|
参数 深度 允许定义参考的深度回缩。只有在选择 实体、毛坯 或 手动/毛坯 在 深度/参考 中时，才能修改此参数。 |
此值可以为正或负。
高度/参考 特殊功能 如果 和 深度/参考 都设置为 毛坯
-
快速平面高度 ，则有一些功能需要考虑： 该
-
安全距离 值仍相对于毛坯的原点定义。 但是，
现在与毛坯动态相关；计算考虑了毛坯上的任何预处理。 ，则有一些功能需要考虑： 例如，让我们考虑这张图片。 设置为 设置为 值仍相对于毛坯的原点定义。 ， 为 2mm
。钻孔循环的安全距离小于毛坯的安全距离。
|
钻孔循环的最终处理如下： 预定位到Z15的毛坯快速平面高度。 |
||
|
G00、G90、G54、X88. Y10. G43 H... Z15. 移动到沉头孔中安全距离Z -13（钻孔操作上方2mm），然后进行钻孔过程，然后回缩到该安全距离。 |
|
|
|
G99、G81、Z-30. R-13. F... 回缩到安全距离Z -8（钻孔上方2mm）在钻孔循环之间定位下一个操作。 |
|
|
|
G80 Z-8.X75. 钻孔循环重复 |
|
|
|
G81 Z-30. R-13. F... 在钻孔操作结束时，刀具回缩到Z 15的快速平面高度。 |
||
倒角 G80 Z15. 对于定义并预加工沉头孔的倒角的情况，安全距离的计算考虑了倒角，导致钻头的安全距离略深，例如在 Z -13.65 而不是示例中的 Z -13 。钻孔循环之间的切换仍在Z -8进行，因此保证了安全流程。
|
|
