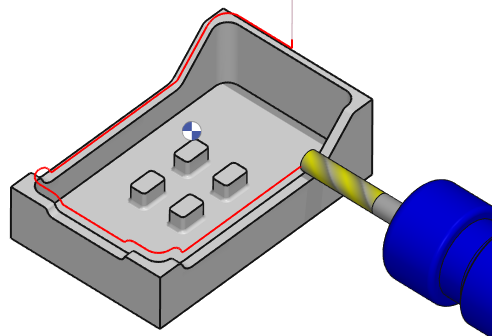

此 5 轴 Swarf 操作仅应用于一个轮廓。然后在策略页面中，您需要根据实体表面定义刀具路径的侧面。

技术提示 SWARF 切削: 侧壁轴向浮雕进给 .

目标是用 仅一次切割 , 使用刀具的 整个笛长 。动机是：

  • 更好的表面光洁度质量（无需手工完成），

  • 更短的精加工循环时间，

  • 通过同步 5 轴矢量方向完全进入加工区域，

  • 恒定的切削条件（增加材料去除，恒定（低）切削力）。

要点

  • 需要一个实体; 选择要加工的底部轮廓对应的线框或边缘。

  • 可以使用2D几何图形：您可以使用“边缘”功能创建它们。您也可以直接点击实体的边缘。

  • 该循环还允许根据需要定义刀具路径的偏移量。（左或右）

策略参数

对话区域

参数

刀具路俓策略

刀具路俓补偿

裕留量

Z向留料

正交方向留料

Movement Parameters

对话区域

参数

Z 进刀和退刀

快送平面高度

安全距离

XY 进刀和退刀

直线进刀长度

退刀超出长度

进刀对策

退刀对策

技术参数

对话区域

参数

切削条件

品质

固定切削线速

每刃进给

主轴 方向

主轴转速

进给

转速范围码

切入磨

特殊冷却

冷却方式

刀具编码

刀具编号

编号

长度补偿号

直径/偏移

使用者定义栏位

注释

控制器设备

铣床设置

选项 参数

对话区域

参数

夹具和组件上的行为

过切检查

XY 偏移量

安全区域

Z 偏移量

曲线计算

曲线公差

曲线段落方式
