Change / Create Tool
1 - Kütüphane içinde takım oluştur

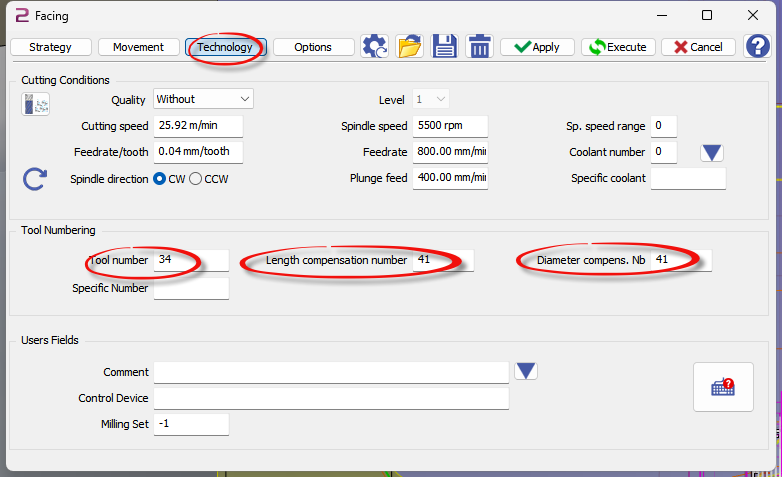

2 - OPL düzenle

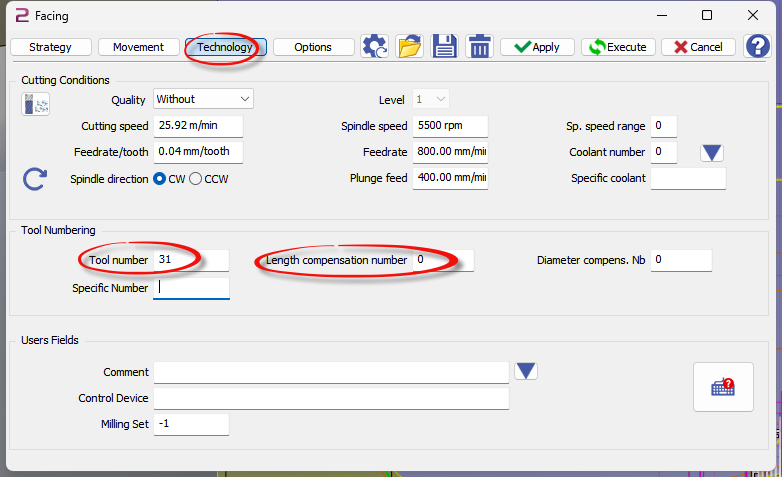

3 - OPL içine doğru takım numarasını ve gerekirse takım uzunluğu telafisi için doğru numarayı ekle
|
T3441 M36 S5000 G17 M8 G0 C0. X20. Y0.006 T41
|
|---|
|
T3100 M36 S5000 G17 M8 G0 C0. X20. Y0.006 T31 |
|---|
Tool Path
Roughing
|
Referans (Geometri seçimi)
|

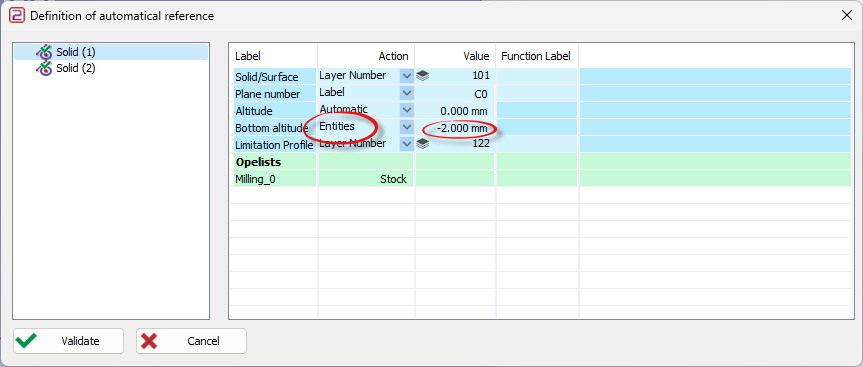

Alt Yükseklik = VARLIK Değer Takım yarıçapı olmalıdır
|

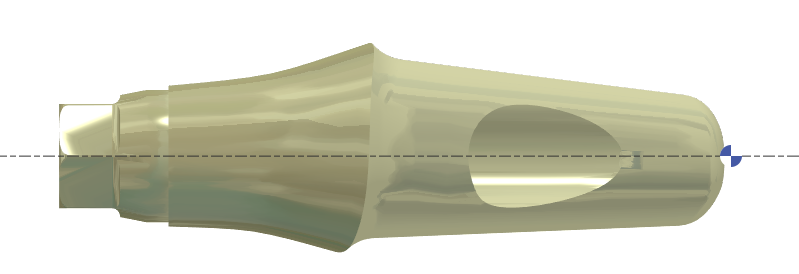

İşleme süresinden tasarruf etmek için, minimum ters açılı konuma dayanak yerleştirmek önemlidir - paso sayısını azaltabiliriz
|
Doğru yerleştirme minimum Z derinliği
|
Z'de çok sayıda paso doğru değil
|
Minimum hava kesimini elde etmek için ayarlama
|
Strateji SEKME |
Hareket SEKME |
Seçenekler SEKME |
|---|---|---|
Ayırma çizgisinde otomatik durma. |
Bağlantı için 2 yol arasında maksimum G0 olması için Hızlı.Fmax % = 1 |
Değer = 0.1 Burada stok tornalama işleminden sonra olduğundan stok çok düzdür Küçük toleransa gerek yok |
Takım yolunun dıştan içe başlamasını zorla |
|
|
Geri çekme hareketinden kaçınmak için. Alana göre takım çalışma alanı |
|
|

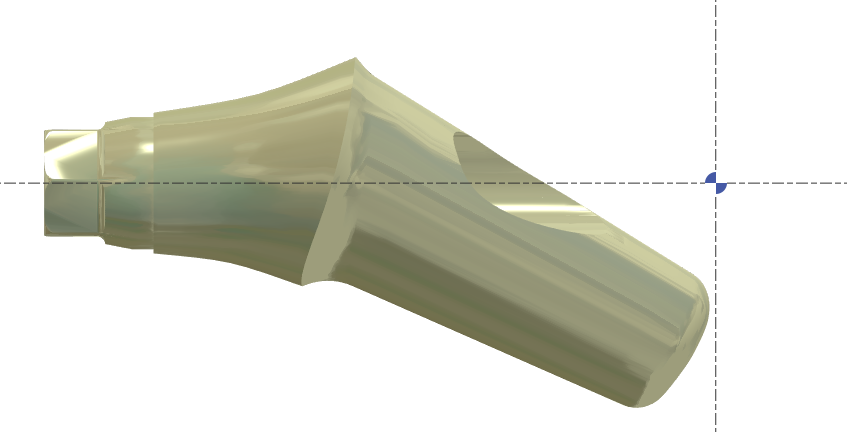

4Xs

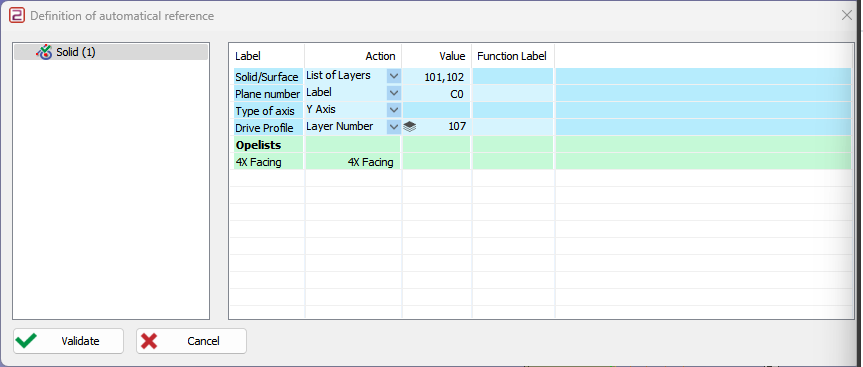

Otomatik referans:
101: Bağlantı alanını korumak için STL dosyası + KIRMIZI Silindir
102: Okluzal yüzeye dokunmaktan kaçınmak için arkada KATı
107 - 4 eksen takım yolu için kullanılan kılavuz çizgisi - uzunluk ayar içinde ayarlanabilir
NB: (MTE olmadan)
|RSTATE|0|180.000000
||RSTATE|1|270.000000|
|
Seçenekler SEKME |
|
|---|---|
|
|
|

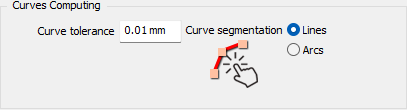

Eğri toleransı = 0.01
|
Eğri Toleransı = 0.1
|
Edit Drilling OPERATION
|
..\opelist\casm\02_Delme
|
|
Menüyü almak için sağ tıklayın, ardından “Strateji Düzenleme”
|
Kırmızı renkteki simgeye tıklayın
|
|
NC kodlarınızı değiştirin - ardından kaydedin
|
Dosyayı şuraya kaydedin: ..\opelist\casm\02_Delme |
Edit Connecting Area OPERATION
|
..\opelist\casm\08_Bağlantı Alanı
|
|
Menüyü almak için sağ tıklayın, ardından “Strateji Düzenleme”
|
Kırmızı renkteki simgeye tıklayın
|
|
NC kodlarınızı değiştirin - ardından kaydedin
|
Dosyayı şuraya kaydedin: ..\opelist\casm\0 8_Bağlantı Alanı |
Change TOOL - Process will be change if no MTE
1 – VERİTABANINDA yeni takımınızı oluşturun
2 – MTE'de takımınızı YÜKLEYİN
3 – FMO kaydedin
4 – Takımın makinede olup olmadığını kontrol etmek için yeni dosya
5 – OPL geri tornalamayı düzenleyin ve takımı değiştirin (önceki OPL'nin yerini alabilir veya yeni bir tane oluşturabilirsiniz)

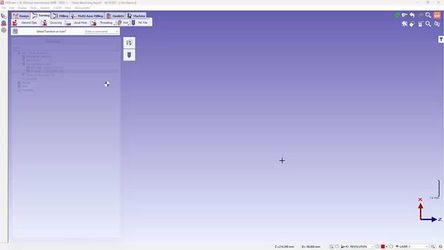

Videoyu izleyin!
V6.07.207
-
4 eksen takım yolu = Takım yolu daha düzdür, S1'in döner hızı sabittir, bu nedenle tolerans olarak 0.01 kullanabiliriz
-
Bağlantı alanının korunması için Minimum Çap
