Defining Passes

Geçiş türleri, işleme ağacında geçiş türünü seçerken veya geçişlerin görüntüsünü kontrol ederken çok yardımcı olan çok hassas bir renk kuralına göre tanımlanır:

Malzeme

Sarı işlemeden sonra tutulan malzemenin tarafıdır

Gri tutulmayan malzemenin tarafıdır

Kalıp şekilleri için, Beyaz renk artık malzeme olmadığı anlamına gelir (malzeme düşmüştür)

Takım Yolu

Mavi takım yolu, seçilen profille aynı yöndedir

Kırmızı ters bir takım yoludur

Mevcut geçiş türlerinin listesi:

Dişi Kesme

Erkek kesme


Tamamla slug kesmeden önce durma ile profil.


Tamamla slug kesmeden önce durma ile profil

optiedm_m_3.png optiedm_m_4.png

Kısmi Geçişler:

Kısmi profil / Ters kısmi profil

Kaba ve yarı bitirme geçişleri

optiedm_p_3.png optiedm_p_4.png

Kısmi Geçişler:

Kısmi profil / Ters kısmi profil

Kaba ve yarı bitirme geçişleri

optiedm_m_5.png optiedm_m_6.png

Slug'lar:

Slug kesme / Ters slug kesme

optiedm_p_5.png optiedm_p_6.png

Slug'lar:

Slug kesme / Ters slug kesme

optiedm_m_7.png optiedm_m_8.png

Kısmi: mikro slug değerine kadar slug kesme (tek sayıda geçiş)

Slug: ters mikro slug kesme (tek sayıda geçiş)

optiedm_p_7.png optiedm_p_8.png

Kısmi: mikro slug değerine kadar slug kesme (tek sayıda geçiş)

Slug: ters mikro slug kesme (tek sayıda geçiş)

optiedm_m_9.png optiedm_m_10.png

Kısmi: mikro slug'a kadar ters slug kesme (çift sayıda geçiş)

Slug: ters mikro slug kesme (çift sayıda geçiş)

optiedm_p_9.png optiedm_p_10.png

Kısmi: mikro slug'a kadar ters slug kesme (çift sayıda geçiş)

Slug: ters mikro slug kesme (çift sayıda geçiş)

optiedm_m_11.png optiedm_m_12.png

Bitirme Geçişleri:

Tamamlanmış Geçiş ve ters tamamlanmış geçiş

optiedm_p_11.png optiedm_p_12.png

Bitirme Geçişleri:

Tamamlanmış Geçiş ve ters tamamlanmış geçiş

Her tek işleme işlemine bir geçiş türü uygulanabilir. Bu şekilde, kısmi ve ters kesimleri kullanarak işleme işlemini işlem işlem programlayabilir, ardından slug'ları kesebilir ve son olarak bitirme geçişleriyle bitirebilirsiniz.

Bir stratejinin oluşturulması veya değiştirilmesinde geçiş türleri

Kesme geçiş türlerine, bir stratejinin oluşturulması veya düzenlenmesi sırasında da erişilebilir.

Bir kesim stratejisi eklemek için ağaçtaki strateji adına sağ tıklayın.

Kesme seçeneği türlerine erişmek için kesim stratejisine sağ tıklayın.

Bu, biraz farklı simgelerle de olsa aynı geçiş türleri listesini sağlar.


Odd and Even Passes

Tek ve çift geçişler, mikro slug ve slug kesme işlemlerinden önce bir profile uygulanan toplam kısmi geçiş miktarı olarak kabul edilir. Kullanıcı tarafından, geçiş türlerine bağlı olarak tanımlanan kesme geçiş miktarı, stratejiyi ve tek veya çift sayıda kısmi geçişi belirleyecektir. Kavramı daha iyi anlamak için bazı durumlar aşağıdadır:

Durum 1

Burada, aynı yönde hemen ardından bir slug kesimi olan tek bir kısmi kesimimiz var. Bu, günlük bir stratejinin tipik özelliğidir.

Kısmi geçiş sayısı 1'dir, bu nedenle tek .

Case 1.PNG

Durum 2

Burada, ters yönde hemen ardından bir slug kesimi olan kısmi bir kesim ve ardından ters bir kısmi kesimimiz var. Bu ayrıca, operatörün parçayı mümkün olduğunca hızlı bir şekilde bitirebileceği günlük bir stratejinin tipik özelliğidir.

Kısmi geçiş sayısı 2'dir, bu nedenle çift .

Case 2.PNG

Durum 3

Burada, aynı yönde bir mikro slug kesimi ve ardından ters yönde bir slug kesimi olan kısmi bir kesimimiz var. Mikro slug'lar, operatörün gündüz bitirmesi için minimum miktarda malzeme bırakılan gece stratejisinin tipik özelliğidir.

Kısmi geçiş sayısı 1'dir, bu nedenle tek .

Case 3.PNG

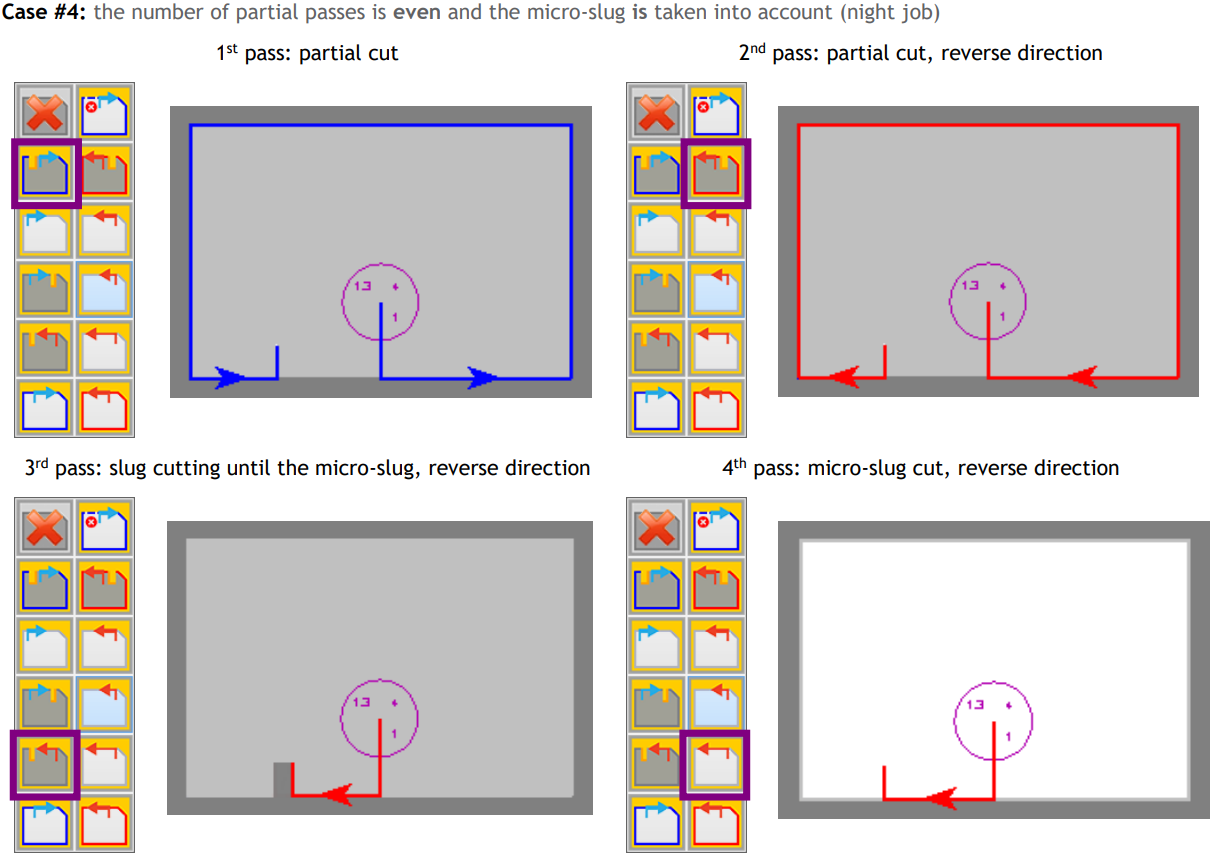

Durum 4

Burada, ters yönde ardından bir slug kesimi olan kısmi bir kesim, ardından ters bir kısmi kesim ve ardından bir mikro slug kesimi var. Benzer şekilde, durum 3 gibi, bu bir gece stratejisidir.

Kısmi geçiş sayısı 2'dir, bu nedenle çift .

Case 4.PNG
