Sunum
Takım Bulucu'nun amacı izin verilebilir maksimum takım çapını elde etmek için bir cep işleme için.

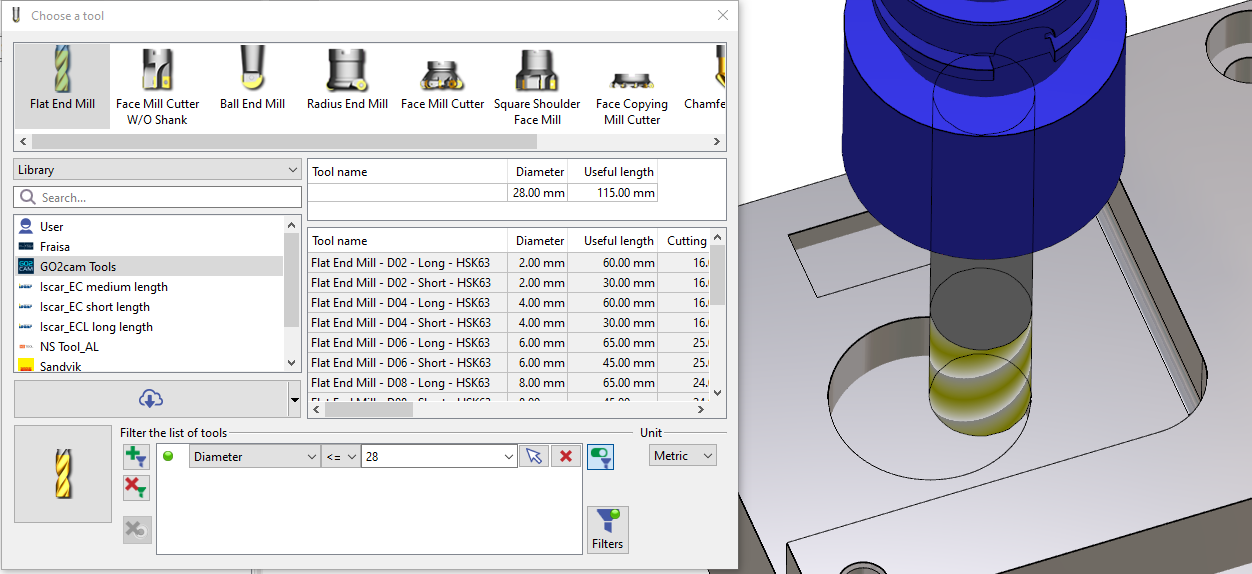

Zaten bir geometri seçtiğinizde, bazı takım filtreleri otomatik olarak takım çapı ile uygulanır ( [1] on the image below) and sometimes Bottom radius.
Uygulama Kuralları
Bu 3 hesaplamanın kombinasyonu önceden seçilmiş değeri verir:
-
cep yarıçapı kontrol edilir: takım yarıçapı bu değeri aşamaz,
-
adalar ve cep duvarları arasındaki geçitler hesaplanır ve en düşük değer dikkate alınır,
-
Ayrıca, algoritma, tüm cebin kendisi kadar büyük çapa sahip takımlar önermemek için yarım kayıtlı çaptan daha üstün olamayan takım çapı üzerinde otomatik olarak matematiksel bir formül uygular! (Aşağıdaki Özel Duruma bakın).
Takım Bulucuyu İptal Et
2 solutions if you do not want the Otomatik seçme :
-
Devre dışı bırak filtreyi tıklayarak [2] ,
-
Veya Seçmeye takımı seçerek başla , sonra geometriyi.
Uygulama Durumları
Birden fazla profil seçilirse, daha küçük değerler alınır. İşte aşağıda bazı durumlar:
|
Farklı köşelere sahip cep
|

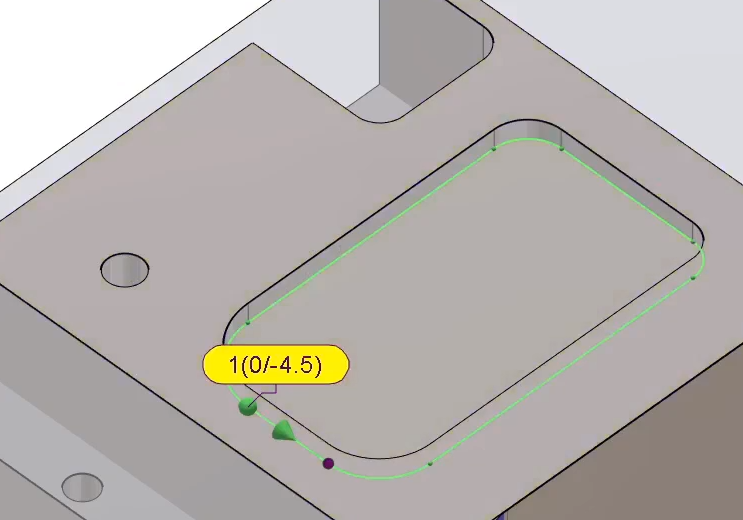

Radii, en küçüğü 6 mm olmak üzere, farklı radii'lerde köşelere sahip bir Cep. Bu nedenle, takım bulucu maksimum 12 mm çapa sahip bir takım önerir. |
Toolfinder- Farklı köşelerle Cep
|
|
Cep 2 Ada ile
|
Cep, 2 ada ile Döngüler arasındaki mesafe 11 mm iken, adalar ve duvarlar arasındaki mesafe 10 mm'dir. Sonuç olarak, takım bulucu 10 mm veya daha küçük çaplı bir takım önerir. |
Takım - 2 adada cep
|
|
Cep 2 Ada ve farklı köşeler
|
Bu cep, farklı yarıçaplara sahip köşelere ve 2 adaya sahiptir. Hem adalar arasındaki mesafe hem de duvarlarla olan mesafe 10 mm'dir. Ancak, adaların köşelerindeki duvarlarla olan boşluk 10 mm'den azdır ve takım bulucu 9,73 mm önermektedir. |
Toolfinder - Cep 2 Ada ve farklı köşeler ile
|
|
Cep çoklu Adalar
|

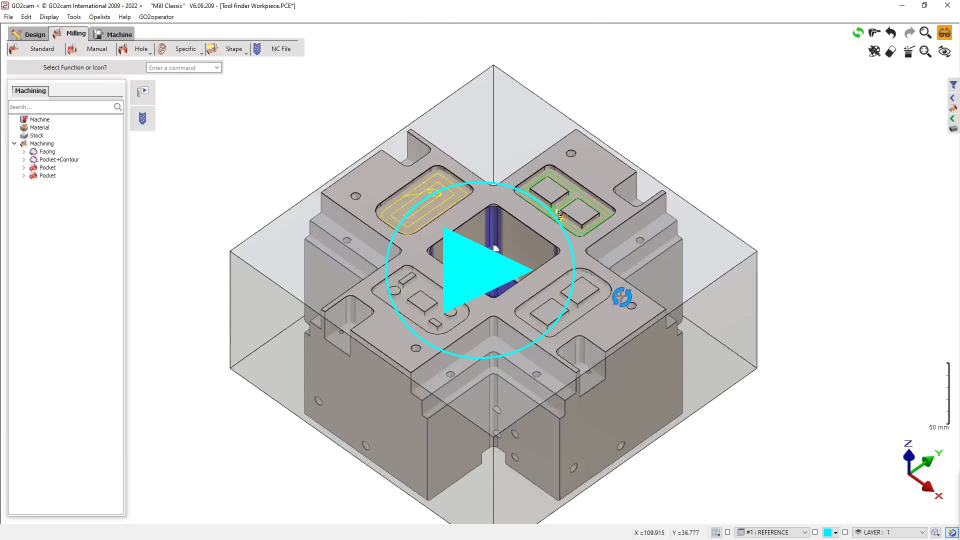

Bu cep birçok adaya sahip ve aralarındaki boşlukları kontrol ile ölçmek zor. Ancak, Takım bulucu hala ölçebilir ve maksimum takım çapı önerir. |
Takım bulucu - Çoklu adalı cep
|
|
Özel durum: Silindirik Cep Bu durumda, en büyük kabul edilebilir takım ilkesini uygulamıyoruz, çünkü cep ile aynı boyutta olacaktır! Uygulanan formül, kayıtlı çapı almak ve 2'ye bölmektir. |
|
|
