Sunum

Tel yolunu 4 eksen modunda aralarında zorlamak için eş zamanlı noktalar 2 profile yerleştirilir.

Eş zamanlı noktaları konumlandırmak için 3 adım vardır:

  1. 2 profili tanımlayın

  2. Eş zamanlı noktalara ihtiyacımız olup olmadığını kontrol etmek için bir sonuç alın

  3. Otomatik, manuel veya kombine modda eş zamanlı noktaları tanımlayın

Profilleri tanımlamak için

1/ Define the profiles

Bir seçim kutusu yapın veya 2 profili ardı ardına tıklayın.

Örnekte gösterildiği gibi bir elemanın ortasına başlangıç noktasını tanımlamak için:

  1. Profile tıklayın,

  2. Başlangıç elemanına tıklayın, imleci elemanın boyunca hareket ettirin ve başlangıca ihtiyacınız olan yere tıklayın veya düğmeye tıklayarak elemanın BAŞLANGICI veya ORTASINI seçin: burada ORTA'yı seçin

  3. Bitiş elemanına (örnekte aynı eleman) tıklayın, imleci elemanın boyunca hareket ettirin ve sonuna ihtiyacınız olan yere tıklayın veya düğmeye tıklayarak elemanın ORTASINI veya SONUNU seçin: burada ORTA'yı seçin.

2/ Outcome

  1. Once the profiles are done, the dialog bar appears : Click on About the profile [1] . A message box give you the characteristics of the 2 profiles selected, number of elements, number of synchro points.

3/ To define the synchro points

Profil Hakkında

Seçilen profilin yönünün ters çevrilmesi

Senkronizasyon Ekleme - Eş zamanlı noktaların manuel oluşturulması

2 bölge arasında eş zamanlı noktaların otomatik oluşturulması. ' Hepsi ' düğmesine tıklayın ve oluşturma tüm profiller için otomatiktir.

Üzerine tıklayarak bir eş zamanlı noktanın silinmesi.

Bir elemanın kesimi

Onaylamak veya diğer 2 profile eş zamanlı nokta oluşturmak için yeşil onay işaretine ' Diğer profil ' tıklayın.

Oluşturulan tüm eş zamanlı noktaları iptal etmek için kırmızı haça tıklayın.

Eş zamanlı noktalar oluştururken manuel ve otomatik oluşturmayı birleştirebiliriz. Bu, yukarıdaki ikinci örnekte açıklanan şeydir.

Otomatik yöntem

Click on [1] . There are 7 elements on a profile and 11 in the other one. It can be machined with the cycle 4 axes contour/contour but it is not optimized. If you want to optimize the toolpath, you have to set up synchro points.

The synchro point can only be defined on existing points or elements extremities. You have to cut an element :  click on [6] and then click on the arc, you can move the cursor all along the element, click on the screen when you want to cut. A circle (tangency) or a square (sharp angle) is displayed where you cut.

Beyaz imleçle yayı kesin

The number of elements is now the same on the 2 profiles : Click on [4] ve ardından ' Hepsi ' üzerine tıklayın, 2 profilin tüm uçları 2'şer 2'şer bağlanır.

Eş zamanlı noktalar otomatik olarak oluşturulur

Manuel ve otomatik yöntemler birleştirildi

Aynı ancak 2 köşe daha fazla olan bir örnek alalım. Burada çift eş zamanlı nokta oluşturmamız gerekecek ve bu otomatik modda mümkün değildir:

Click on [1] to have information about the 2 profiles.

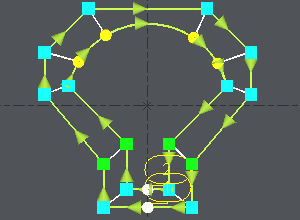

Click on [3] , click on the angle (blue square) and click on an extremity of the corner (yellow circle), click again on the angle (blue square), a message warns you about the creation of a double synchro point, click on OK and click on the other extremity of the corner (yellow circle).

Diğer köşede aynı işlemleri tekrarlayın.

The synchro point can only be defined on existing points or elements extremities. You have to cut an element : click on [6] and then click on the arc, you can move the cursor all along the element, click on the screen when you want to cut. A circle (tangency) or a square (sharp angle) is displayed where you cut.

We want to create synchro points between the 2 corners already treated : click on [4] , işleyecek alanı sınırlamak için zaten tanımlanmış 2 eş zamanlı noktaya tıklayın ( 1 ve 2 görüntüde), 2 profilin tüm uçları 2'şer 2'şer bağlanır.

Once the synchro points are set up, click on [1] to obtain information for the synchro points created , if the machining is possible you are told about it. Then you can go to the machining editor and choose the cycle 4 axes cnt/cnt.
