Analiz edilen katının delikleriyle ilgili bilgiler ve cihazlar. Analiz edilen delikler bir tabloda görüntülenir ve delikler ve diğer elemanlar (silindirler, koniler, torus) olmak üzere 2 türe ayrılır.

Yakınlaştırma seçimi : listede bir eleman (delik, yüzey vb.) seçildiğinde, katıda yerini belirleyemezseniz, üzerine yakınlaştırma yapmak için bu düğmeye tıklayın.

Bilgi : bu simgeye tıklayın ve katı üzerindeki herhangi bir elemana tıklayarak hakkındaki bilgileri alın; koordinatlarını ve değerlerini alırsınız ve altını çizili olduğu elemanlar listesinde yerini belirleyebilirsiniz.

İş düzlemi : analizinin hangi iş düzleminde yapıldığını bilmek için.

Delik Tablosu:

The Delik işlenecek (matkap vb.) elemanlardır

Diğer elemanlar (silindirler, koniler, torus) noktadan noktaya işlemlerle işlenmemelidir.

Sıralama Yönetimi:

Her bir öğe hakkında bilgiler verilir ve bunları sıralayabilirsiniz:

tarafından Çap , tarafından Yön , veya birleştir sıralama

Örneğimizde , sıralama şu şekilde yapılır yönü .

Her satır size deliğin yön vektörünün koordinatlarını verir, vurgulanan satır dikey olmaya yakın ancak olmayan 2 deliği gösterir! Bu bilgi önemlidir ve analiz olmadan elde edilmesi çok zordur.

Değişiklikler:

Analiz tarafından verilen bazı verileri değiştirebilirsiniz:

• Silindiri deliğe dönüştür

• Deliğin Z yönünü değiştir. Örneğimizdeki seçilen 2 delik için yapılan işlem budur.

• Deliği silindire dönüştür

Delikler üzerindeki işlemler:

Deliklerin işlenmeye hazırlanması için bazı fonksiyonlar mevcuttur Sağ tıklama Seçilen delik(ler) üzerinde:

Durmak için Delik: Şekil frezelemesinde herhangi bir takımın deliği kaba işlememesini önlemek için deliğe katı bir yüzey oluşturma.

2 yan tarafı durdurmak için deliğin

Durma yüzeyinin silinmesi

Durma yüzeyini taşımak özel bazı durumlarda kullanışlıdır: hareket yalnızca Z ötelemesidir, taşımak için yüzeye tıklayın ve ardından katının bir kenarında doğrudan yeni Z'ye tıklayın.

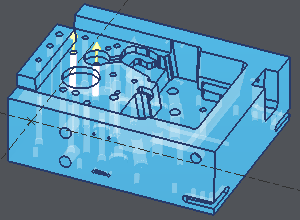

Aşağıdaki örnekte, biz Listede kaba işlenebilecek delikleri seçti Referans düzleminde yapılan işleme ile.

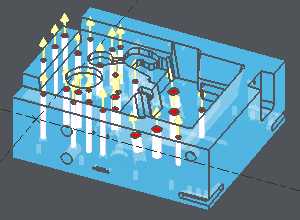

Sonra bir Sağ tıklama ve 'Katmanı seç' To Stop Up' Tüm delikler artık katı yüzeyler tarafından kurtarıldı.

Bu yüzeyleri katı renkten ayırmak için kırmızı rengi seçtik.
