Çevrim: Sonlandırma Ø / Yüzey
Tanım
Sonlandırma Ø/yüzey çevriminde çap ve yüzey takım yolunda giriş yarıçapının tanımı.
Gerekli değer değerlerini girin ve ardından "Yüzeyde yarıçap açısı" iletişim kutusuna bir değer girerek yarıçapın açıklık açısını tanımlayın.
Varsayılan olarak, açıklık açısı değeri 0'dır, bu 90°'lik bir yay ile eşleşir. Bu yarıçap 0° - 90° aralığında tanımlanabilir.
|

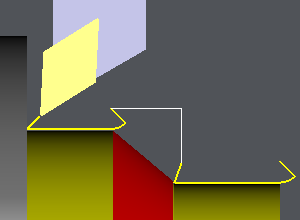

Giriş yarıçapı 5 mm, açıklığı 90°'dir. |
Bu seçenekler yaklaşma ve geri çekilme mesafeleriyle birleştirilebilir. Burada, 45°'lik kısmi bir yarıçapı 5 mm'lik bir yaklaşma mesafesiyle birleştiriyoruz. Geri çekme de 5 mm uzunluğundadır. |
|
|
