Çevrim : Slot

Her tür slot işlenebilir, aşağıda stratejinin ayarlarıyla birlikte birkaç örnek verilmiştir:

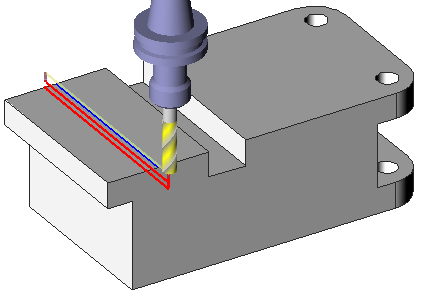

Slot Merkezi 1 yol

Slot katı modelde tasarlanmamıştır, slotun merkezinde bir segment vardır:

  • Bir Merkez / Parça takım yolu,

  • ayarlayın Seçilen profil genişliksiz 'Merkez'dir: genişlik, takım çapı değeridir.

Centre 1 path-Img04.png

Takım yolu Seçeneği

Bu ayar yalnızca Merkez seçeneği Ofset Tipi alanında seçildiğinde etkinleştirilir ve aşağıdaki seçeneklere erişim sağlar.


2 Yollu yol Hayır .

2 way path.png

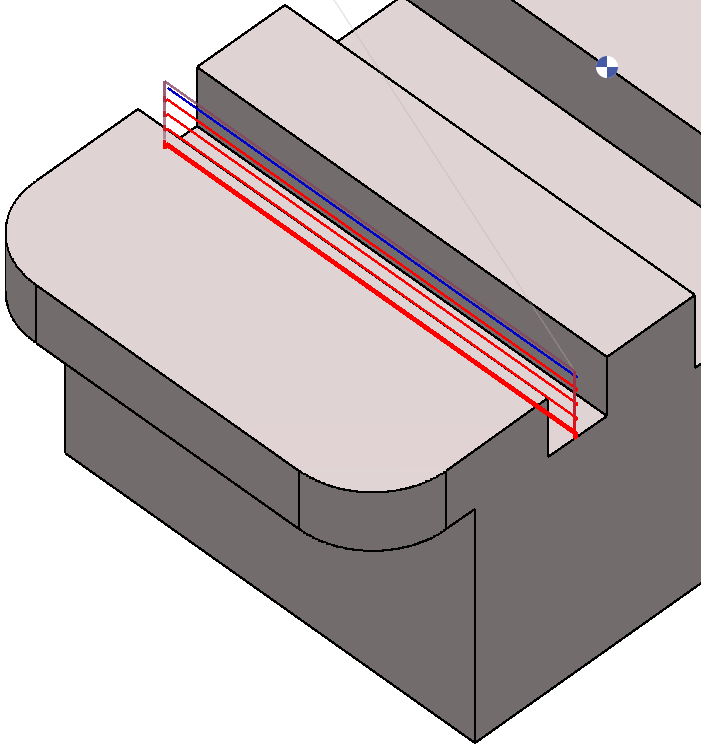

2 Yollu Evet olarak ayarlanmış ve Sürekli takım yolu Hayır .

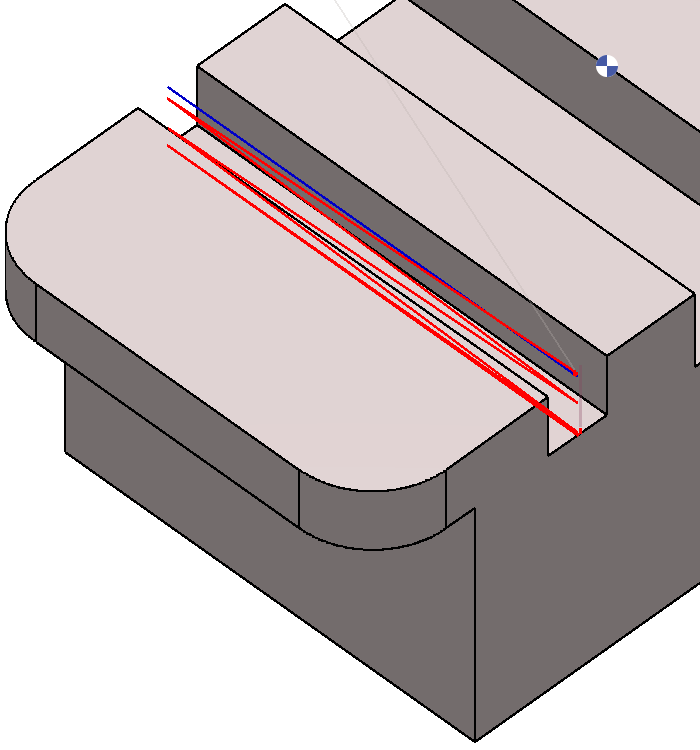

2 Yollu Evet olarak ayarlanmış ve Sürekli Evet .

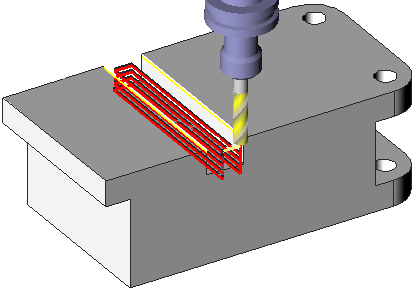

olarak ayarlanmış Slot Yanı

Merkez yok, sadece slotun yanı var. Sadece segmenti seçin ve aşağıdaki ayarları tanımlayın:

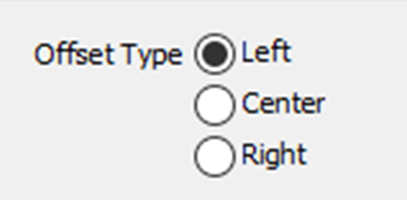

  • Ofset tipi tanımlanmalıdır buna göre . Bu durumda Ofset tipi Sol ,

  • Seçilen profil ' Yan ' ve slot genişliğinin tanımlanması gerekiyor.

slot re number 40.png

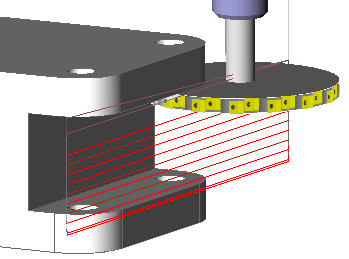

Slot Üst ve Alt

Bu durumda hem Takım yolu hem de Ofset tipi Sol'a ayarlanmıştır.

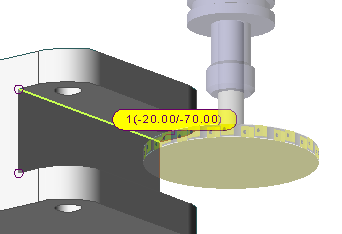

Profilin seçimi doğrudan katı üzerinde yapılır. Ayrıca katıya (-20 ve -70) tıklayarak yüksekliği seçin. Stratejide, iki pilotlu nokta .

Screenshot 2025-11-03 092352.png

Slot genişliği = 0 çünkü doğrudan slotun altını seçiyoruz.

'Orta – derinlik + alt' olarak ayarlanan Z işleme ile işlemi tanımlayın:

  • ile başla orta ,

  • aşağı iner derinlik ,

  • sonra devam eder orta ,

  • ve tepeye kadar çıkar Yükseklik .

Bu davranış simülasyonda kontrol edilebilir.

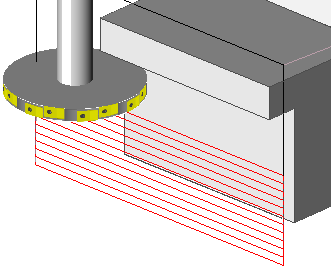

Slot Üst

Durum önceki örneğe çok benziyor: fark, Z işleme .

yönetimindedir. Yüksekliği Seçin ve doğrudan katıya tıklayarak tepenin yüksekliğini tanımlayın.

Slot Kontürü

Durum, Slot Merkezi 1 yoluna benzer. Ancak burada, seçim doğrudan slotun altını veya kontur profilini seçerek yapılabilir.

Bu, genişliği takımın kenarı olan bir slot yapmaya olanak tanır

Bu strateji için "Seçilen Profil: Kontür " seçeneğini seçin.

Contour typee.PNG
