Çevrim: Diş Çekme (Torna)
ISO Metrik Diş Profilleri
|
Dişler için ISO profili (metrik) Standart NF ISO 68'den referans alınmıştır. Profil, vida veya somunun eksenden geçen bir düzlemle kesilmesiyle elde edilir. Referans için sağdaki resme bakın. Mavi renkteki profil Somunu belirtir. Sarı renkteki profil Vidayı belirtir.
|
D, D1, D2 somunun çaplarıdır d, d1, d2, d3, Vidanın çaplarıdır. |
||
|
d=D= Nominal Çap |
d2=D2= d - 0.6495P |
P = Hatve |
H1 = 0.5412P |
|
d1=D1= d - 1.0825P |
d3= d- 1.2268P |
H = 0.866P |
r1 = 0.1443P |

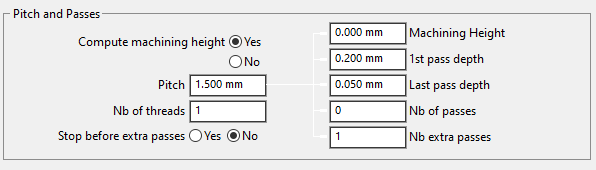

Hatve ve Pasolar parametreleri
Hatve ve Pasolar seçenekleri, diş çekme işlemleri için farklı parametreleri yapılandırmanıza olanak tanır.
|
İşleme yüksekliğini hesapla |
Evet veya Hayır |
|
Hatve |
2 ardışık dalma arasındaki diş hatvesi veya ofset. |
|
Ekstra pasolardan önce dur |
Ekstra pasoları çağırmadan önce bir durma oluşturma. |
|
İşleme yüksekliği |
İşleme yüksekliği |
|
1. paso derinliği |
Paso kesmeye karşılık gelen artan derinlik |
|
Son paso derinliği |
İşlemenin son paso derinliği (azalan pasolar). |
|
Paso sayısı |
Paso sayısını kontrol etmeye izin verir. |
|
Ekstra paso sayısı |
İşlemenin sonunda yay pasolarının sayısı. |
Çeşitli diş çekme parametrelerinin hesaplamaları, standarda göre GO2cam'de otomatik olarak yapılır.
değiştirirken hatve parametresi, İşleme Derinliği ve Paso sayısı değişir işlem için kullanılan uç tipine ve ISO standardına bağlı olarak.
In the tool window above, we defined the pitch and the factors [1] (Top and bottom) to determine the total thickness between the outer pass and the inner pass.
The işleme pasosu dikkate almalıdır H/8 ve H/4 pozisyonları. Farkı haklı çıkaran bu hesaplamadır.
|
|
