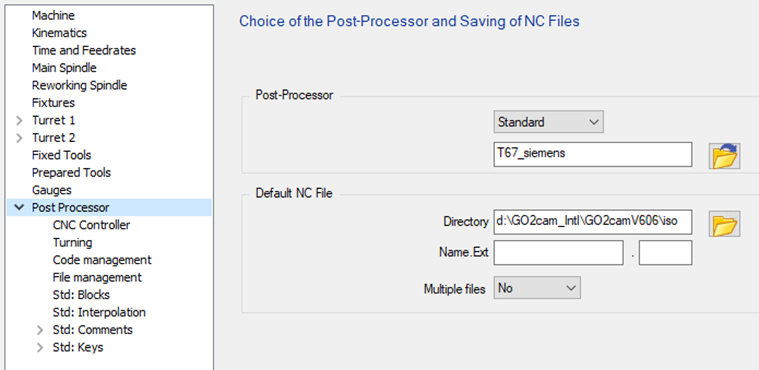

General Information
|
Standart, mevcut tüm seçenekleri yönetmek için dört yapılandırma sayfası içerir:
|
|

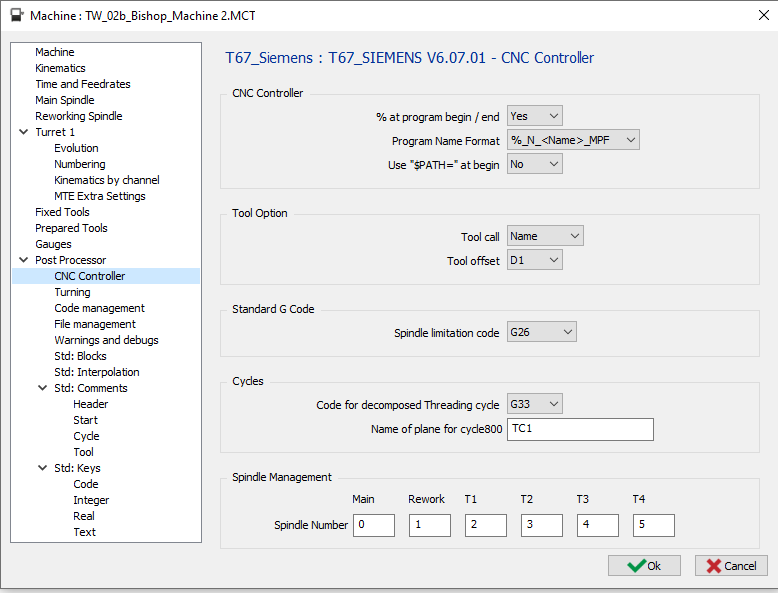

1 CNC Controller Page
|
1.1 CNC Controller - % at program begin / end
|
Seçenek |
Sonuç |
|
Hayır |
N5 G00 G53 Z0 … … M30 |
|
Evet |
% N5 G00 G53 Z0 … … M30 % |
1.2 CNC Controller - Program name format
Even if the % at program begin / end is deactivated in the option before, the 2 first options for the program name will output %
|
Seçenek |
Sonuç |
|
%_N_<name>_MPF |
%_N_PROG_MPF N5 G00 G53 Z0 … … |
|
%MPF<number> |
%MPF1 N5 G00 G53 Z0 … … |
|
olmadan |
G00 G53 Z0 … … |
1.3 CNC Controller – Use “$PATH=” at Begin
Seçenek yalnızca Program Adı Biçimi “%_N_<name>_MPF” olarak ayarlanmışsa kullanılabilir.
|
Seçenek |
Sonuç |
|
Hayır |
%_N_PROG_MPF N5 G00 G53 Z0 … … |
|
Evet |
%_N_PROG_MPF ;$PATH=/_N_MPF_DIR N5 G00 G53 Z0 … … |
1.4 Tool Option – Tool Call
|
Seçenek |
Sonuç |
|
Numara |
… … T01 M06 … … |
|
Ad |
… … T=”CNMG 04” M06 … … (KIP KIRMA ÇEVRİMİ) G83 Z-6 Q2000 F500 G80 … … |
1.5 Tool Option – Tool Offset
|
Seçenek |
Sonuç |
|
D1 |
… T01 D01 M06 … … T02 D01 M06 … |
|
D.. |
… T01 D01 M06 … … T02 D02 M06 … |
1.6 Standard G code – Spindle Limitation Code
|
Seçenek |
Sonuç |
|
G26 |
… G26 S2500 … |
|
LIMS |
… LIMS=2500 … |
1.7 Cycles – Code for decomposed Threading Cycle
Diş Açma çevrimi, üreteçte “ayrıştırılmış” olarak ayarlanmalıdır.
|
Seçenek |
Sonuç |
|
G33 |
… G01 X39.071 F3.5 G33 Z-43 G00 X44 Z2.5 … |
|
G32 |
… G01 X39.071 F3.5 G32 Z-43 G00 X44 Z2.5 … |
1.8 Spindle Management – Spindle Number
Burada SETMS işlevi tarafından kullanılacak numarayı tanımlayın:
-
Ana : Ana İş Mili
-
Tekrar İşleme : Tekrar İşleme İş Mili
-
T1 : İlk taret
-
T2 : İkinci taret
-
T3 : Üçüncü taret
-
T4 : Dördüncü taret
Numara 0 olarak ayarlanırsa, SETMS numara olmadan çıktı olarak verilir.
|
Seçenek |
Sonuç |
|
|
… ;Ana iş milini seçin SETMS … … ;Tekrar işleme iş milini seçin SETMS(1) … … |
|
… ;Ana iş milini seçin SETMS(5) … … ;Tekrar işleme iş milini seçin SETMS(6) … … |

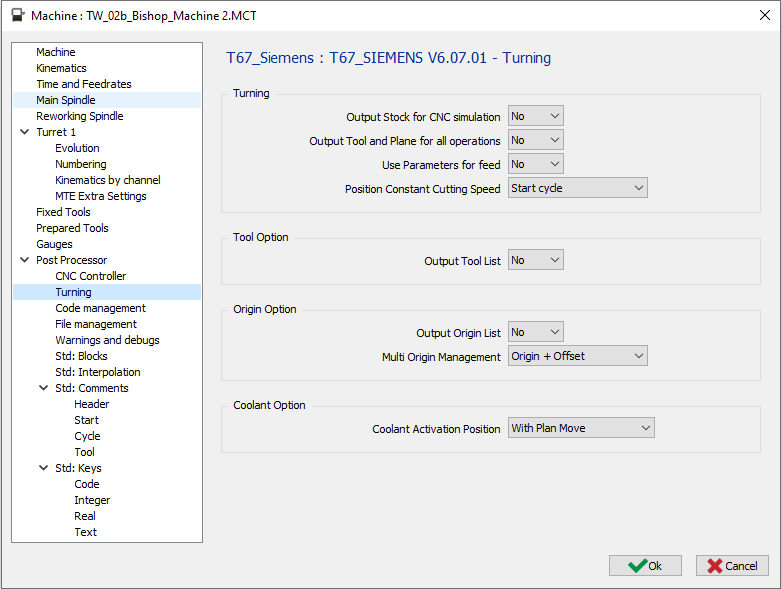

2 Turning page
|
2.1 Turning – Output Stock for CNC Simulation
|
Seçenek |
Sonuç |
|
Hayır |
%_N_PROG_MPF … … |
|
Evet |
%_N_PROG_MPF N5 WORKPIECE(,"",,"CYLINDER",64,2,-32,-80,30) … … |
2.2 Turning – Output Tool and Plane for all operations
|
Seçenek |
Sonuç |
|
Hayır |
… ;1 NUMARALI TAKIM VE 1 NUMARALI DÜZLEM İLE 1. İŞLEM T01 D01 M06 CYCLE800(1,"TC1",0,39,0,0,0,90,-90,0,0,0,0,-1) … … ;1 NUMARALI TAKIM VE 1 NUMARALI DÜZLEM İLE 2. İŞLEM … |
|
Evet |
… ;1 NUMARALI TAKIM VE 1 NUMARALI DÜZLEM İLE 1. İŞLEM T01 D01 M06 CYCLE800(1,"TC1",0,39,0,0,0,90,-90,0,0,0,0,-1) … … ;1 NUMARALI TAKIM VE 1 NUMARALI DÜZLEM İLE 2. İŞLEM T01 D01 M06 CYCLE800(1,"TC1",0,39,0,0,0,90,-90,0,0,0,0,-1) … |
2.3 Turning – Use Parameters for Feed
|
Seçenek |
Sonuç |
|
Hayır |
… T01 D01 G00 X20 Z2 G01 Z-20 G95 F0.1 … … |
|
Evet |
R21 = 0.1 … T01 D01 G00 X20 Z2 G01 Z-20 G95 F R21 … … |
2.4 Turning – Position Constant Cutting Speed
|
Seçenek |
Sonuç |
|
Çevrimi başlat |
T01 D01 G26 S9000 G96 S40 M04 G00 G90 X24. Z2.8… … |
|
İşlemeyi başlat |
T01 D01 G97 S284 M04 G00 G90 X24. Z2.8 G26 S9000 G96 S40 M04 G01 G95 Z0. F0.1 … |
2.5 Tool Option – Output Tool List
|
Seçenek |
Sonuç |
|
Hayır |
%_N_PROG_MPF … … |
|
Evet |
%_N_PROG_MPF ;TAKIM LİSTESİ BAŞLANGICI ;T1 CMNG 04 ;T2 ... ;T2 ... ;TAKIM LİSTESİ SONU … … |
2.6 Origin Option – Output Origin List
|
Seçenek |
Sonuç |
|
Hayır |
%_N_PROG_MPF … |
|
Evet |
%_N_PROG_MPF ;ORJİN LİSTESİ BAŞLANGICI ;G54 ;G55 ;... ;ORJİN LİSTESİ SONU … |
2.7 Origin Option – Multi Origin Management
|
Seçenek |
Sonuç |
|
Yalnızca Orijin |
% O1000 … G54 … |
|
Orijin + Ofset |
% O1000 … G54 TRANS X10 Y20 Z10 … |
MTE Olmadan :
Seçenek, parça üzerinde tanımlanan her orijin için “Yalnızca Orijin” olarak ayarlanırsa, farklı bir G kodu, G54, ardından G55, G56… çıktısı vereceğiz. Bu, CNC tarafından yönetilen orijin sayısıyla sınırlı olduğunuzu gösterir. Daha fazla orijine sahip olabiliyorsanız, ikinci seçenek olan “Orijin + Ofset”i kullanmalısınız
Seçenek “Orijin + Ofset” olarak ayarlanırsa, yalnızca G54 ve TRANS ile ofset çıktısı verir
MTE ile :
Orijin, “$G54_” söz dizimiyle orijinin adında tanımlanabilir. Bu, NC programında G54'ün kullanılacağı anlamına gelir. Kod çözülmüş bir ad tanımlanmazsa, varsayılan orijin G54'ü çıktı olarak verir.
“Orijin + Ofset”i kullanıyorsanız, tüm işlemleriniz için yalnızca bir orijin kullanmalısınız, çünkü tüm ofsetler referans düzlem orijini veya tek orijinden hesaplanır.
Ofsetinizi tanımak için alt çizgiden sonra her metni ekleyebilirsiniz “$G54_Yukarı”, “$G54_Sağa”, …
5 eksenli makine ile :
Orijin ofseti, çıktı olarak ayarlanmışsa, eğimli düzlem işlevi Cycle800 ile çıktı olarak verilir. Bu nedenle, TRANS çıktısı verilmez.
2.8 Coolant Option – Coolant Activation Position
İkinci ve üçüncü seçenek, torna işlemi için aynı çıktıyı verecektir.
Canlı takımlar kullanan frezeleme işlemlerinde bir fark olacaktır.
|
Seçenek |
Torna işlemi |
Frezeleme işlemi (canlı takım) |
|
İş Mili ile |
… T01 D01 M06 S1000 M03 M08 G00 X15 Z2 … … |
… T01 D01 M06 S1000 M03 M08 G00 X15 C0 Z2 … |
|
Düzlem Hareketi ile |
… … T01 D01 M06 S1000 M03 G00 X15 Z2 M08 … … |
… … T01 D01 M06 S1000 M03 G00 X15 C0 M08 Z2 … |
|
Dalma Hareketi ile |
… T01 D01 M06 S1000 M03 G00 X15 Z2 M08 … … |
… T01 D01 M06 S1000 M03 G00 X15. C0 Z2 M08 … |

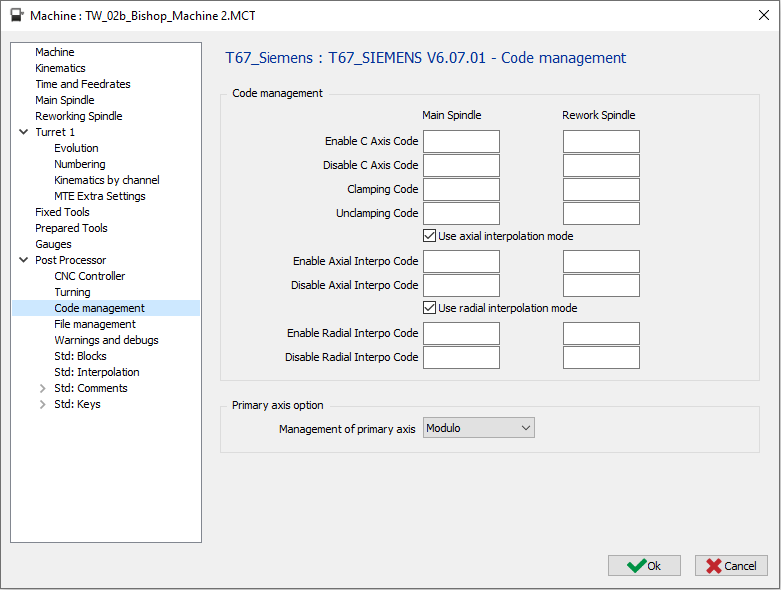

3 Code management page
|
3.1 Code Management – Enable C Axis Code
|
Seçenek |
Sonuç |
|
“boş” |
… T01 D01 M06 S1000 M03 G17 G28 G90 H0 C10 … |
|
M51 |
… T01 D01 M06 S1000 M03 G17 M51 G28 G90 H0 C10 … |
3.2 Code Management – Disable C Axis Code
|
Seçenek |
Sonuç |
|
“boş” |
… X200 M09 … |
|
M50 |
… X200 M50 M09 … |
3.3 Code Management – Clamping Code
|
Seçenek |
Sonuç |
|
“boş” |
… C10 G01 Z-10 … |
|
M10 |
… C10 M10 G01 Z-10 … |
3.4 Code Management – Unclamping Code
|
Seçenek |
Sonuç |
|
“boş” |
… G0 Z20 C10 … |
|
M11 |
… G0 Z20 M11 C10 … |
3.5 Code Management – Use axial interpolation mode
Makinede TRANSMIT seçeneği yoksa, çıktı ayrıştırılmış olarak yapılabilir.
Dairesel enterpolasyon çıktısı verilmeyecektir, takım ofsetini kullanmayın
|
Seçenek |
Sonuç |
|
TRANSMIT ile eksenel işlem çıktısı |
|
Ayrıştırılmış eksenel işlem çıktısı |
3.6 Code Management – Enable Axial Interpo Code
Alan boşsa, varsayılan olarak kullanılan kod TRANSMIT olacaktır
|
Seçenek |
Sonuç |
|
“boş” |
… G01 Z-5 TRANSMIT … |
|
TRANSMIT(2) |
… G01 Z-5 TRANSMIT(2) … |
3.7 Code Management – Disable Axial Interpo Code
Alan boşsa, varsayılan olarak kullanılan kod TRAFOOF olacaktır
|
Seçenek |
Sonuç |
|
“boş” |
… TRAFOOF G00 Z20 … |
|
TRAFOOF(2) |
… TRAFOOF(2) G00 Z20 … |
3.8 Code Management – Use radial interpolation mode
Makinede TRACYL seçeneği yoksa, çıktı ayrıştırılmış olarak yapılabilir.
Dairesel enterpolasyon çıktısı verilmeyecektir, takım ofsetini kullanmayın
|
Seçenek |
Sonuç |
|
G107 ile eksenel işlem çıktısı |
|
Ayrıştırılmış eksenel işlem çıktısı |
3.9 Code Management – Enable Radial Interpo Code
Alan boşsa, varsayılan olarak kullanılan kod TRACYL(…) olacaktır
|
Seçenek |
Sonuç |
|
“boş” |
… TRACYL(10.000) … |
|
TRACYL($D,1) |
… TRACYL(10.000,1) … |
3.10 Code Management – Disable Radial Interpo Code
Alan boşsa, varsayılan olarak kullanılan kod TRAFOOF olacaktır
|
Seçenek |
Sonuç |
|
“boş” |
… TRAFOOF … |
|
TRAFOOF(2) |
… TRAFOOF(2) … |
3.11 Primary axis option – Management of primary axis
|
Seçenek |
Sonuç |
|
Modülö |
… C0 … C359 C0 … |
|
Doğrusal |
… C0 … C359 C360 … |
|
Artımlı |
… C0 … C=IC(1) C=IC(1) … |

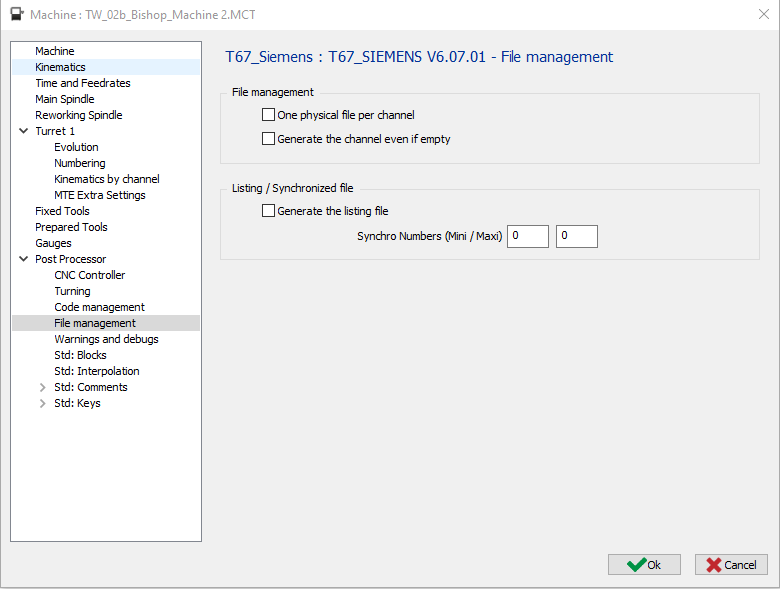

4 File management page
|
4.1 File Management – One physical File per Channel
|
Seçenek |
Dosya 1 |
Dosya 2 |
|
O1000 (İLK KANAL PROGRAMI) … … M30
O1001 (İKİNCİ KANAL PROGRAMI) … … M30 |
|
|
O1000 (İLK KANAL PROGRAMI) … … M30 |
O1001 (İKİNCİ KANAL PROGRAMI) … … M30 |
4.2 File Management – Generate the channel even if empty
|
Seçenek |
Sonuç |
|
|
Bir kanal boşsa, programın çıktısı verilmez |
|
Bir kanal boşsa, program çıktı olarak verilir (ancak boş (Yalnızca O1001 ve M30 çıktı olarak verilir) |
4.3 Listing / Synchronized File – Generate the Listing File
Listelemeyi çıkarmak için Senkronizasyon Numarası min ve maks değerlerini ayarlamanız gerekir
|
Seçenek |
Sonuç |
|
|
Kanallar arasındaki senkronizasyonu görmek için dosyayı oluşturmayın. |
|
|
Kanallar arasındaki senkronizasyonu görmek için dosyayı oluşturun. |

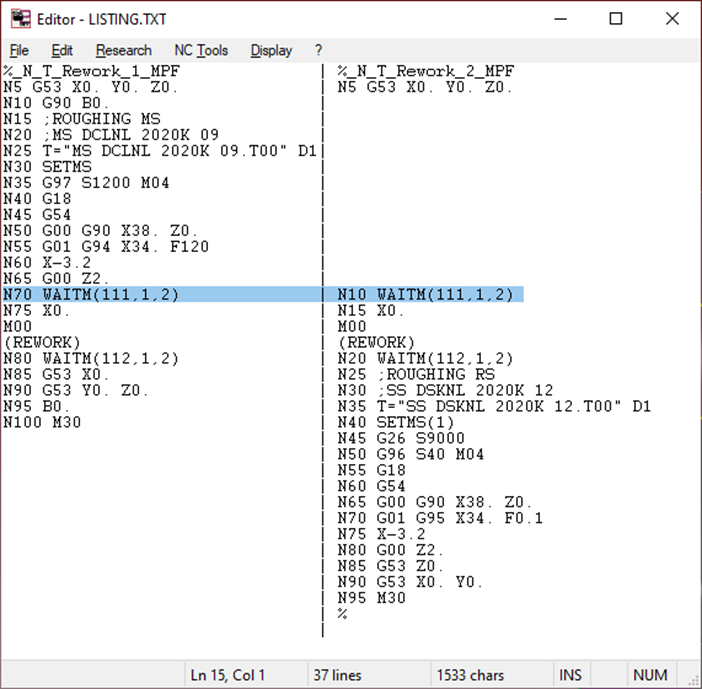

Listing.TXT adlı dosya oluşturulacak ve gösterilecektir.
|
Listeleme / Senkronize Dosya – Senkronizasyon Numaraları (Min / Maks)
Burada senkronizasyon numaralarını tanımlayın (örneğin 500 – 540)
Son işlemci, Listing.TXT dosyasını oluşturmak için bu min ve maks değerleri arasındaki senkronizasyon numaralarını arayacaktır.

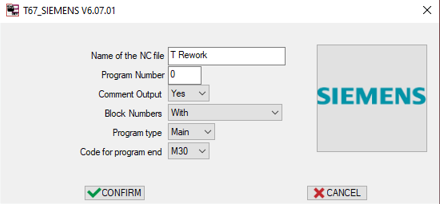

5 Launch page
|
5.1 Name of the NC File : Define here the Name of the generated NC file.
Uzantı, MCF yapılandırmasında tanımlanacaktır.
5.2 Program Number : If 0 is defined, the program Number will be set to 1.
|
Seçenek |
Sonuç |
|
0 |
%MPF1 … |
|
“10” |
%MPF10 … |
|
“1234” |
%MPF1234 … |
5.3 Comment Output
|
Seçenek |
Sonuç |
|
Hayır |
… T01 D01 M06 … |
|
Evet |
… ;YÜZEY İŞLEME ;CNMG 04 T01 D01 M06 … |
5.4 Block Numbers
|
Seçenek |
Sonuç |
|
İle |
%MPF1 N5 T01 D01 M06 N10 G00 X10 Z20 N15 Z10 … … N50 T02 D02 M06 N55 G00 X20 Z20 N60 Z10 … |
|
Olmadan |
%MPF1 T01 D01 M06 G00 X10 Z20 Z10 … … T02 D02 M06 G00 X20 Z20 Z10 … |
|
Yalnızca Takım Değişimi |
%MPF1 N5 T01 D01 M06 G00 X10 Z20 Z10 … … N10 T02 D02 M06 G00 X20 Z20 Z10 … |
5.5 Program Type
|
Seçenek |
Sonuç |
|
Ana |
% MPF1 … … M30 |
|
Alt |
% SPF1 … … M17 |
5.6 Code for Program End :
|
Seçenek |
Sonuç |
|
M30 |
… M30 % |
|
M02 |
… M02 % |
