NC Control, tüm gerekli pencereleri ve komutları bir bakışta gösteren tek bir menüden oluşur.

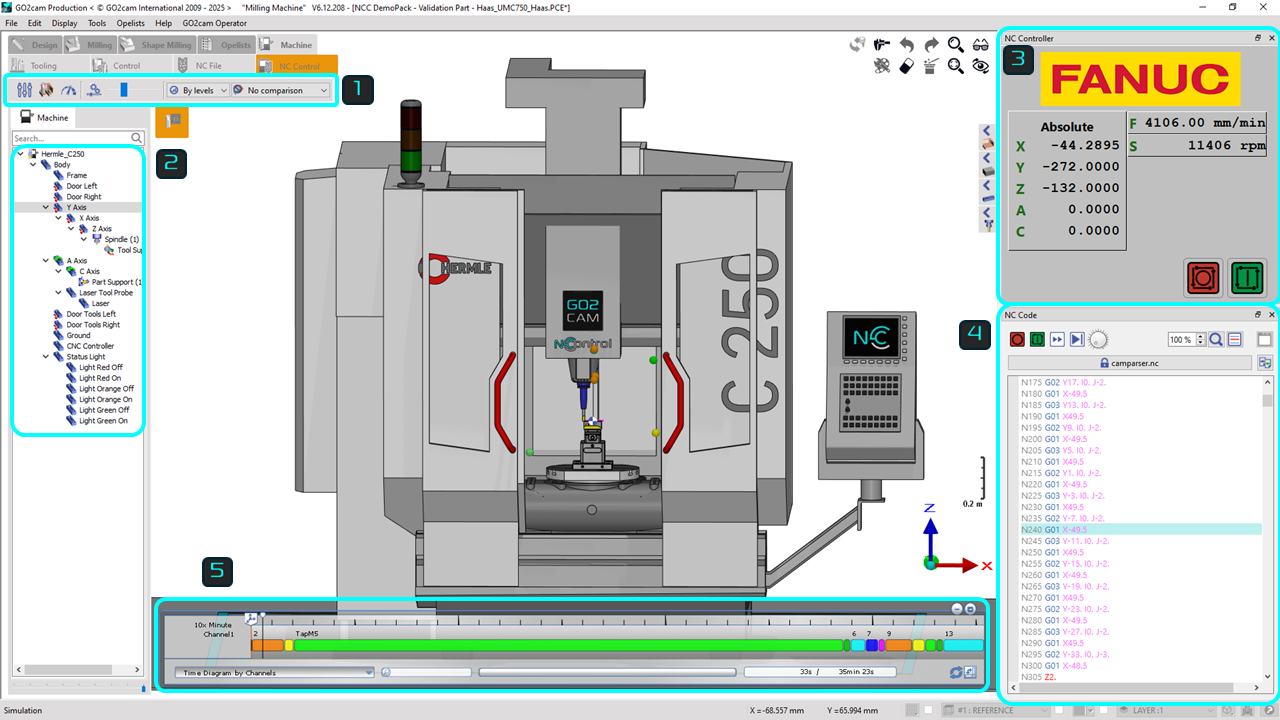

Kullanıcı Arayüzünü tanımlayalım:
|
NCc Araç Çubuğu: Simülasyon görsellerini ve hızını kontrol edin |
|
|
NCc Kinematik ağacı: Tüm makine bileşenlerini görüntüler. Bu ağaç, bileşenleri gizlemek veya göstermek için kullanılabilir ve ayrıca simülasyonun görsel netliğini artırmak için bileşenlerin şeffaf hale getirilmesini sağlar. |
|
|
NCc Kontrol Cihazı : Yüklenmiş kontrol cihazının türünü, mutlak konumlandırma ile birlikte, ilerleme hızı ve iş mili hızı ile birlikte görüntüleyin. |
|
|
||
|
NCc Kod : G-kodunu doğrulamak için tasarlanmış bir araçtır ve düzenleme için camparser'ı içerir. Yerleşik arama işlevlerine, başlatma/durdurma, sonraki döngü düğmesine sahiptir ve ayrıca simülasyon hızını kontrol etmenizi sağlar. NC kod manipülasyonunu etkinleştirmek için camparser'ın kilidinin açılması gerekir. |
|
|
NCc Gantt Şeması: Simülasyonun ilerlemesi hakkında net bir genel bakış sağlar. Yalnızca NC dosyasından elde edilebilen tek veri olduğu için yalnızca araçlara dayanır. |
|
