Bu son aşama, makinenizde kullanışlı olan şeylerin oluşturulmasıdır: NC programı ve makinelerinizde parçanın kontrolü ve montajı için operasyon listeleri ve takım listeleri. NC Dosyası için menüye tıklamanız ‘NC Dosyası’ ve “NC Kodu”na gitmeniz gerekir

Bu komut, bir NC kodu oluşturmanıza olanak tanır.

Parça işlendikten sonra, NC programının oluşturulmasını başlatırsınız.

  • Bir Makine dosyası yüklenirse, kodları makinede kaydedilen son işlemci ile oluşturursunuz.

Amaç, standart son işlemcinin bazı parametrelerini özelleştirebilmenizdir.

  • Makine dosyası yoksa, GO2cam son işlemci listesini açar ve ihtiyacınız olanı seçmeniz gerekir.

Not:

Eski standart PPS (<V6) artık ppstd\lib'de arşivlenmiştir. Mevcut PP'lerin listesi ilk bakışta azalmıştır.

Görüntüleme Yapılandırması

Programın görüntülenme şekli yapılandırılabilir Araçlar/Seçenekler/İşleme/NC çıktısı.

  • NC kodunun değiştirilebilir adı: işaretlenirse, kayıt kutusu açılır ve programın adını yazmanız gerekir, değilse programın adı otomatik olarak parçanın adı olur.

  • Değiştirilebilir PP parametreleri: işaretlenirse, programı oluşturmadan önce bazı yapılandırma parametreleri içeren bir PP sayfasına erişirsiniz, işaretlenmezse bu sayfa görüntülenmez.

  • ISO blokları görüntüleme: işlem sonrası işleme sırasında blokların görüntülenmesi.

  • PP mesajları görüntüleme: Oluşturma sorunları durumunda yararlı olabilir.

  • Oluşturmadan sonra ISO blokların otomatik düzenlenmesi: işaretlenirse, program oluşturulduktan sonra bir editörde görüntülenir, değilse yalnızca ISO dizinine kaydedilir.

NC görüntüleyicide işlem sonrası işleme

NC dosyası bir editörde oluşturulur;

Program Editörü

Editörün, ISO programını okumak için yararlı birçok özel işlevi vardır, örneğin:

  • Karşılaştırma Dosya menüsündeki fonksiyon

  • Ara ve Değiştir fonksiyonları Araştırma menüsünde

  • Özel arama, yeniden numaralandırma , Sözdizimi Renklendirme vb. NC Araçları menüsünde.

Fonksiyonların tüm listesini Editör .

Sayfasında bulabilirsiniz. Tüm yeni standart PP, Sözdizimi renklendirmesini içerir ve otomatik olarak uygular (Fanuc (ISO varsayılan), Siemens, TNC, APT, vb.):

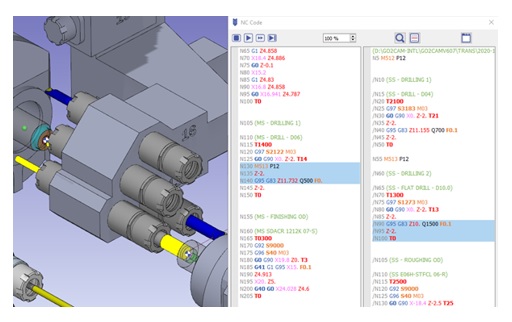

Kullanıcı aşağıda gösterildiği gibi kanallar için çoklu pencereli bir editöre erişebilir:
