Makine bileşenlerinin/eksenlerinin belirli hareketlerini manuel olarak programlamanıza olanak tanır. |
Açıklama
|

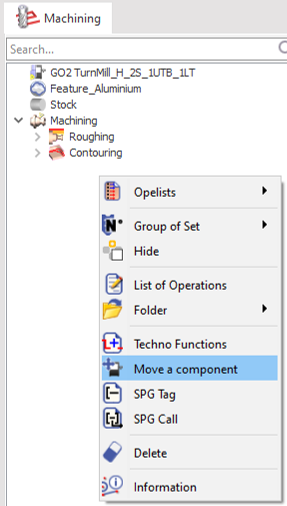

Fonksiyon, işlem ağacında sağ tıklayarak açılan bir pencere aracılığıyla doğrudan kullanılabilir. Aşağıda gösterildiği gibi bir şerit etkinleştirilir:
Bu fonksiyon, sağ tıklama ile erişilebilen Tekno Fonksiyonlar aracılığıyla da kullanılabilir. Şerit benzerdir, ancak tekno fonksiyonlarının bir listesini içerir—bu durumda Bileşeni Taşı seçin.
Soldaki ilk alana yazarak fonksiyona etiket/ad verin. Fonksiyonun eylemlerini tanımlamak için şeritte mavi daire içine alınmış simgeye (Makine bileşenlerinin simülasyonu için sipariş oluşturma) tıklayın. Bu, hareketin parametrelerini tanımlamaya yardımcı olan Makine siparişi iletişim kutusunu açar.
|
|

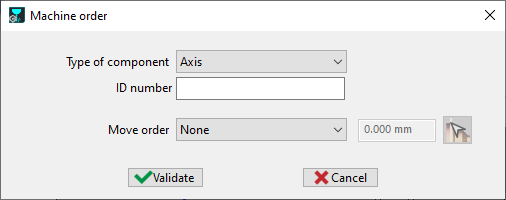

İletişim Kutusu
Bileşen taşıma fonksiyonunu tanımlamak için iletişim kutusunda üç parametre ayarlanmalıdır. Bunlar aşağıda açıklanmıştır:
|

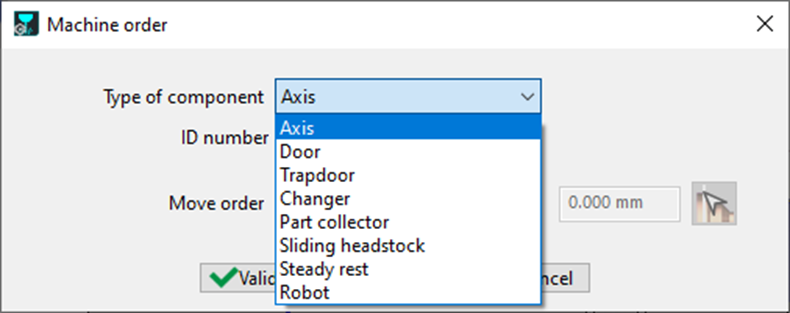

Bileşen Türü Makinenin farklı bileşenleri, programlanabilir olmayan kapı gibi bileşenler de dahil olmak üzere, hareket programlamak için seçilebilen bir açılır listede sağlanır. |
|
|
Kimlik numarası Kimlik numarası, satıcı tarafından ele alınan makine oluşturma ve tanımlama aşamasında her eksen için tanımlanır. GO2cam tarafından belirlenen önerilen etiketleme prensibi şöyledir: Z ekseni kimliği = x01 X ekseni kimliği = x02 Y ekseni kimliği = x03 x Kanal / Taret Kimliğidir MTE Takım Teçhizatında, makine alt sekmesinde, kullanıcı eksenin üzerine gelerek eksen etiketini kontrol edebilir. Etiket, bilgi balonunda şu şekilde verilir: Tip . |
|
|

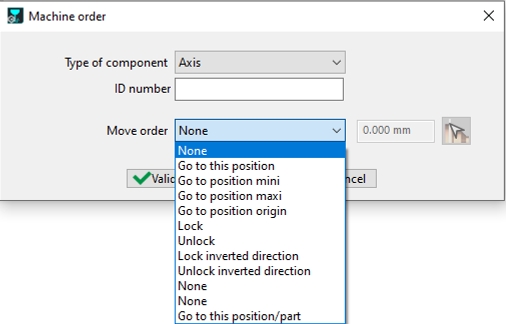

Hareket Sırası Bunlar, tanımlanan bileşen tarafından gerçekleştirilecek eylemlerdir. Eylem listesi açılır listede verilir ve bazıları için hareketin değeri sağlanabilir. |
|
|
|
|
Bileşeni Taşı'yı Opelist olarak kullanma
|
Özel Durum: Tareti Park Etme Taret, talaşlardan ve çarpışma risklerinden kaynaklanan hasar riskini önlemek için tornalama makinesinin 2 ucunda park edilmek istendiğinde, bileşeni taşı fonksiyonu bu hareketleri tanımlamak için kullanışlıdır. Bir opelist, 3 eksenin hareketini gruplamak ve 3 eksen için Bileşeni Taşı fonksiyonlarını tekrar tekrar tanımlamak zorunda kalmadan tekrarlanabilir kullanım sağlamak için kullanılır.
|
|
