V6.11'den itibaren, GO2cam algılayabilir özellikler freze-torna parçaları için katılar üzerinde.

Algılama, aşağıdakilerin üretim ortamı için çalışır:

• Yatay Torna

• Dikey torna

• Kayar Otomat Torna

1 . Algılama yalnızca bir dönme düzlemi varsa çalışır.

2 . Ceplerin/adaların tanınması için konik yarıçaplara sahip olmaları gerekir.

3 . Karmaşık 3B şekiller tanınmayacaktır.

4 . Yalnızca sabit konik açılı şekiller dikkate alınır.

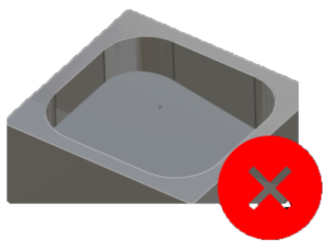

5 . Eğimli alt yüzey dikkate alınmaz.

Algılanan özelliklerin tipolojisi şunlardır: cepler, açık cepler ve yuvalar. Her biri için algılanan özellikler aşağıdadır:

Cep özellikleri:

Yuva özellikleri:

Açık Cep özellikleri:

İçinde Tanıma ayarları , seçebilirsiniz Radyal özellikleri tercih et veya değil

Açık Cep özellikleri:

Açık Cep Özelliğini (Yerel veya Tamamen) Kapatmak İçin Yeni Olanak

"profilde açık alan" işlevi artık özellikler için de dikkate alınmaktadır.

Bu, takım çarpışması risklerini azaltmaya yardımcı olabilir.

Özelliğin bir öğesini kapatmak için, özelliğin ilgili yüzeyine tıklamanız yeterlidir.

Profillere benzer şekilde, öğe öğe tıklamak yerine tüm bir alanın durumunu değiştirebilirsiniz:

• Shift + İki öğeye tıklayın : Seçilenler arasındaki tüm öğeleri açar/kapatır.

• Baloncuk üzerine tıklama : Tüm özelliği değiştirir.

Not: Profillere kıyasla bir kısıtlama vardır; yalnızca başlangıçta özellikte açık olan öğeler kapatılabilir (ve gerekirse yeniden açılabilir). Bir yüzey değiştirilemezse, üzerine gelindiğinde kırmızı görünür.

MillTurn'deki otomatik özelliği uygulamak için süreç, frezelemeye benzer:

1. Parçayı içe aktar

2. Makineyi ve malzemeyi seçin.

3. Otomatik özellik tanımayı başlatın ve hangi özelliklerin işleneceğini seçin.

4. Takım yollarını hesaplamak ve parçayı işlemek için doğrulayın.

Tanıma Ayarları Penceresi:

Bu Tanıma Ayarları penceresi V6.11'den itibaren eklenmiştir. Tanıma için bazı ön parametre değerlerini ayarlamanıza olanak tanır Cep özellikleri ve Delik .

Daha ilginç bir yönü de artık bir taşma tanımlayabilmemizdir. cep boşaltma , cep derinliğinin tamamen işlenmesini sağlar.

Frezeleme için, çapak almanın uygulanacağı minimum bir uzunluk ayarlanabilir.

Tüm otomatik programlama fonksiyonları tek bir pencerede birleştirildi.

Torna : application of an automatic turning opelist for turning operations based on recognized parameters, adapting to main or secondary spindle as per plane selection (revolution or rework/return plane).

Klasör simgesi aracılığıyla erişilebilen opelistlerin/otomatik opelistlerin listesi, tanımlanan doğru tipolojiye dayanmaktadır.

Cep Özelliği : application of milling cycles based on the preselected opelist (orange bubble on folder icon) or manually selected opelist (green bubble on folder icon).

Delik : bir delik modelleri kütüphanesi (standart veya kullanıcı) seçme imkanı. Tanıma daha sonra seçilen kütüphanede bulunan ilk uyumlu modeli tanınan deliklere atayacaktır.

Şimdi de yapabilirsiniz kaydet seçilen yapılandırma ayarları ve yükle bunları başka bir parça üzerinde uygulama için geri yükleyin.

Kontür modu için Seçilen Profil eklendi Slot stratejisi bir yuvayı işlemenize izin vermek için tek geçişte merkezde, yuva çapına benzer bir takım çapıyla.

V6.11'den ayrıca başka geliştirmeler de eklendi:

• 'Özdeş Özellikleri Gruplandır' etkinleştirildiğinde, işleme sırasındaki optimizasyon iyileştirildi:

  • Özdeş operasyonlar birleştirilir

  • Kullanılabilir takım seçilir (opelist takımı zorlamıyorsa)

• Minimum mesafe hesaplaması yalnızca cep ve ada veya 2 farklı ada arasındaki mesafe ile sınırlı değildir. Artık bir cebin en dar alanını da belirleyebiliyoruz.

• Millturn tanıma, düzlemsel yüzeyler yerine devrim yüzeylerine dayalı olarak geliştirilmiş bir düzlemdeki özellikleri tanımlamaya kadar uzanır.

  • Geliştirilmiş yüzeyler silindirik ve konik yüzeylerde etkili bir şekilde çalışarak otomatik olarak oluşturulur.

  • Silindirik geliştirilmiş yüzeyler milimetre cinsinden ölçülür

Aşağıdaki video, V6.11'deki işleme özelliklerine getirilen geliştirmeleri göstermektedir.

Tipolojiler için çeşitli özellik tanımalarını gösteren önkoşulları ve gösteren aşağıdaki bir videoyu izleyin.

Bir Millturn parçasının otomatik işlenmesine bir örnek gösteren aşağıdaki bir videoyu izleyin.
