Çevrim : Yüzey - Şekil

Parametre, Yüzey ‑ Şekil takım yolunun katı geometri sınırlarının ötesindeki uzantısını kontrol eder. Etkinleştirildiğinde, takım yolu, katı/stok içindeki genişlik yönündeki yolu korurken, tanımlanan stok veya kullanıcı tarafından belirtilen sınırlama alanına kadar birincil işleme yönü boyunca devam eder ve eksiksiz malzeme kapsamı sağlar.

Bu parametre, gerektiğinde takımın katı kenarların ötesindeki malzemeyi çıkarmasına izin vererek, yüzey kalitesini optimize ederek ve parçanın uçlarında işlenmemiş bölgeleri azaltarak son işlem operasyonlarında esneklik sağlar.

limitation on, extend no.png

Sınırlama Alanı şu şekilde ayarlandı Açık . İşlemeyi Sınırlamaya kadar uzat şu şekilde ayarlandı Hayır .

limitation on, extend yes.png

Sınırlama Alanı şu şekilde ayarlandı Açık . İşlemeyi Sınırlamaya kadar uzat şu şekilde ayarlandı Evet

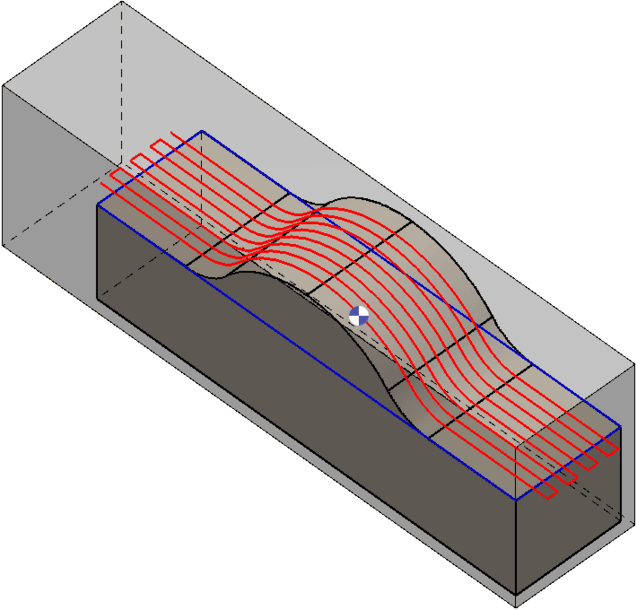

limitation inside, extend no.png

Sınırlama Alanı şu şekilde ayarlandı İçeride . İşlemeyi Sınırlamaya kadar uzat şu şekilde ayarlandı Hayır .

limitation parting line, extend no.jpg

Sınırlama Alanı şu şekilde ayarlandı Kesme Çizgisi . İşlemeyi Sınırlamaya kadar uzat şu şekilde ayarlandı Hayır .

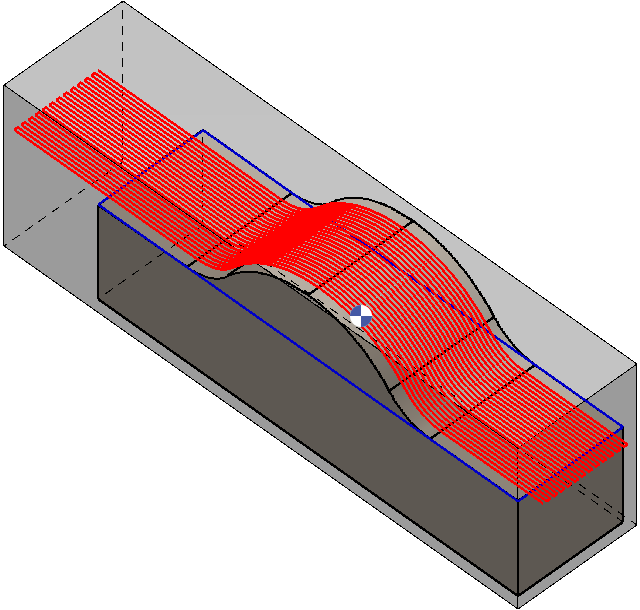

limitation inside, extend yes.png

Sınırlama Alanı şu şekilde ayarlandı İçeride . İşlemeyi Sınırlamaya kadar uzat şu şekilde ayarlandı Evet .

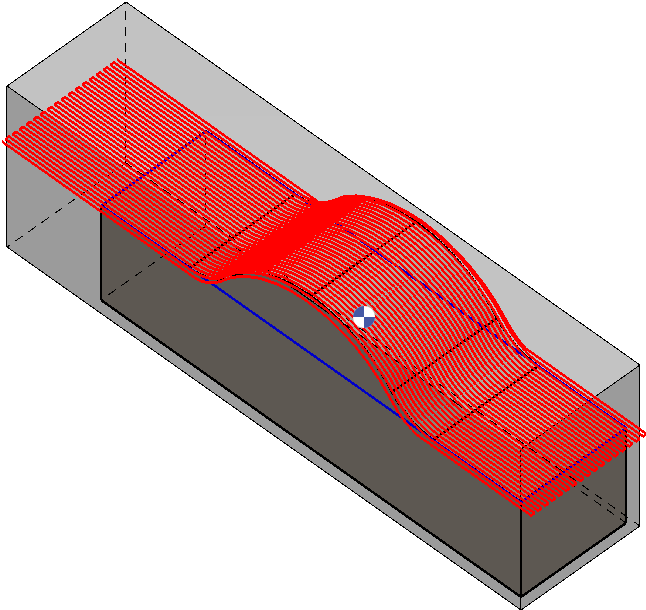

limitation parting line, extend yes.png

Sınırlama Alanı şu şekilde ayarlandı Kesme Çizgisi . İşlemeyi Sınırlamaya kadar uzat şu şekilde ayarlandı Evet .

Sınırlama Alanındaki Ofset seçeneği, takım yoluna uygulanan yanal sınır mesafesini tanımlar. , İşlemeyi Sınırlama strateji parametresine uzatılmasıyla ilişkili olarak, takım yolunun sınırlama içinde yanal olarak ne kadar uzayabileceğini belirler ve tanımlanan sınırları aşmadan kontrollü genişlik yönünde kapsam sağlar.

offset 0, extend no.png

Sınırlama Alanı şu şekilde ayarlandı 0,00 mm'de Ofset . İşlemeyi Sınırlamaya kadar uzat şu şekilde ayarlandı Hayır .

offset 0, extend yes.png

Sınırlama Alanı şu şekilde ayarlandı 0,00'da Ofset mm . İşlemeyi Sınırlamaya kadar uzat şu şekilde ayarlandı Evet .

offset -5, extend no.png

Sınırlama Alanı şu şekilde ayarlandı -5,00 mm'de Ofset . İşlemeyi Sınırlamaya kadar uzat şu şekilde ayarlandı Hayır .

offset -5, extend yes.png

Sınırlama Alanı şu şekilde ayarlandı -5,00 mm'de Ofset . İşlemeyi Sınırlamaya kadar uzat şu şekilde ayarlandı Evet .

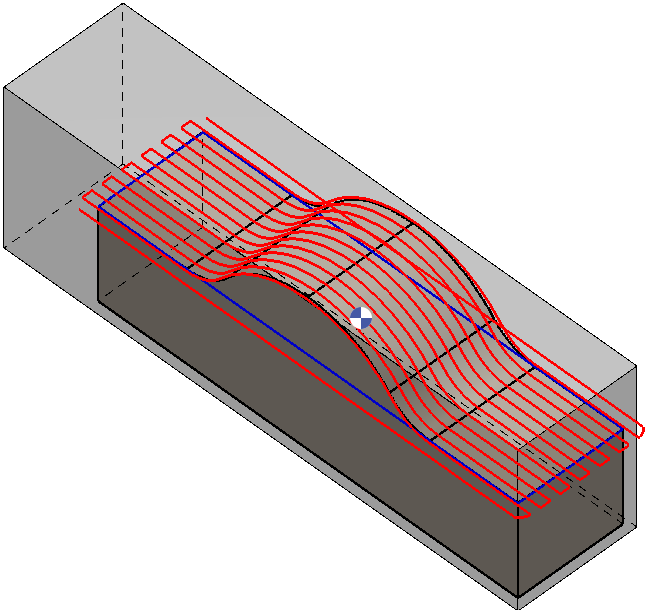

offset 5, extend no.png

Sınırlama Alanı şu şekilde ayarlandı 5,00 mm'de Ofset . İşlemeyi Sınırlamaya kadar uzat şu şekilde ayarlandı Hayır .

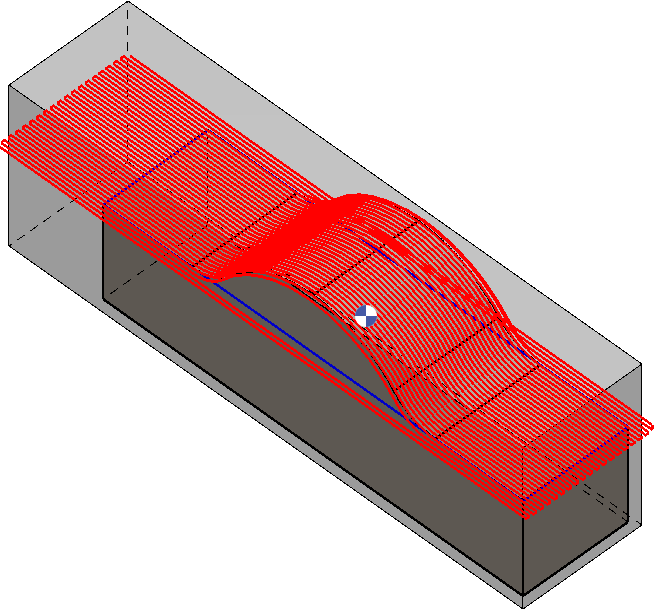

offset 5, extend yes.png

Sınırlama Alanı şu şekilde ayarlandı 5,00 mm'de Ofset . İşlemeyi Sınırlamaya kadar uzat şu şekilde ayarlandı Evet .
