Doğrusal Kesim, Açılı Kesme Tanımı

These parameters allow you to add overlengths and arcs on the approach and return of the wire.

Giriş dışa taşması (A)

Pozitif bir değer, takım yolunu profilin ilk elemanında uzatır ve negatif bir değer kısalttır. İlk eleman bir yay ise, dışa taşma daireseldir. Bu genellikle işleme dış köşeden başladığında kullanılır.

Giriş yay yarıçapı (B)

İlk profil elemanından önce eklenen, ona teğet olan çeyrek daire. Giriş uzantısı kullanılıyorsa, giriş yay yarıçapı ondan önce konumlandırılır. Bu yarıçap tel yarıçapından büyük olmalıdır.

Yarıçap üzerinde dışa taşma (C)

Bir giriş yay yarıçapı tanımlanmışsa, ondan önce doğrusal bir dışa taşma ekleyebilirsiniz. Arasında seçim yapabilirsiniz:

• Otomatik: Yarıçap üzerindeki dışa taşma, diş açma noktasına göre otomatik olarak hesaplanır

• Manuel: Yarıçap üzerindeki dışa taşmayı girin.

Giriş yarıçapında dışa taşma (C)

Seçim 'Manuel' ise, istediğiniz değeri girin.

---

4 Eksen cnt / cnt, 4 Eksen elt / elt tanımı

Telin giriş ve çıkışının yönetimi. Telin yaklaşım ve dönüşüne dışa taşmalar ve yaylar ekleyebiliriz.

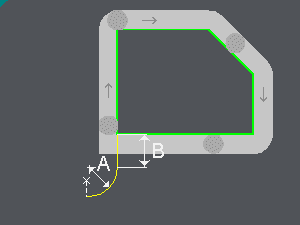

Giriş yay yarıçapı (A)

İlk profil elemanından önce eklenen, ona teğet olan çeyrek daire. Giriş uzantısı kullanılıyorsa, giriş yay yarıçapı ondan önce konumlandırılır. Bu yarıçap tel yarıçapından büyük olmalıdır.

Giriş dışa taşması (B)

Pozitif bir değer, takım yolunu profilin ilk elemanında uzatır ve negatif bir değer kısalttır. İlk eleman bir yay ise, dışa taşma daireseldir. Bu genellikle işleme dış köşeden başladığında kullanılır.
