Çevrim: Kaba İşleme, TurnyuGO, //Kaba İşleme, Dengeli Kaba İşleme, Finiş, B Eksen Simültane İşleme, Dengeli Finiş, Form Finiş, Doğrudan Oluk Açma, Z Seviyesi Oluk Açma, Zig Zag Oluk Açma, W tipi Oluk Açma, O Ring Tipi Oluk Açma, Finiş Oluk
Tanım
Bu fonksiyonlar Takım yolunda belirli dışa taşmaları tanımlamanıza olanak tanır
Giriş dışa taşması ( A )
Profilin ilk elemanını uzatır (pozitif değer) veya kısaltır (negatif değer).
Dışa taşma, ilk profil elemanı bir segment ise doğrusaldır, bir yay ise daireseldir.
Çıkış dışa taşması
Profilin son elemanını uzatır (pozitif değer) veya kısaltır (negatif değer).
Dışa taşma, son profil elemanı bir segment ise doğrusaldır, bir yay ise daireseldir.
Giriş doğrusal dışa taşması ( B )
Her zaman doğrusal ve ilk profil elemanına teğet olan bir başlangıç mesafesidir.
Çıkış doğrusal dışa taşması
Her zaman doğrusal ve son profil elemanına teğet olan bir bitiş mesafesidir.
Dışa taşmaları ekleyebilirsiniz (4. örnek), giriş veya çıkış dışa taşmaları başlangıç veya bitiş doğrusal dışa taşmalarına göre önceliğe sahiptir.
Aşağıdaki örnekler giriş ve doğrusal giriş dışa taşmalarıyla ilgilidir,
prensip çıkış dışa taşmaları için aynıdır.

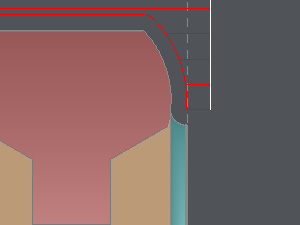

Olmadan Dışa taşma
|

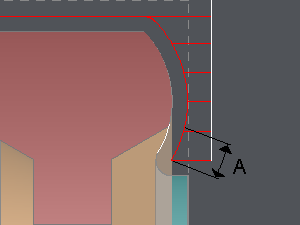

A : Giriş başlama uzaklığı Dairesel eleman üzerinde |

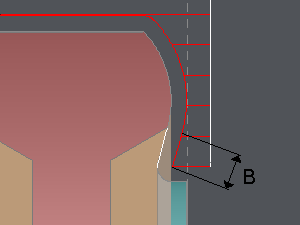

B : Giriş'te doğrusal dışa taşma (Dairesel eleman üzerinde teğet) |
|
|

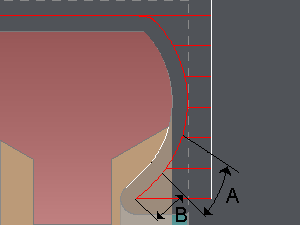

ile A : Giriş başlama uzaklığı ve B : Giriş'te doğrusal dışa taşma (eğer takım bunu yapabiliyorsa).

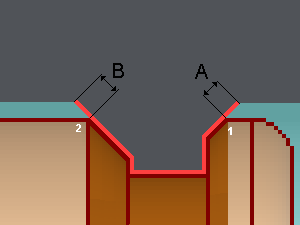

Örnek hepsi için Oluk açma çevrim.
Giriş doğrusal dışa taşması (A)
Bu, her zaman doğrusal ve ilk profil elemanına teğet olan ve stok tarafından sınırlandırılan bir başlangıç mesafesidir.
Çıkış'ta doğrusal dışa taşma (B)
Bu, her zaman son profil elemanına doğrusal ve teğet olan ve stok tarafından sınırlandırılan bir bitiş mesafesidir.
