Bu sayfa, müşteri sitelerinde NCcontrol'ü kurmaktan ve yapılandırmaktan sorumlu Katma Değerli Satıcılara (VAR'lar) ayrılmıştır.

NCcontrol'ün Yapısı

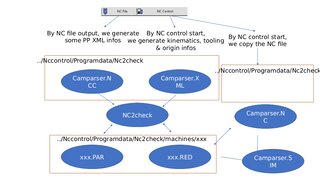

NCcontrol için gerekli dosyalar ve dizin yapısı, iki açıklayıcı diyagram içeren indirilebilir PowerPoint sunumunda ayrıntılı olarak açıklanmıştır.

Müşterinin PC'sinin Yapılandırılması

Bir müşterinin sitesinde bir makine tanımlarken şu adımları izleyin:

1. Her Makine için Bir Dizin Oluşturun

   • Her makine için şu dizinde özel bir dizin oluşturun:
     C:\Program Files\GO2cam_Intl\GO2camV612\NCcontrol\Programdata\NC2check\machines

2. Makine Dosyası Yapılandırması

   • Bu dizinin, özellikle son işlemci sayfasında makine dosyasında referanslandığından emin olun.

3. Son İşlemci Ayarları

   • Define the necessary information in the post-processor (PP), especially in the procedure NCcontrolDefineController .

   • Gerekli değişkenlerin listesi için bkz.: CNC Kontrol Cihazları için Değişkenler .

İndirilecek veriler

• exportNC.xml dosyası, MTE makine kinematiği, orijinler listesi ve takım ofsetleri hakkında bilgiler içerir.

• Bu dosya, NC2check'e NC dosyasını buna göre analiz etmesi ve işlemesi için gerekli verileri sağlar.

• Bir NC dosyası oluşturulurken, bir XML dosyası otomatik olarak dışa aktarılır. NC dosyasıyla aynı ada sahip olacak, ancak .NCC uzantısına sahip olacak ve NC çıktısıyla aynı dizinde bulunacaktır.

MCG dosyaları için kurallar

3B kinematik makine dosyası oluştururken uyulması gereken iki zorunlu kural vardır:

1. Ana makine çerçeve bileşeni adlandırılmalıdır Gövde ( büyük B zorunludur ).

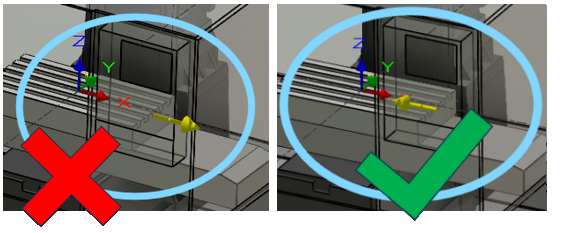

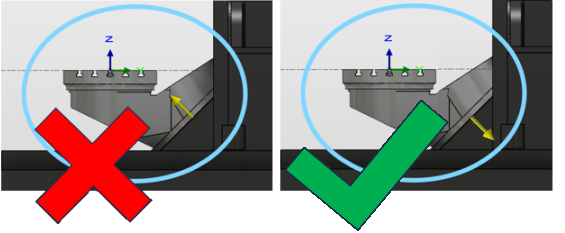

2. Her eksenin yönü/doğrultusu temeldir ve doğru şekilde tanımlanmalıdır.
