Dişli Oluşturma

ISO (NF E 23-001 - 005) ve AGMA (Amerikan) Standartlarına göre paralel evolvent daire dişlilerin oluşturulması.


İki tip dişli mümkündür:

  • dış dişliler

  • iç dişliler

Dişlerin özellikleri, diş sayısına ve adıma göre hesaplanır (çap = adım * diş sayısı). GO2cam bu farklı hesaplamaların, adım ve diş sayısının yer aldığı raporlarını görüntüler.

Bir dişli oluşturmak için

a. Aşağıdaki iletişim kutusunun parametrelerini doldurun. Kontrol Özellikleri alanına ilişkin parametreler açıklanmıştır: buraya tıklayın .

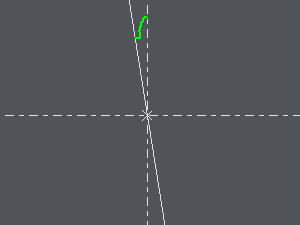

b. Onaylamak için yeşil işarete tıklarsanız: yarım diş çizilir.
c. Tam bir diş çizdirmek için Simetri'yi seçebilir ve Döndürme'yi de seçerseniz, doğrulama işleminden sonra tüm dişli çizilecektir.

a işlem (dış dişli)

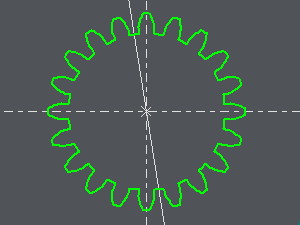

b ve c işlemler (dış dişli)

Diş Açma Oluşturma

ISO (NF E 22-141) ve AGMA (Amerikan) Standartlarına göre doğrusal kenarlı evolvent daireli dişlilerin oluşturulması.

İki tip dişli mümkündür:

  • miller

  • göbekler

Dişlerin özellikleri, diş sayısına ve adıma göre hesaplanır (çap = adım * diş sayısı). GO2cam bu farklı hesaplamaların, adım ve diş sayısının yer aldığı raporlarını görüntüler.

Not:

  • bu dişli tipi, Dişli modülü tarafından işlenen paralel evolvent daire dişlinin özel bir durumudur.

  • eğer tasarlayacağınız dişli, GO2cam özel hesaplama çerçevesine uymuyorsa, bu dişliyi daha iyi tanımlamak için Dişli modülünü kullanabilirsiniz.

Bir dişli oluşturmak için

a. Aşağıdaki iletişim kutusunun parametrelerini doldurun. Kontrol Özellikleri alanına ilişkin parametreler açıklanmıştır: buraya tıklayın .

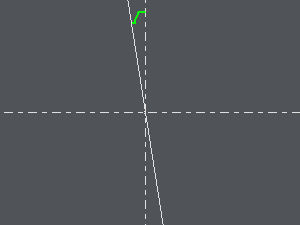

b. Onaylamak için yeşil işarete tıklarsanız: yarım diş çizilir.
c. Tam bir diş çizdirmek için Simetri'yi seçebilir ve Döndürme'yi de seçerseniz, doğrulama işleminden sonra tüm dişli çizilecektir.

a işlem (dişli mil)

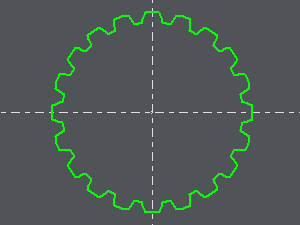

b ve c işlemler (dişli mil)
