Soru

GO2cam'de Flaş takımlar yönetebilir miyiz?

Çözüm

Flash tool dediğimiz şey, çoklu araçlar üzerine monte edilmiş tek bir tutucu konseptidir. , genellikle 2, 3 veya 4 takım.

Bunları GO2cam'de kolayca yönetebiliriz, takımları oluşturmak ve işleme uygulamak için bazı kuralları izleyerek:

1. Tutucu Oluşturma:

• oluşturun eksen sistemi 0 tutucuyu işmiline kelepçelemek için nokta olarak.

• oluşturun eksen sistemleri 1 ve 2 takımları almak için pozisyonlar olarak. Z yukarıya, X arkaya. Bu eksen sistemleri, resimde gösterildiği gibi, uç tutucuların eksen sistemlerine uymalıdır.

2. İşleme

Operasyonların programlanması, tutucusuz takım ile yapılır. Burada bir kaba işleme operasyonu (uç C) ve bir finiş operasyonu (uç D) programlıyoruz.

3. Takımları monte etme

MTE Takımlandırma menüsünde, 2 takım montaj için bekliyor. Bir sağ tıklayın Spindle takım desteğinde, ‘Ekle > a solid toolholder’ seçebilirsiniz. Flash takımını seçin.

Şimdi sadece sürükle ve bırak 2 takımı tutucunun 2 konumuna.

Özel Durum

Ayrıca yönetebilir miyiz Flash insert holder ?

Burada, the Flash holder bir insert holder .

Sorun: Ekle tutucu, takımın bir parçasıdır. Bu tür bir takımı yönlendirmek için yukarıda sunulan yöntemi kullanamayız.

Çözüm

Çözüm bunu oluşturmaktır ekle tutucu olduğu gibi 2 ekle tutucu + 1 tutucu :

• 2 ekle tutucu: tutucunun katısı yok, sadece eksen oluşturma ekleri konumlandırmak için. Uyarı: Sembollerin oluşturulabilmesi için dosyada bir 'sahte' katı bulunmalıdır.

• 1 tutucu dahil katı .

Semboller oluşturulduktan sonra, işlemleri ekleme tutucu + takım tutucu ekleme her bir takımda.

MTE takımlandırma menüsünde, 2 takım tutucuyu kırın ve son olarak tek bir takım oluşturmalısınız: lütfen tüm süreci takip etmek için videoyu izleyin!

Ayrıca buradan tutucu sembollerini indirebilirsiniz: Çift uç tutucu.zip

Sorun

Bir opelist uygulamasında sistem neden takım adının sonuna ‘_1’ ekliyor?

Çözüm

Sorunun açıklaması:

Opelist, 'X5-Flat End Mill - D08 - R.F05' ve 'X5-Flat End Mill - D08 - F.F05' takımlarını içerir ve bunlar GO2cam takım kütüphanesinde de mevcuttur. Bu opelist daha önce veya hatta bir gün önce oluşturulmuştur.

Bu arada, takım kütüphanesindeki takımda bazı değişiklikler yapılmış olabilir. Bu değişiklikler, boyut farklılıkları veya hatta sadece bir yorum olabilir.

Mevcut projede opelist uygulandığında, mevcut takım kütüphanesi ile opelist ile kaydedilen takımlar arasındaki bu farklılıklar tespit edilir ve Bu gibi durumlarda, sistem takım adının sonuna '_1' ekler.

Bu sorun da MTE ortamına uzanır ve takım numaralandırması ile takımların otomatik montajında sorunlara neden olur.

Nasıl düzeltilir?

Bu durumun önüne geçmek için, Opelist menüsünde ' Takımları Güncelleştir ' adlı bir seçenek bulunmaktadır. Bu, opelist'teki takımları kütüphanedeki takımlarla karşılaştırarak güncellemenizi sağlar.

Sadece tıklayın, güncellemek istediğiniz opelisti seçin ve güncellemek için aç'ı tıklayın.

Soru

Kovan takımları nelerdir, hangi türleri mevcuttur ve GO2cam'de hangi operasyonlar/işleme döngüleri için geçerlidir?

Cevap

Geleneksel parmak frezeler veya küre uçlu kesicilerin aksine, kovan takımları silindirik veya küresel bir şekle sahip olup, kavisli, kovan benzeri bir geometriye sahiptir. Bu tasarım, araca çoklu yarıçap profilleri sağlar ve özellikle karmaşık ve yüksek hassasiyetli uygulamalarda işleme konusunda çeşitli avantajlara sahiptir. Aracın başlıca avantajları şunlardır:

1. Azaltılmış İşleme Süresi : Kovan takımlarının büyük etkili yarıçapı, daha büyük paso derinliklerine ve daha az geçişe olanak tanıyarak işleme süresini önemli ölçüde azaltır.

2. Geliştirilmiş Yüzey Kalitesi : Kovan takımların kavisli profili daha iyi bir yüzey kalitesi sağlar, çünkü iş parçasıyla daha geniş bir alanda temas halinde kalabilir.

3. Artan Takım Ömrü : Azaltılmış kesme kuvvetleri ve malzeme ile optimize edilmiş temas nedeniyle, kovan takımlar genellikle geleneksel kesicilere göre daha uzun bir takım ömrüne sahiptir.

4. Karmaşık Geometrilerde Verimlilik : Kovan takımlar, havacılık, otomotiv ve kalıp imalat endüstrilerinde sıklıkla bulunan karmaşık, serbest form yüzeylerin işlenmesinde özellikle etkilidir.

Kovan takımların türleri ve kullanılabildikleri çevrimler aşağıda ayrıntılı olarak verilmiştir:

Lens freze Kesici

Freze>Şekil>Otomatik: millyuGO, Kaba İşleme / Ara Kaba, Yüzeye Göre Kaba, Cep, Yüzey, Finiş

Şekil frezeleme>Kaba/Ara kaba: Kaba, Tekrar Kaba, Spiral ve Finiş Tekrar İşleme hariç tüm finiş çevrimleri, Profil Yansıtma, 5X Expert çevrimleri

Oval freze kesici

Şekil frezeleme: Z Seviyeli İşleme, 5X Expert çevrimleri

Kovan freze kesici

Şekil frezeleme: Z Seviyeli İşleme, 5X Expert çevrimleri

Lens Barel Freze Takımı

5X Expert çevrimleri

Konik Barel Freze Takımı

5X Expert çevrimleri

Sağdaki tanıtım videosunu izleyebilirsiniz.

Soru

Değişen hatvelerle diş çekme işlemleri nasıl yapılır?

Cevap

Diş Freze Kesici için takım sayfasında, bir dizi hatve tanımlayabiliriz.

Hesaplama mekanizması:

• Hatve aralığını ayarlayın Evet ,

• Maksi adım seçeneği etkinleştirildi.

• 'Mini adım', (TP) Adım değeri tarafından belirlenir

• Kesme uzunluğu otomatik olarak mini adım değerine zorlanır,

• Uç Sayısı otomatik olarak 1'e zorlanır.

Diş çekme strateji sayfasında, adım alanı etkinleşir. Yalnızca takım sayfasında tanımlanan Mini adım ve Maksi adım aralığında bir değer girebilirsiniz, aksi takdirde bir hata mesajı alırsınız.

Avantajı, aynı takımın farklı hatvelere sahip birkaç deliği işlemek için kullanılabilmesidir. Bu parametrelerin uygulanmasını gösteren sağdaki bir videoyu izleyin.

Soru

Bir takımın kullanılabilir uzunluğunu ve çapını nasıl değiştirebilirim?

Cevap

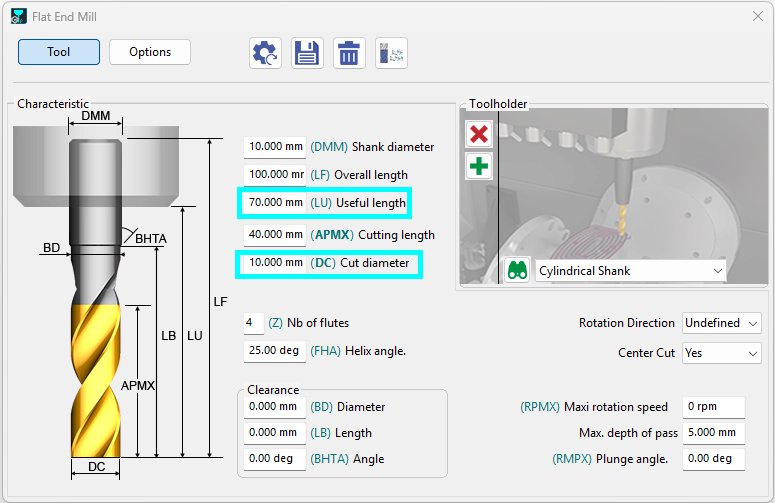

1. Bir takımın kullanılabilir uzunluğunu ve çapını manuel olarak değiştirmek için parametrelere takım sayfası aracılığıyla erişilebilir.

2. Kullanılabilir uzunluğu ve takım çapını hızlı bir şekilde değiştirmek için klavye kısayolları kullanılabilir:

   1. Kullanılabilir uzunluk

      1. Kullanın yukarı ok Kullanılabilir uzunluğu artırmak için key veya + key.

      2. Kullanın aşağı ok Kullanılabilir uzunluğu artırmak için key veya - Kullanılabilir uzunluğu azaltmak için key.

   2. Takım çapı

      1. Kullanın sağ ok Kullanılabilir uzunluğu artırmak için key veya * Kesme çapını artırmak için key.

      2. Kullanın sol ok Kullanılabilir uzunluğu artırmak için key veya / kesme çapını azaltmak için tuş.
