Gelişim Noktası, takım değiştirme noktasıdır. Takım değiştirme noktalarının yönetimi için çeşitli yapılandırmalara izin veren makine düzenleme penceresinde erişilebilir:

Gelişim Hareket Türü

The Evolution motion defines the tool movement at the end of machining to the tool change point based on the driven point chosen. The Evolution motion type can be of various configurations as visible on the image above; either motion only in X veya Z, X'te hareketin ardından Z veya bunun tersi veya ZX'i izleyen diyagonal bir hareket kombinasyonu.

Önce X Sonra Z
ZX

Yalnızca Z

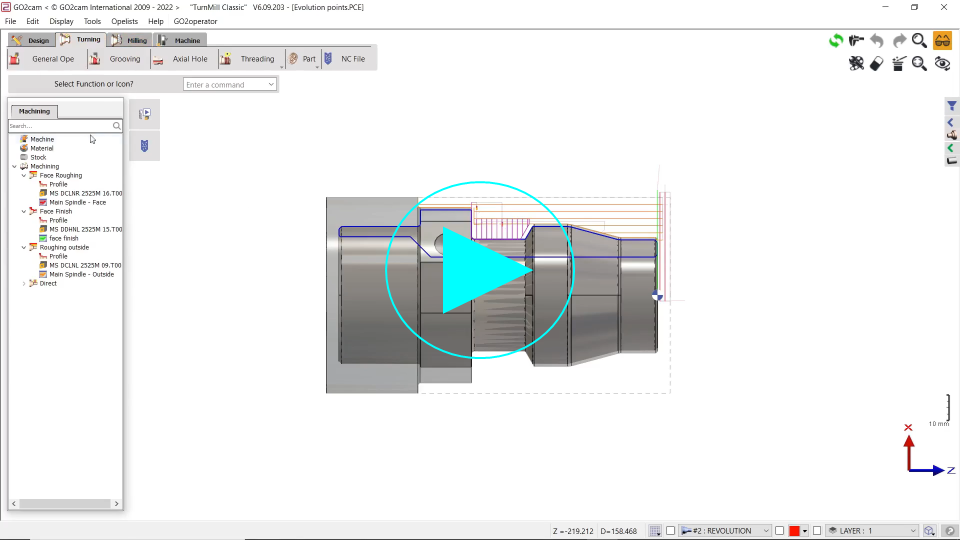

Sağda, hareket türlerinin bazılarını gösteren bir video izleyebilirsiniz.

Evolution Motion Type.png
Gelişim Hareket Türü

Sürücü Nokta

Takımın hareketi, seçilen Sürücü noktası seçeneği ve tanımlanan ZXY koordinatlarının değerleri tarafından yönlendirilir.

Takım Seçeneği

Takım ucu, ayarlanan ZXY koordinatlarına kadar hareket eder.

Taret Seçeneği

Bu seçenekte, takım, tarette tutulan takımın (kırmızı haçla gösterilen) noktası tanımlanan ZXY koordinatlarında olana kadar hareket eder.

Maksimum Takım seçeneği

Parçada kullanılan en uzun takım dikkate alınır.

Bu takım, gelişim noktası koordinatlarında yaklaşır ve geri çekilir.

Göreceli Takım/Stok seçeneği

Aynı Maksimum Takım gibi, hesaplama en uzun takıma göre yapılır, ancak en uzun T10 arası gönderiler ve T1 yalnızca.

Çevrim 1: Takım T10

Çevrim 2: Takım T1

Relative tool-20231201-112540.png

Takım/Stok, Maksimum Takım/Stok

Takım seçeneği ve Maksimum Takım seçeneği Stoğa göre . Aynı seçenekler Maksimum Takım ancak hesaplama mutlak değil, göreceli noktaya göre Kalan stok .

Sağda, Takım, Taret ve Maksimum takım seçeneklerine örnekler gösteren bir video bulacaksınız.

Driven point.png
Sürücü Nokta

Sağda, Araç/Stok seçeneğinin örneğini gösteren bir video bulacaksınız.

Driven Point Tool - Stock.png
Sürülen Nokta Aleti - Stok

ZX Geri Çekme B Oryantasyonu için

Bu seçenek çok özel bir durumda kullanılır:

  • The aynı takım tarafından kullanılır 2 çevrim,

  • There is a Pasolar arası hareket the 2 çevrim.

Böyle bir durumda, yeni oryantasyonun güvenli bir şekilde yapılmasını sağlamak için bir geri çekilme noktası eklenir.

Konum/Dizin Zamanı

These 2 options, Takım için konum zamanı and Takımlar arası indeksleme süresi , set the time for a complete tool change. Takım için konum zamanı is the time for a tool change between 2 cycles, excluding the time for tool indexing in the turret, which is defined by the Takımlar arası indeksleme süresi .

Numaralandırma sayfasında takım sayısını tanımlamalısınız.

Örnek:

Çevrim 2 ve çevrim 3 arasında 1 takım değişimi 50 s

T1 ve T10 arasında 3 indeksleme = 3 x 10 sn = 30 sn

Toplam = 80 sn.

Taret yönü Tek döndüremezsin T10'dan T1'e ama Yalnızca T1'den T10'a: 9 indeks zamanı!

Toplam süre = 140 sn.
