Sunum

Oluşturulan diş açma noktalarına göre deliklerin otomatik oluşturulması. Bu delikler frezeleme ortamında otomatik işleme ile işlenir.

Not: Bu işlev yalnızca frezeleme lisansına sahipseniz kullanışlıdır, aksi takdirde delik varlıklarını işleyemezsiniz.

Bu durumda, deliklerin koordinatlarını almak ve bunları manuel olarak delmek için atölye belgelerindeki 'Delik Tablosu' sayfasını dışa aktarmak geçici bir çözümdür.

Diş açma delmelerini oluşturma

  1. İşleve tıklayın

  2. Varsayılan olarak deliklere yalnızca 1 delme işlemi atanacaktır; bir punta yapılması gerekiyorsa, diyalog bölgesindeki ilgili kutuyu işaretleyin.

  3. Yeşil onay işaretiyle doğrulayın

  4. Diş açma noktalarının listesi bir tabloda görüntülenir. Diş açma noktası manuel olarak oluşturulmuşsa veya diş açma noktasının hesaplanmasında bir sorun varsa, çap ve derinlik ??? .

Uyarı ile görüntülenir: diş açma noktası seçim sırasında manuel olarak oluşturulmuşsa, hiçbir derinlik veya çap atanmaz, sonuç olarak hiçbir delik oluşturulmaz!

Diş açma noktalarını delme

  1. Parçayı kaydedin

  2. EDM ortamından çıkın

  3. Frezeleme Ortamına Girin

  4. Frezeleme'ye gidin, ardından Delikler menüsünü seçin ve otomatiği seçin. Optimizasyon türünü (genellikle düzlemle) seçin ve hesaplamayı başlatın.

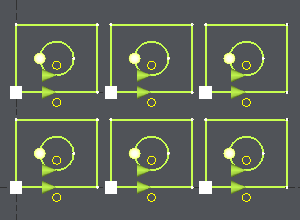

İşte bir EDM parçası örneği.

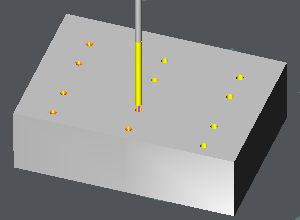

Diş açma noktasının delinmesi
