Çevrim: Kaba İşleme

Tanım

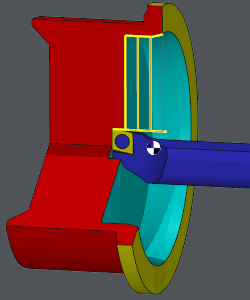

İç kaba işlemenin her geçisinden önce bir delme takım yolunu programlayabilirsiniz. Bu seçenek, delme işlemini ve takım değişikliğini önlemeyi sağlar.

Elbette, hem delme hem de rayba işlemlerini yapabilen özel bir takım kullanmalısınız (örnek: Ceratizit üreticisinden EcoCut takımları).

Bu yeni stratejiyi uygulamak için, takım sayfasında ve çevrim sayfasında uyulması gereken bir dizi kural vardır, aksi takdirde parametre kullanılamaz kalır:

  • parametre Delme Çapı içine doldurulmalıdır delik kateri sayfası ,

  • kesme kenarının açısı KAPR olarak ayarlanmalıdır 90° ,

  • takım yolundaki çevrim tipi ' Yüzey ',

  • modunda tanımlanmalıdır Raybalama sırasında delme seçeneğini ' olarak ayarlayın '.

  • Evet

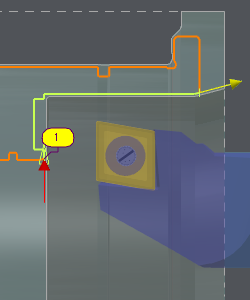

alttan üste başlangıç vektörü dikey olarak ayarlanmalıdır (gösterildiği gibi) Geometri seçilmelidir

, aksi takdirde delme yapılamaz.

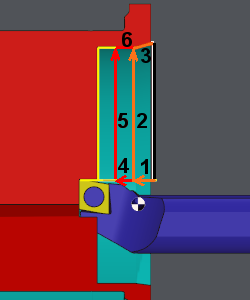

Oluşturulan takım yolu aşağıdaki gibidir:

1: 1. geçişte delme,

2 ve 3: 1. kaba işleme geçişi,

nci Geri çekme, 4: 2. geçişte delme

geçişi Geri çekme, 5 ve 6: 2. kaba işleme geçişi, vb.

(blue star) Kaba işleme çevriminde raybalama sırasında delme hakkında bir video izleyebilirsiniz:

Program a Drilling - Reaming Method 1.png
