GO2cam, kullanıcıların kelepçe veya fikstür gibi bileşenleri 2B eskizler veya 3B geometriye dayalı olarak hızlı bir şekilde oluşturmalarına olanak tanıyan bir işlev sağlar. Bu, her ayrıntıyı manuel olarak tanımlamadan sembolleri işleme ortamına entegre etmek için kullanışlıdır.

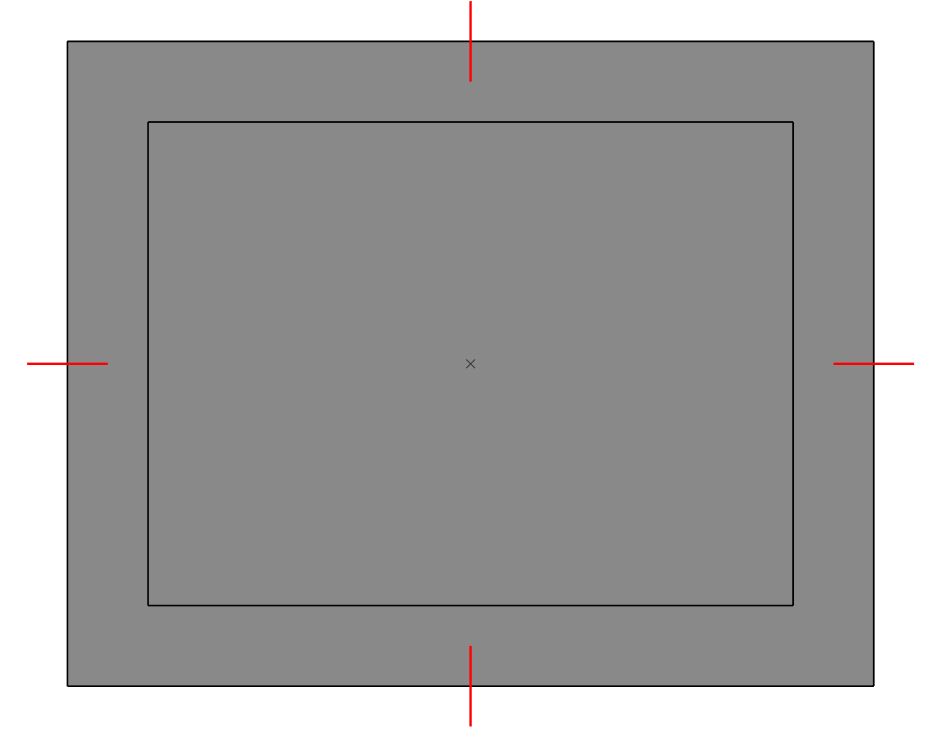

2B veya 3B elemanlardan bir bileşen oluşturmak için, gerekli geometriyi (örneğin, dört 2B çizgi segmenti veya 3B katı) istenen konuma (örneğin, bir kelepçenin pençelerinin oturacağı yere) çizerek başlayın.

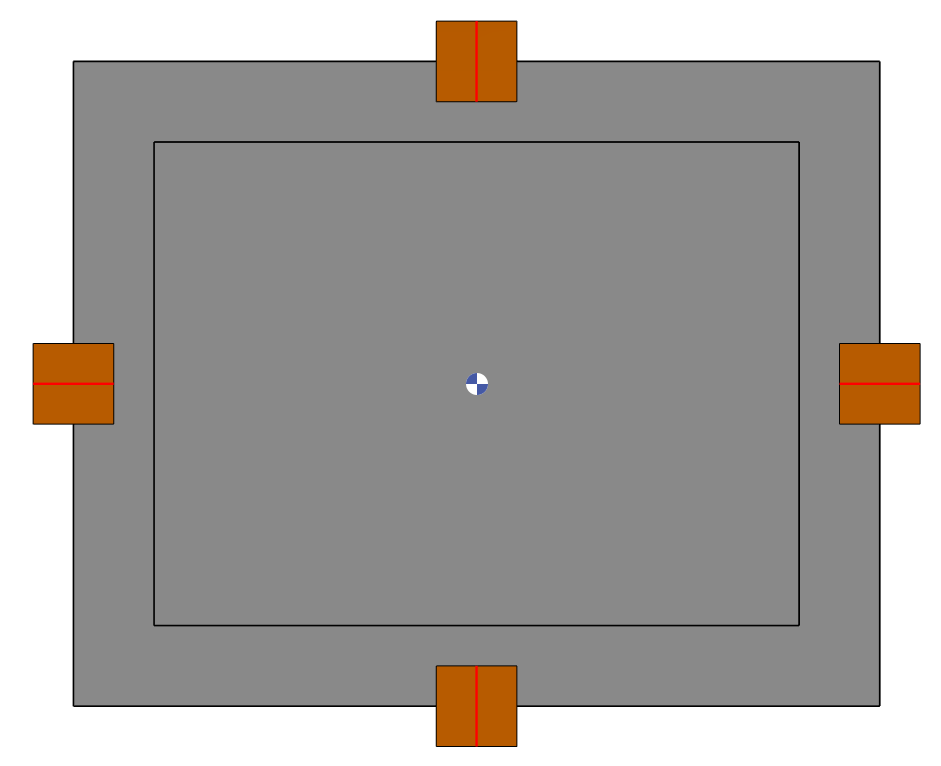

( Resim 1 )

Ardından Frezeleme>NC Dosya > 2B veya 3B Elemanlardan Bileşen Oluşturma'da gösterildiği gibi öğesine gidin. Diyalog kutusunda ( Resim 2 ), bileşenin boyutlarını belirtin, gerektiğinde çarpışma algılamasını yapılandırın ve ilgili geometriyi seçin.

GO2cam, seçilen tel kafes veya katıyı bir bileşen sembolüne dönüştürecektir.

Görüntüleme çubuğuna tıklayarak sembolün görünürlüğünü gizleyebilir veya şeffaflığını değiştirebilirsiniz.
