Çevrim : Derin Delik, Clevis

Tanım

Clevis modunun davranışı aşağıda açıklanmıştır.

İşlemenin amacı, iki veya daha fazla eş eksenli delik arasındaki hareketleri hızlandırmaktır .

İçinde Clevis mode, parametrelerin çoğu erişilebilir değil.

Tanımlanacak tek önemli parametre, ilerleme hızı değeridir işlenmiş delikler arasında.

Bu parametre Teknoloji sayfasında bulunur.

Clevis modunu kullanmak için, işlenmiş delikler must be unified in bir ve sadece delik varlık.

İki çalışma yolu vardır:

  1. HMF ekstra modülü mevcut değilse, standart delik fonksiyonunu kullanın.

  2. HMF mevcutsa, şekilleri kurtarın ve delikleri birleştirin.

1. Aşağıdaki işlem 2B geometri veya katı üzerinde de kullanılabilir.

Ne yapılması gerekiyor toplam uzunluk ile benzersiz bir delik oluşturmak işlenecek çeşitli deliklerden.

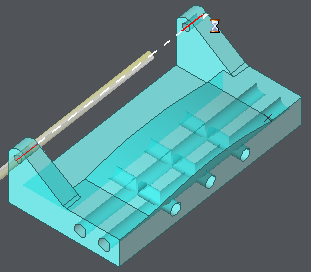

Sağdaki örnek için, her biri 50 mm uzunluğunda iki kez iki eş eksenli delik vardır, ancak toplam uzunluk 330 mm'dir. Ardından, 330 mm uzunluğunda bir delik oluşturun.

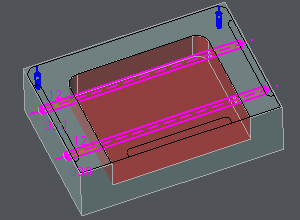

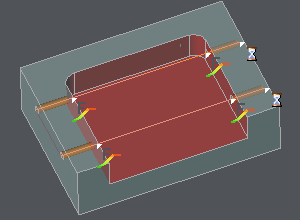

Stok yönetimi nedeniyle, cep deliklerden önce işlenirse, clevis modu uygulanır. Cep içinde ilerleme daha yüksektir.

2. Delik İşleme Features (HMF) modülü mevcutsa, Delik Tanıma Fonksiyonu kullanılabilir.

Bu komut Çizim / Gölgeli Model / Katı Üzerinde Operasyon bölümünde ve Arayüzler bölümünde, Gölgeli Model / Geometrik hesapla bölümünde bulunabilir.

Delikleri birleştirmeden önce, Z yönünün aynı olup olmadığını kontrol edin. Değilse, ters çevrilecek deliği seçin ve iletişim kutusunun altındaki Ters çevir komutunu tıklayın.

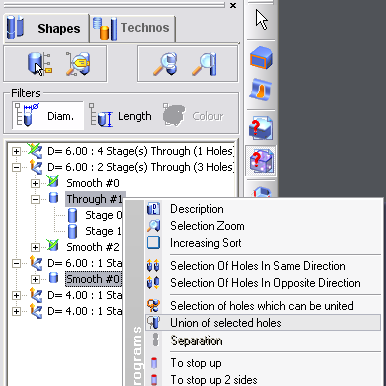

Bundan sonra, çoklu seçme için Ctrl tuşu ile ağaçta birleştirilecek delikleri seçin.

Sonra sağ tıklayın, Seçilen deliklerin birleşimi.
