Delik açma kafası, freze makinelerinin tornalama işlemlerini gerçekleştirmelerini sağlayan ve tek bir kurulumda frezeleme ve tornalama özelliklerini etkili bir şekilde birleştiren bir işleme aparatıdır. Bu özel takım tutucular, makine miline monte edilir ve mevcut delikleri hassas bir şekilde büyütmek, bitirmek veya değiştirmek için ayarlanabilir kesici takımları tutar.

Yaygın Kullanımlar:

  • Delikleri hassas çaplara büyütme.

  • Delik yuvarlaklığını ve yüzey kalitesini iyileştirme.

  • Sıkı toleranslarla iç çapların işlenmesi

  • Yanlış hizalanmış veya merkezden uzak deliklerin düzeltilmesi.

Avantajlar:

  • Yüksek Hassasiyet – Hassas ayarlamalar sağlar.

  • Çok yönlülük – Tek bir kafa ile çeşitli çaplarda delik açabilir.

  • Daha İyi Yüzey Kalitesi – Yalnızca delmeye göre daha düzgün delikler üretir.


Ana Özellikler Sıkıcı Kafa Ürünü dahil:

  • Uyumluluk Dikey ve Yatay İşleme Merkezleri .

  • Entegrasyonu Önde gelen üreticilerin (örneğin, d’Andrea) delik açma kafaları .

Sınırlılama

  • Tek eksen kontrolü Sistem şu anda yalnızca Bir yönetilen döner eksen (U ekseni)


Makine Dosyası Yapılandırması

Makineyi doğru şekilde kurmak için:

Spindle ve delme kafasını yükleyin makine dosyasına

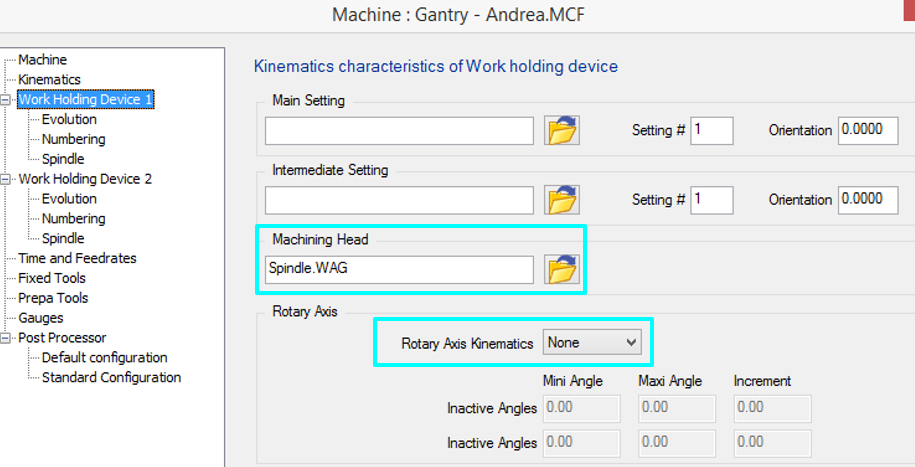

  1. The 3 eksen spindle olarak tanımlanır İş Parçası Tutucu #1 .

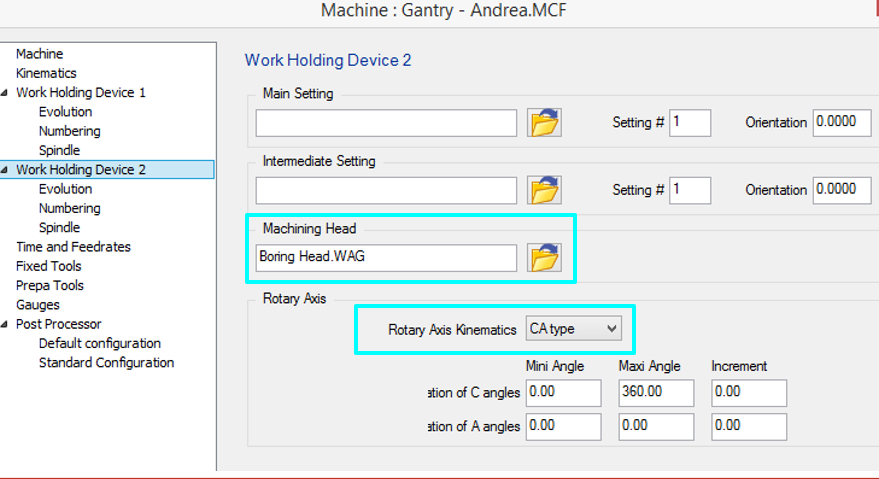

  2. The Sıkıcı Kafa olarak tanımlanır İş Parçası Tutucu #2 .

image-20250423-100242.png image-20250423-100433.png

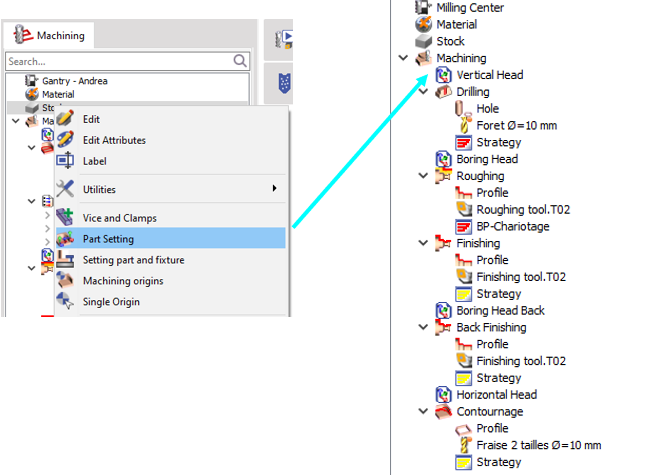

Parça Ayarı

The Parça Ayarlama fonksiyonu Kinematikler arasında kolay geçişe olanak tanır. Kullanıcının, makine kurulumunu yeniden tanımlamadan farklı kafa konfigürasyonları (örneğin, freze mili veya delme kafası) arasında kolayca geçiş yapmasına olanak tanır.

Delik açma kafası şu şekilde tanımlanmıştır İş Parçası Tutucu #2 Parça ayarı, aktif kinematiğe bağlı olarak doğru takım yolunu ve son işlem çıktısını sağlar. Özellikle frezeleme ve tornalama işlemleri arasında geçiş yaparken, doğru takım yönlendirmesinin korunmasına yardımcı olur, özellikle de ... ile çalışırken Döner tablolar (örneğin, tek bir kurulumda bir parçanın zıt taraflarının işlenmesi).

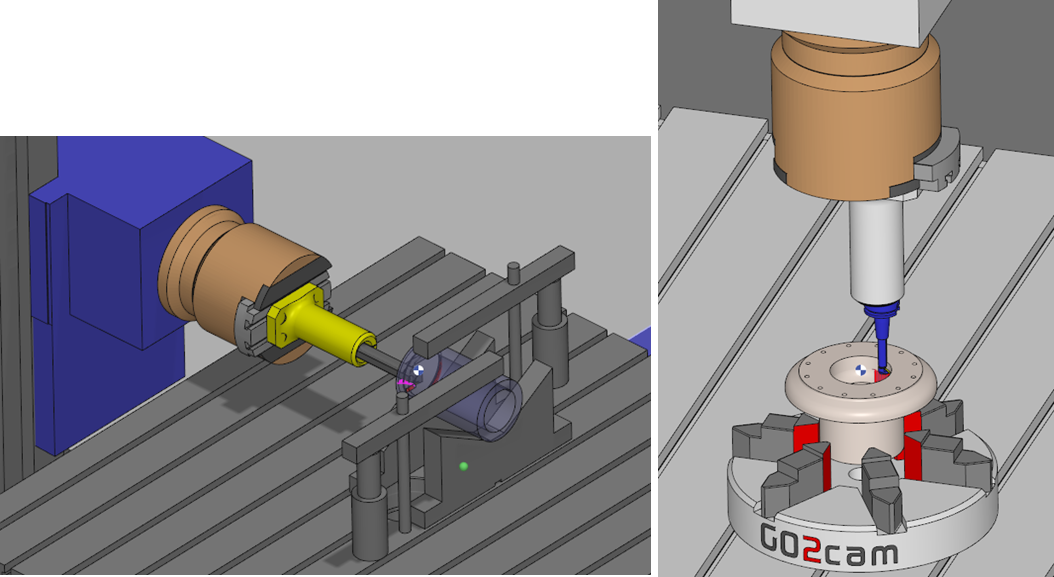

Kullanım Örneği:

  1. Frezeleme İşlemleri İçin Standart mili seçin (İş Parçası Tutucu #1).

  2. Torna/Delme İşlemleri İçin : GO2cam'e geç Sıkıcı Kafa (İş Parçası Tutucu #2) Parça Ayarı ile.

  3. Çok Taraflı İşleme Eğer döner tabla mevcutsa, Parça Ayarı, tek bir işlemde iş parçasının farklı yüzeylerinin işlenmesi için doğru takım konumlandırmasını sağlar.
