Tanım

Bu komutlar, yaklaşma ve geri dönüş hızlı hareketlerini tanımlamanıza olanak tanır.

Yaklaşma mesafesi (A)

İlk işleme elemanına göre yaklaşmayı tanımlayan mesafeyi girmenize olanak tanır. Giriş, giriş açısına göre yapılır. Değer sıfır ise, giriş noktası, SEÇ paneli Yaklaşma işleviyle tıklanan geometri noktasına karşılık gelir.
Değer sıfır değilse, giriş noktası şuradan hesaplanır:

• İlk elemanın ucu.

• Giriş dışa taşması.

• Giriş yay yarıçapı.

Yaklaşma açısı (B)

Yaklaşma noktasının otomatik konumlandırılması için açıyı girmenize olanak tanır. Bu açı, ilk işlenmiş elemanın ucuna veya dışa taşmanın ucuna veya giriş yay yarıçapının ucuna göre uygulanır.

Geri dönüş mesafesi (C)

Son işleme elemanına göre geri dönüşü tanımlayan mesafeyi girmenize olanak tanır. Giriş, çıkış açısına göre yapılır. Değer sıfır ise, çıkış noktası, SEÇ paneli Geri Dönüş işleviyle tıklanan geometri noktasına karşılık gelir.
Değer sıfır değilse, çıkış noktası şuradan hesaplanır:

• Son elemanın ucu.

• Çıkış dışa taşması.

• Çıkış yay yarıçapı.

Geri dönüş açısı (D)

Geri dönüş noktasının otomatik konumlandırılması için açıyı girmenize olanak tanır.
Bu açı, son işlenmiş elemanın ucuna veya dışa taşmanın ucuna veya çıkış yay yarıçapının ucuna göre uygulanır.

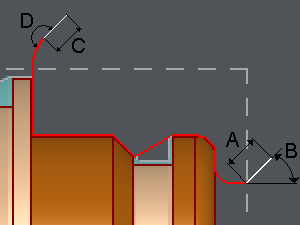

A. Yaklaşma mesafesi (=10mm)
B. Yaklaşma açısı (=45°)
C. Geri dönüş mesafesi (=10mm)
D. Geri dönüş açısı (=180°)
