사이클 라이브러리 사용에 대한 몇 가지 흥미로운 정보:
-
라이브러리 및 '테크노 파일'
-
헤더를 사용자 정의하는 방법.
이 페이지에 제공된 정보는 밀링, 터닝 및 와이어 EDM에 공통적으로 적용됩니다.
|

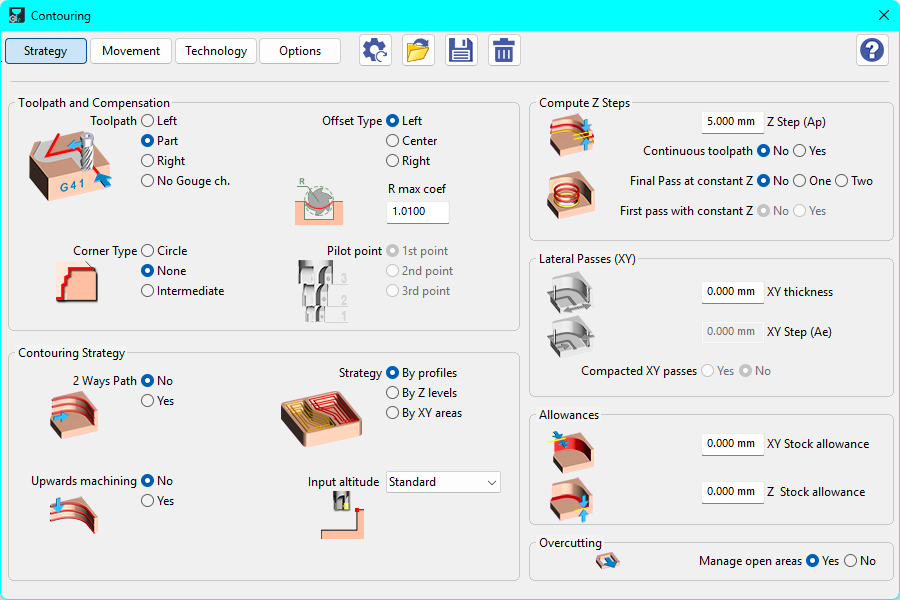

전략 대화 상자는 이제 더 나은 시각적 이해를 위해 더 큰 글꼴과 아이콘/이미지로 더 커졌습니다. |
|
1. 라이브러리 및 '테크노' 파일
라이브러리 사용
사이클 라이브러리에 들어가서 한 유형의 작업을 선택하면 대화 상자는 다음과 같습니다.
|
현재 선택 : 여기에 이름이 쓰여 있지 않으면 기본 설정 사이클이 적용됩니다. 현재 선택 항목에 적용하려면 줄에 제공된 옵션과 값을 수정할 수 있습니다. 목록에서 '테크노' 파일을 선택하면 [2] 이 파일이 해당 영역에 나타납니다. [1] 자체 설정 및 값으로. |
|
테크노 파일 목록 : 테크노 파일은 사용자의 설정 및 기본 설정으로 정의된 사용자 정의 사이클입니다. 필요한 만큼 많은 테크노 파일을 정의할 수 있습니다. 이를 만드는 방법은 아래를 참조하십시오. |
|
단위 : 미터법과 영국식 중에서 공구 단위 선택. 버전 V610부터 GO2cam에서 숫자 시스템(예: 영국식)으로 작업할 수 있지만 다른 시스템(예: 미터법)으로 정의된 공구로 프로그래밍할 수 있습니다. |
|
라이브러리 : GO2cam에서 제공하는 테크노 파일은 ' 표준 '을 선택하면 표시됩니다. ' 사용자 '를 선택하면 생성한 테크노 파일만 표시됩니다. |
테크노 파일 생성
GO2cam은 사용 가능한 각 가공 사이클에 대해 짧은 목록 테크노 파일을 제공합니다. 테크노 파일은 옵션 라이브러리가 '표준'으로 설정되면 목록에 표시됩니다.
물론, 자신만의 테크노 파일을 만들 수 있습니다. 이것은 가공 프로세스 및 노하우의 가장 첫 번째 수준의 사용자 정의입니다.
이 단계는 매우 쉽습니다. 전략 페이지에 들어가서 4개의 다른 페이지(전략, 이동, 기술 및 옵션)에서 원하는 대로 설정을 정의하십시오. 완료되면 대화 상자 상단의 플로피 디스크 아이콘 을 클릭하고 테크노 파일에 이름을 지정하십시오 . 정의되면 테크노 파일이 라이브러리가 '사용자'로 설정된 경우 목록에 나타납니다. 이 사이클 유형을 선택할 때마다 이 테크노를 찾을 수 있습니다. 원하는 만큼 파일을 만들고 쉽게 인식할 수 있는 이름을 지정할 수 있습니다.
|
|
2. 헤더를 사용자 정의하는 방법
헤더 행을 사용자 정의하여 용이하게 가공 사이클에서 매개변수를 편집할 수 있습니다.
헤더 제거
수행할 때 마우스 오른쪽 버튼을 클릭하십시오. 헤더 행에서 [1] , a list of parameters [2] will appear.
체크 해제 매개변수 옆의 확인란을 선택하면 테이블에서 열이 제거됩니다 .
전역 추가
이 옵션을 사용하면 사용자가 추가 parameter column 모든 사이클 테이블(millyuGO pocket, Facing Pocket, Pocket,…)에서 사용할 수 있습니다.
파라메터 컬럼에 마우스 오른쪽 버튼 클릭
Left-click on Global add [3] .
Global Deletion
이 옵션을 사용하면 사용자가 제거 a parameter column 모든 사이클 테이블(millyuGO pocket, Facing Pocket, Pocket,…)에서.
파라메터 컬럼에 마우스 오른쪽 버튼 클릭
Left-click on Global Deletion [4] .
이동 헤더
이 옵션을 사용하면 사용자가 이동 a parameter column (No translation needed)
Click and Drag 컬럼 추가
|
|
