Defining Passes
패스 유형은 매우 정확한 색상 규칙에 따라 정의되며, 이는 가공 트리에서 패스 유형을 선택하거나 패스 표시를 확인할 때 매우 유용합니다.
|
재질 |
노란색 가공 후 남아 있는 재질의 측면입니다 |
|
회색 남아 있지 않은 재질의 측면입니다 |
|
|
다이 형상의 경우, 흰색 더 이상 재질이 없음을 의미합니다(재질이 떨어짐) |
|
|
툴패스 |
파란색 툴패스는 선택된 프로파일과 같은 방향입니다 |
|
빨간색 역방향 툴패스입니다 |
사용 가능한 패스 유형 목록:
|
다이 커팅 |
펀치 커팅 |
||||
|
완성 슬러그 커팅 전에 정지하는 프로파일입니다. |
|
완성 슬러그 커팅 전에 정지하는 프로파일 |
||
|
|
부분 패스: 부분 프로파일/역 부분 프로파일 거친 가공 및 반정삭 패스 |
|
|
부분 패스: 부분 프로파일/역 부분 프로파일 거친 가공 및 반정삭 패스 |
|
|
슬러그: 슬러그 커팅/역 슬러그 커팅 |
|
|
슬러그: 슬러그 커팅/역 슬러그 커팅 |
|
|
부분: 마이크로 슬러그 값까지 슬러그 커팅(홀수 패스) 슬러그: 역 마이크로 슬러그 커팅(홀수 패스) |
|
|
부분: 마이크로 슬러그 값까지 슬러그 커팅(홀수 패스) 슬러그: 역 마이크로 슬러그 커팅(홀수 패스) |
|
|
부분: 마이크로 슬러그까지 역 슬러그 커팅(짝수 패스) 슬러그: 역 마이크로 슬러그 커팅(짝수 패스) |
|
|
부분: 마이크로 슬러그까지 역 슬러그 커팅(짝수 패스) 슬러그: 역 마이크로 슬러그 커팅(짝수 패스) |
|
|
정삭 패스: 완성 패스 및 역 완성 패스 |
|
|
정삭 패스: 완성 패스 및 역 완성 패스 |
각 단일 가공 작업에 패스 유형을 적용할 수 있습니다. 이 방법을 사용하면 부분 및 역 절단으로 작업별로 가공 작업을 프로그래밍한 다음 슬러그를 절단하고 마지막으로 정삭 패스를 사용합니다.
|
전략 생성 또는 수정의 패스 유형 절단 패스 유형은 전략 생성 또는 편집 중에도 액세스할 수 있습니다. 트리에서 전략 이름을 마우스 오른쪽 버튼으로 클릭하여 절단 전략을 추가합니다. 절단 전략을 마우스 오른쪽 버튼으로 클릭하여 절단 옵션 유형에 액세스합니다. 약간 다른 아이콘이 있지만 동일한 패스 유형 목록이 제공됩니다. |
|
Odd and Even Passes
홀수 패스와 짝수 패스는 마이크로 슬러그 및 슬러그 절단 작업이 정의되기 전에 프로파일에 적용된 부분 패스의 총량으로 간주됩니다. 패스 유형을 기반으로 사용자가 정의한 절단 패스의 양은 전략과 홀수 또는 짝수의 부분 패스 수를 결정합니다. 개념을 더 잘 이해하기 위한 몇 가지 사례는 다음과 같습니다.
|
사례 1 여기서는 동일한 방향으로 바로 뒤에 슬러그 절단이 있는 단일 부분 절단이 있습니다. 이것은 일반적인 주간 전략입니다. 부분 패스 수는 1이므로 홀수 . |
|
|

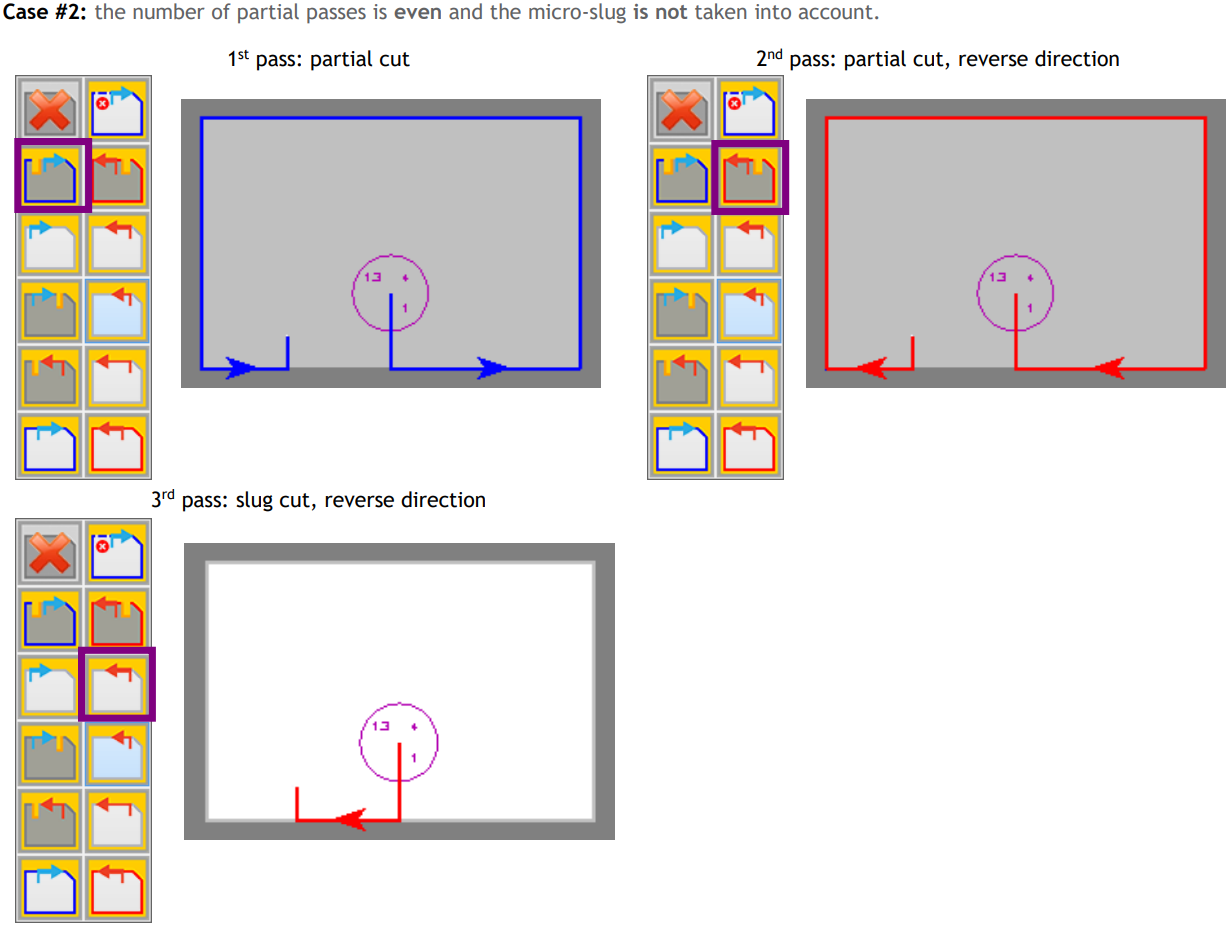

사례 2 여기서는 부분 절단 다음에 역 부분 절단이 있고, 그 바로 뒤에 역방향으로 슬러그 절단이 있습니다. 이것은 또한 작업자가 부품을 최대한 빨리 완성할 수 있는 주간 전략의 일반적인 예입니다. 부분 패스 수는 2이므로 짝수 . |
|
|
사례 3 여기서는 부분 절단 다음에 동일한 방향으로 마이크로 슬러그 절단이 있고, 그 뒤에 역방향으로 슬러그 절단이 있습니다. 마이크로 슬러그는 작업자가 낮에 마무리할 최소한의 재료를 남겨두는 야간 전략의 일반적인 예입니다. 부분 패스 수는 1이므로 홀수 . |
|
|
사례 4 여기서는 부분 절단 다음에 역 부분 절단이 있고, 그 뒤에 마이크로 슬러그 절단이 있습니다. 슬러그 절단은 그 뒤에 역방향으로 수행됩니다. 사례 3과 마찬가지로 이것은 야간 전략입니다. 부분 패스 수는 2이므로 짝수 . |
|
