사이클: 주조, 소재, 주조(거친 재작업), 소재(거친 재작업), PAM
정의
이 매개변수를 사용하면 각 가공 단계에서 공구를 오프셋할 수 있습니다. 목적은 공구 플랭크가 부품 벽과 접촉하지 않도록 하는 것입니다.
설정
-
이 옵션은 수직 벽에 사용할 수 있습니다
-
제한 프로파일을 정의해야 합니다.
-
고정된 오프셋 값이나 각도는 없습니다. 가공된 형상의 바닥에 적용되는 최대 오프셋 값을 정의합니다 . 모든 단계는 이 최종 값에 따라 계산됩니다.
-
사이클의 전략 페이지에서 제한 영역을 '내부'로 설정해야 합니다.
|

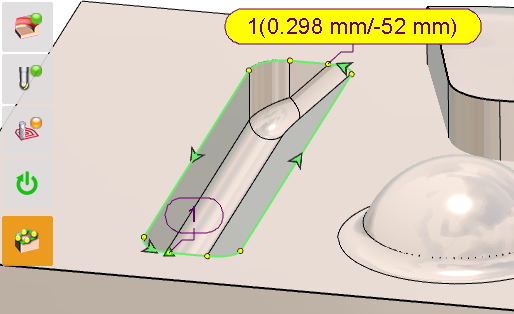

수직 벽과 경사면이 하나씩 있는 포켓의 예입니다. 제한 프로파일이 정의됩니다.
|
측면에서 수직 벽에 소재 여유가 남아 있음을 알 수 있습니다. 각 Z 단계에서 작은 후퇴가 정의되며, 각 후퇴는 이전 후퇴보다 약간 더 큽니다.
|
