테크노 테이블 다양한 재료와 조건에 맞춰 절삭 공정을 최적화하는 데 도움이 되는 미리 정의된 가공 매개변수 집합을 참조합니다. 이러한 테이블에는 다음과 같은 정보가 포함되어 있습니다.

  • 절삭 속도 : 와이어가 재료를 절단하는 속도입니다.

  • 와이어 공급 속도 : 와이어가 기계를 통해 공급되는 속도입니다.

  • 전기 설정 : 전압, 전류 및 펄스 지속 시간과 같은 매개변수입니다.

  • 플러싱 압력 : 재료 파편을 제거하는 데 사용되는 유전체 유체의 압력입니다.

  • 표면 마감 요구 사항 : 응용 프로그램에 따라 지정된 거칠기 또는 매끄러움입니다.

테크노 테이블은 작업자가 필요한 재료, 두께 및 정확도에 따라 적절한 설정을 빠르게 선택할 수 있도록 하여 설정을 간소화합니다.

테크노 테이블은 기계에 직접 연결됩니다. 따라서 각 기계 제조업체는 자체 테크노 테이블 세트를 보유하고 있습니다.

GO2cam에서 테크노 테이블을 구현하는 방법에 대한 내용은 아래와 같습니다.

Creation of techno tables

머신 파일을 로드합니다.

테크노 테이블을 정의할 수 있도록 하는 첫 번째 단계는 머신을 로드하거나 생성하는 것입니다. 파일 확장자는 .MCE입니다.

재료를 정의합니다.

  • 마우스 오른쪽 버튼으로 클릭하고 편집합니다.

  • 재료를 선택합니다.

  • EDM 코드 필드에 재료 이름(예: 강철)을 입력하여 테크노 테이블에 사용할 재료를 정의합니다. 재료를 적용하고 저장합니다.

EDM code field - material.PNG

머신 구성.

  • 머신을 편집하고 구성 섹션으로 이동합니다.

  • 전략 드롭다운 목록에서 "시퀀스"를 선택합니다.

  • 테이블을 저장할 파일 디렉토리를 정의합니다.

  • 폴더를 선택합니다.

  • 테크노 테이블 매개변수 정의 창을 열려면 "테이블 생성" 버튼을 클릭합니다.


기술 선택 창에서:

  • 새로운 테크노 테이블을 만들려면 기술 영역에서 마우스 오른쪽 버튼을 클릭하고 추가를 선택합니다. 새 행이 추가됩니다.

  • 관련 매개변수를 삽입하려면 제조업체의 데이터 북을 참조하십시오. 예를 들어 Mitsubishi. 각 유형의 와이어, 재료, 등급 및 재료 두께에 대한 테크노 테이블이 제공됩니다.

manufacturer table.PNG

  • 설정 번호는 열 E에 정의되고, 고급 공급은 열 FA에 정의되고, 각 절단 수에 대한 오프셋 값과 바닥의 표면 거칠기 값이 정의됩니다.

  • 제조업체 테이블을 기반으로 필요한 매개변수를 입력합니다.


기술 아래의 첫 번째 공간은 절단 설정을 위한 것입니다. 아래쪽 두 번째 테이블은 공급 속도 및 오프셋과 같은 각 절단에 대한 다른 매개변수를 정의하는 데 사용됩니다.

모든 값을 삽입한 후 확인하고 파일에 이름을 지정합니다.

이 파일은 이제 테크노 테이블 필드에서 사용할 수 있습니다.

더 많은 테크노 테이블을 정의하려면 이 프로세스를 반복합니다.


(blue star) 이 비디오에서 테크노 테이블 생성에 대한 자세한 가이드를 찾을 수 있습니다.

Creation of techno tables-20240912-095134.png

Using Techno Tables

Method 1: Application on each cycle

구성 액세스:

  • 머신 파일을 엽니다.

  • 구성 섹션으로 이동합니다.

  • 테크노 테이블에 대한 올바른 디렉토리가 지정되었는지 확인합니다.

가공 사이클 선택:

  • 가공 사이클 옵션을 확장합니다.

  • 전략을 두 번 클릭하여 엽니다.

  • 기술 탭으로 이동합니다.

  • 인터페이스 오른쪽에 있는 와이어 이미지를 클릭합니다.


  • 다음 창에서 생성한 테크노 테이블을 선택합니다.

  • 해당 테이블 내에서 특정 기술을 선택하고 확인합니다.

창은 '기술 선택' 창과 유사합니다. 그러나 이것은 정의된 기술을 사이클에 적용하는 데 사용되며 '시퀀스 선택'이라는 제목이 붙습니다.


  • 기술 창에서 선택한 테크노 테이블을 기반으로 절삭 조건이 자동으로 업데이트되었음을 확인합니다.

  • "실행" 버튼을 클릭하여 이러한 변경 사항을 확인하고 가공 프로세스를 진행합니다.


(blue star) 이 비디오에서 테크노 테이블을 사용하는 방법에 대한 첫 번째 방법에 대한 자세한 내용을 찾을 수 있습니다.

1st Method to use Techno tables-20240912-095015.png

Method 2: Application by strategy

  • 머신 파일을 엽니다.

  • 구성 섹션으로 이동합니다.

  • 테크노 테이블에 대한 올바른 디렉토리가 지정되었는지 확인합니다.

  • 전략 탭으로 이동합니다.

  • 사용 가능한 목록에서 원하는 전략(예: 원 패스 전략)을 선택합니다.


  • 생성한 테크노 테이블을 선택할 수 있는 창이 나타납니다.

  • 필요한 기술을 선택하고 확인합니다.

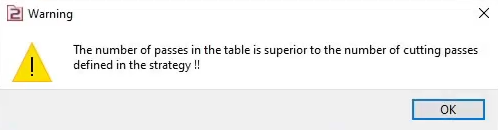

method 2 warning.PNG

  • 테크노 테이블의 패스 수가 전략에서 정의된 패스 수보다 많으면 경고가 표시될 수 있습니다. 확인을 클릭합니다.

  • 절삭 전략 창이 열립니다. 절삭 패스 수는 테크노 테이블의 절삭 패스 수에 따라 GO2cam에서 자동으로 조정됩니다. 다른 매개변수도 선택한 테크노 테이블을 기반으로 자동으로 채워집니다.

  • 절삭 전략 확인

  • 가공물의 지오메트리를 선택합니다.

  • EDM 전략을 계산하고 확인합니다.

절삭 전략 창

매개변수 확인:

  • 가공 트리에서 가공을 마우스 오른쪽 버튼으로 클릭하고 작업 목록을 엽니다.

  • 드롭다운 목록에서 "기술"을 선택합니다.

  • 테크노 테이블에서 이전에 적용한 매개변수가 현재 작업에 정확하게 반영되었는지 확인합니다.

작업 목록

(blue star) 이 비디오에서 테크노 테이블을 사용하는 방법에 대한 두 번째 방법에 대한 자세한 내용을 찾을 수 있습니다.

2nd Method to use techno tables-20240912-095105.png

Manufacturer Techno Tables

GO2cam은 많은 제조업체의 테크노 테이블을 관리할 수 있습니다. 소프트웨어에 매개변수를 포함하고 테크노 테이블을 정의하는 프로세스는 모든 제조업체에서 동일합니다. EDM 기계 제조업체의 몇 가지 예는 다음과 같습니다.

  • AgieCharmilles

  • Makino

오른쪽에서 테크노 테이블의 몇 가지 예를 다운로드할 수 있습니다.

  • Mitsubishi

오른쪽에서 테크노 테이블의 몇 가지 예를 다운로드할 수 있습니다.

  • Sodick 등
