사이클 : millyuGO pocket, millyuGO, Facing Pocket, Pocketting, Pocket+Contour, Pocket rework, Zrepeat Pocket, Zrepeat Facing, Plunge Pocketting, PAM, Roughing/Reworking, Facing Roughing, Pocket - Shape, Facing - Shape, Flat face finish, 3X Iso파라메트릭, 5X Iso파라메트릭

정의

겹침 은 작업 중 공구의 패스 사이의 간격으로 정의됩니다.

겹침 공구 직경% 은 공구 직경에 대한 패스 사이의 간격의 비율입니다.

겹침 값 (Ae) 은 다음 패스를 위해 공구가 XY로 이동한 거리입니다.

겹침 값 공식 :

XY 거리 = 공구 직경 x 겹침

(0< 겹침 <1)

예제 :

공구 직경 = 10 mm

겹침 = 0.8

따라서 거리 = 10 mm x 0.8 = 8 mm

(blue star) 페이싱 작업을 고려하여 GO2cam에서 XY 방향의 겹침 값이 계산되는 방법을 보여주는 비디오를 시청하십시오.

XY Stepover for Facing.png

XY Scallop

볼 엔드 밀 또는 Radius End Mill에서 사용 가능한 옵션입니다.

포켓 바닥에 남은 재료의 높이를 관리합니다.

이 값을 변경하면 겹침 및 생성된 XY 패스 수가 수정됩니다.

scallop 반영

반지름 공구를 사용할 때 툴패스 생성기가 각진 영역에서 펙킹 모션을 피할 수 있습니다. 궤적은 연속적인 스캘럽 모션을 따르도록 조정되어 부드러운 전환, 진동 감소 및 코너 또는 날카로운 툴패스 각도에서 향상된 표면 조도를 보장합니다.

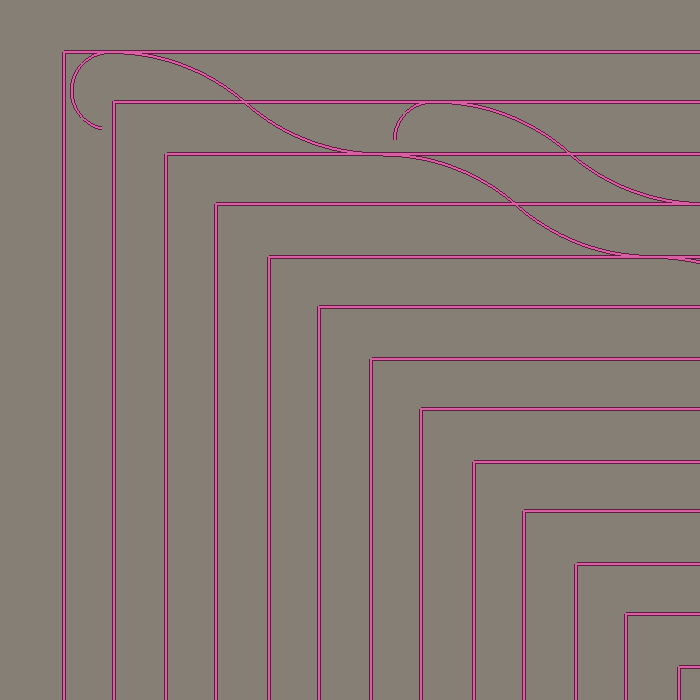

detailed of toolpath without respect.png
scallop 반영이 로 설정된 상태에서 생성된 툴패스 아니요 .

펙킹 모션이 생성되지 않았습니다.

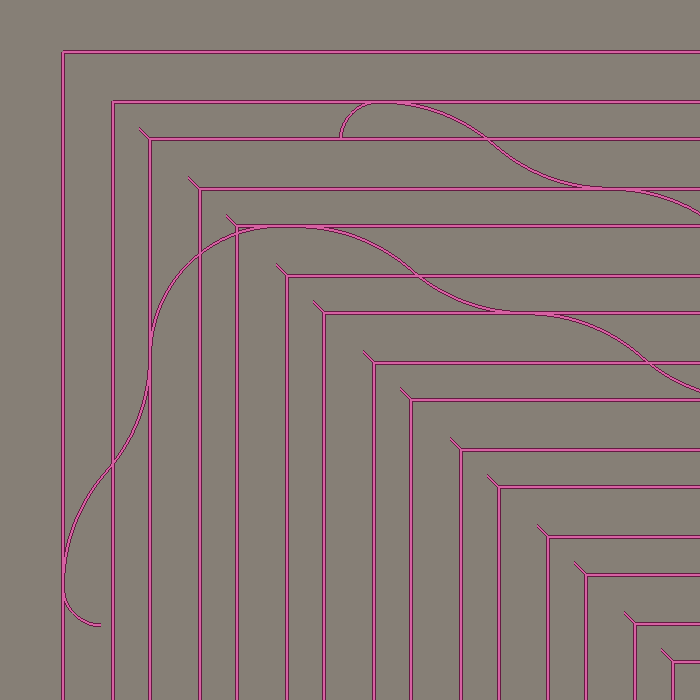

detailed view of toolpath with respect.png
scallop 반영이 로 설정된 상태에서 생성된 툴패스 예

코너에서 생성된 펙킹 모션을 확인하십시오.

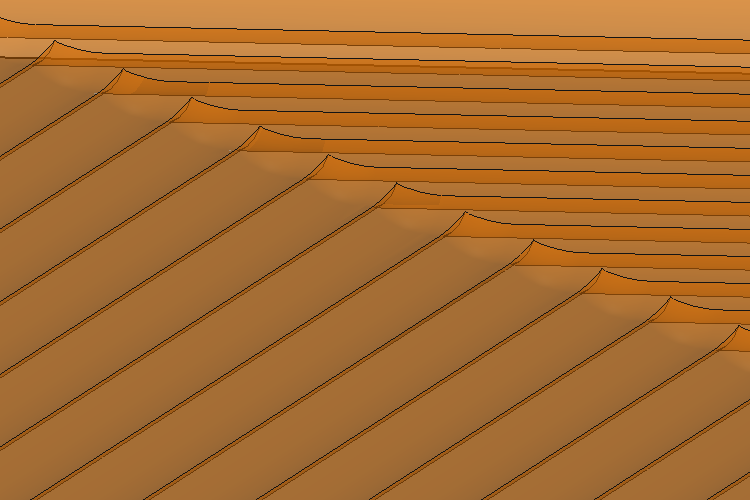

Material left without respect.png
scallop 반영이 로 설정된 상태에서 가공 후 공작물 아니요 .

피크가 스캘럽 높이보다 높습니다.

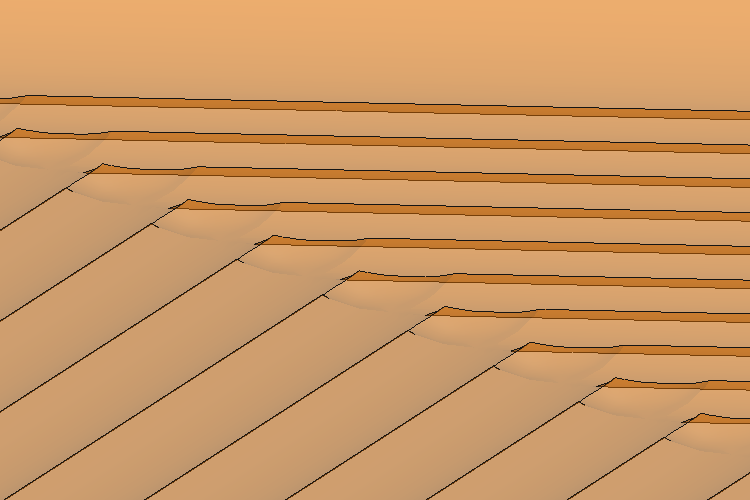

material left with respect.png
scallop 반영이 로 설정된 상태에서 가공 후 공작물 예 .

스캘럽 높이와 일치하도록 피크가 감소한 것을 확인하십시오.
