사이클 : 슬로팅

모든 유형의 슬롯을 가공할 수 있으며, 아래는 전략 설정의 몇 가지 샘플입니다:

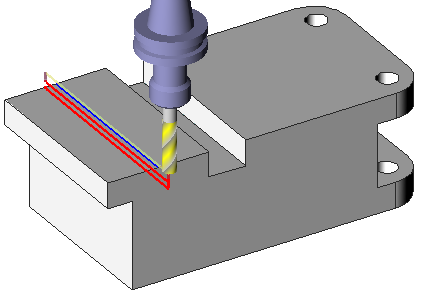

슬로팅 센터 1 경로

슬롯은 솔리드로 설계되지 않았으며, 슬롯 중앙에 세그먼트가 하나 있습니다:

  • 설정 중심 / 부품 공구경로,

  • 선택된 프로파일은 너비가 없는 '중심'입니다: 너비는 공구 직경 값입니다.

Centre 1 path-Img04.png

공구경로 옵션

이 설정은 중심 옵션이 Offset Type 필드에서 선택된 경우에만 활성화되어 다음 옵션에 액세스할 수 있습니다.


2 Ways path 설정 아니요 .

2 way path.png

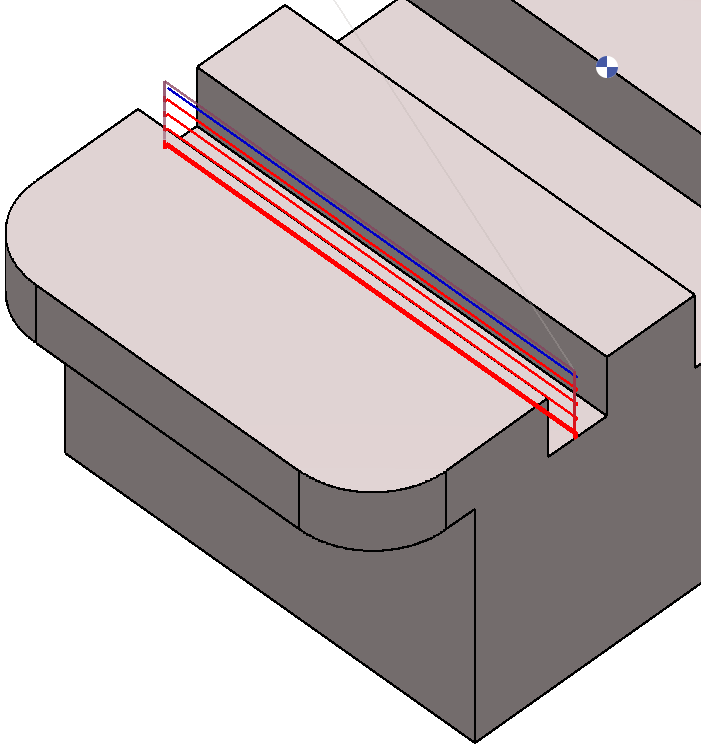

2 Ways 설정 및 Continuous toolpath 설정 아니요 .

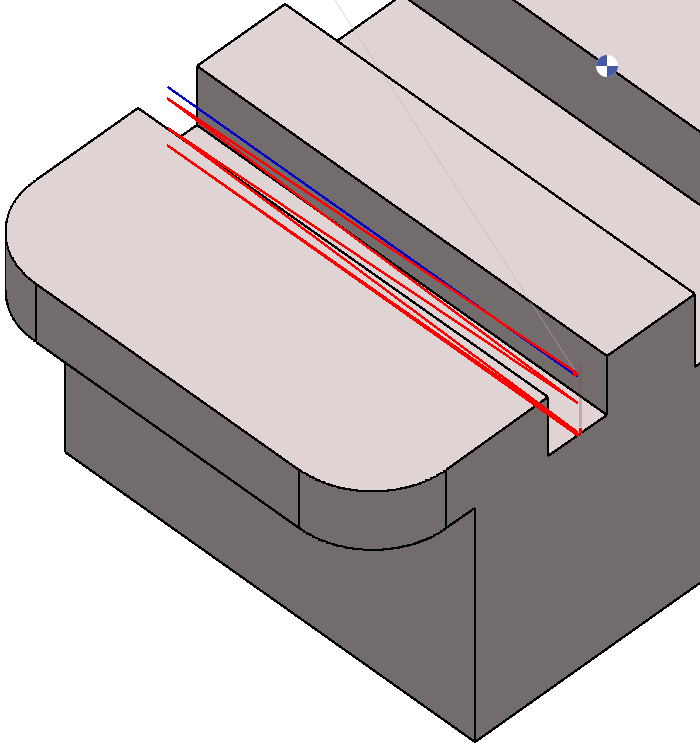

2 Ways 설정 및 Continuous 설정 .

슬로팅 측면

중심이 없고 슬롯 측면만 있습니다. 세그먼트를 선택하고 다음 설정을 정의하기만 하면 됩니다:

  • Offset 유형을 정의해야 합니다 그에 따라 . 이 경우 Offset 유형은 Left ,

  • 선택된 프로파일은 ' 측면 '이고 슬롯 폭을 정의해야 합니다.

slot re number 40.png

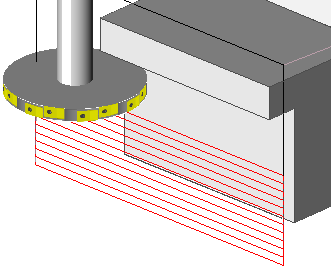

슬로팅 상단 및 하단

이 경우 공구경로 Offset type 모두 Left로 설정되었습니다.

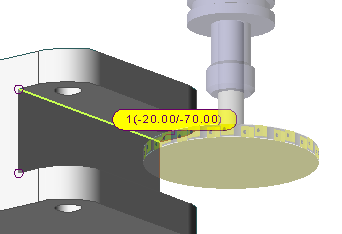

프로파일 선택은 솔리드에서 직접 수행됩니다. 솔리드를 클릭하여 고도도 선택합니다(-20 및 -70). 전략에서 두 개의 파일럿 점 .

Screenshot 2025-11-03 092352.png

슬롯 폭 = 0을 선택합니다. 슬롯의 바닥을 직접 선택하기 때문입니다.

'중간 - 깊이 + 고도'로 설정된 Z 가공 을 사용하여 프로세스를 정의합니다:

  • 시작 중간 ,

  • 로 내려갑니다 깊이 ,

  • 그런 다음 중간 ,

  • 로 이동하여 상단으로 올라갑니다 고도 .

이 동작은 시뮬레이션에서 확인할 수 있습니다.

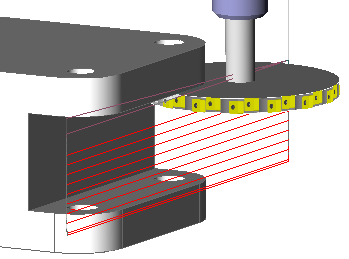

슬로팅 상단

이 경우 이전 예제와 매우 유사합니다: 차이점은 Z 가공 .

의 관리입니다. 고도를 선택하고 솔리드를 직접 클릭하여 상단의 고도를 정의합니다.

슬로팅 윤곽선

이 경우 슬로팅 센터 1 경로와 유사합니다. 그러나 여기서는 바닥 또는 윤곽 프로파일을 선택하여 직접 선택할 수 있습니다.

이를 통해 너비가 공구 측면인 슬롯을 만들 수 있습니다

이 전략에 대해 "프로파일 선택: 윤곽선 "을 선택합니다.

Contour typee.PNG
