사이클: 스레딩 (터닝)
The ISO Metric Thread Profiles
|

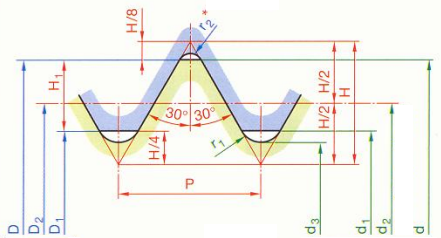

나사(미터법)의 ISO 프로파일은 표준 NF ISO 68에서 참조됩니다. 이 프로파일은 축을 통과하는 평면으로 나사 또는 너트를 절삭하여 얻습니다. 참고로 오른쪽 이미지를 참조하십시오. 파란색 프로파일은 너트를 나타냅니다. 노란색 프로파일은 나사를 나타냅니다.
|
D, D1, D2는 너트의 직경입니다 d, d1, d2, d3는 나사의 직경입니다. |
||
|
d=D= 공칭 직경 |
d2=D2= d - 0.6495P |
P = 피치 |
H1 = 0.5412P |
|
d1=D1= d - 1.0825P |
d3= d- 1.2268P |
H = 0.866P |
r1 = 0.1443P |
Pitch and Passes parameters

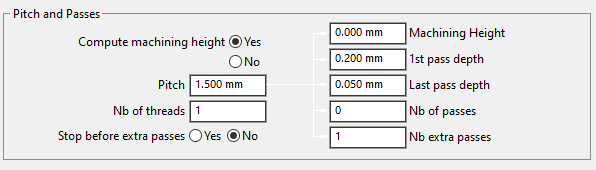

피치 및 패스 옵션을 사용하면 스레딩 작업에 대한 다양한 매개변수를 구성할 수 있습니다.
|
패스 계산 |
예 또는 아니오 |
|
피치 |
2개의 연속적인 플런징 사이의 나사 피치 또는 오프셋. |
|
추가 패스 전에 중지 |
추가 패스를 호출하기 전에 정지 생성 |
|
가공 깊이 |
가공 깊이 |
|
첫 번째 패스 깊이 |
패스 절삭에 해당하는 증분 깊이 |
|
마지막 패스 깊이 |
가공의 마지막 패스 깊이 (감소 패스). |
|
패스 수 |
패스 수를 확인할 수 있습니다. |
|
추가 패스 수 |
가공 끝에서 스프링 패스 수. |
다양한 스레딩 매개변수의 계산은 표준을 기반으로 GO2cam에서 자동으로 수행됩니다.
피치 매개변수를 변경할 때 가공 깊이 및 패스 수 는 작업에 사용되는 인서트 유형과 ISO 표준에 따라 변경됩니다.
In the tool window above, we defined the pitch and the factors [1] (Top and bottom) to determine the total thickness between the outer pass and the inner pass.
가공 패스 는 H/8 및 H/4 위치를 고려해야 합니다. 이 계산이 차이를 정당화하는 것입니다.
|
|
