표준에는 사용 가능한 모든 옵션을 관리하는 세 개의 구성 페이지가 있습니다.

첫 번째 페이지 "CNC 컨트롤러"는 CNC 옵션에 관한 것입니다.

두 번째 페이지 "밀링"을 사용하면 밀링, 공구, 절삭유 및 원점에 대한 출력을 조정할 수 있습니다.

세 번째 페이지 "밀링"은 5축 매개변수에 관한 것입니다.


CNC 컨트롤러 페이지

CNC 컨트롤러 섹션

02-CNC Controller Section.PNG

F 자동 사용

옵션

결과

아니요

TOOL CALL 1 Z S1200

L X0 Y0 FMAX

L Z20 F200

TOOL CALL 1 Z S1200 F200

L X0 Y0 FMAX

L Z20 FAUTO

툴 호출

옵션

결과

번호

TOOL CALL 1 Z S1200

이름

TOOL CALL "MILL_D10" Z S1200

툴 정의

옵션

결과

없음

BEGIN PGM 1 MM

TOOL CALL 1 Z S1500

TOOL CALL 2 Z S2000

END PGM 1

시작

BEGIN PGM 1 MM

TOOL DEF 1 L+80 R+6

TOOL DEF 2 L+80 R+10

TOOL CALL 1 Z S1500

TOOL CALL 2 Z S2000

END PGM 1

BEGIN PGM 1 MM

TOOL DEF 1 L+80 R+6

TOOL CALL 1 Z S1500

TOOL DEF 2 L+80 R+10

TOOL CALL 2 Z S2000

END PGM 1

사이클 섹션

사용된 드릴링 사이클

옵션

결과

표준

L X-20. Y+20. M03 FMAX

L Z+50. FMAX

Z+2.

CYCL DEF 1.0 PECKING

CYCL DEF 1.1 SET UP +2

CYCL DEF 1.2 DEPTH -10.412

CYCL DEF 1.3 PECKG +10.412

CYCL DEF 1.4 DWELL +0

CYCL DEF 1.5 F606

CYCL CALL

범용

L X-20. Y+20. M03 FMAX

L Z+50. FMAX

CYCL DEF 200 DRILLING~

Q200=2 ;SET-UP CLEARANCE~

Q201=-10.412 ;DEPTH~

Q206=606.4 ;PLNGNG에 대한 공급 속도~

Q202=10.412 ;PLUNGING DEPTH~

Q210=0 ;상단 대기 시간~

Q203=0 ;표면 좌표~

Q204=2 ;2ND SET-UP CLEARANCE~

Q211=0 ;깊이 대기 시간~

Q395=0 ;깊이 참조

CYCL CALL

기울어진 작업 평면

옵션

결과

Cycl Def 19

CYCL DEF 19.0 WORKING PLANE

CYCL DEF 19.1 A-90. B+0. C+90.

L A+Q120 C+Q122 R0 FMAX

평면 공간

PLANE SPATIAL SPA-90 SPB+0 SPC+90 TURN MB MAX FMAX SEQ- TABLE ROT

출력 원점 작업 평면

옵션

결과

아니요

TOOL CALL 1 Z S1500

Cycl Def 7

TOOL CALL 1 Z S1500

CYCL DEF 7.0 DATUM SHIFT

CYCL DEF 7.1 #1

Cycl Def 247

TOOL CALL 1 Z S1500

CYCL DEF 247 DATUM SETTING~

Q339=1 ;DATUM NUMBER

밀링 페이지

밀링 섹션

03 - Milling Section.PNG

CNC 시뮬레이션을 위한 출력 스톡

옵션

결과

아니요

BEGIN PGM 1 MM

BEGIN PGM 1 MM

BLK FORM 0.1 Z X-42.5 Y-35 Z-39

BLK FORM 0.2 X+42.5 Y+39 Z+1

모든 작업에 대한 출력 공구 및 평면

옵션

결과

아니요

;OP 1 WITH TOOL 1 AND PLANE 1

TOOL CALL 1 Z S1500

PLANE SPATIAL SPA-90 SPB+0 SPC+90 TURN MB MAX FMAX SEQ- TABLE ROT

;OP 2 WITH TOOL 1 AND PLANE 1

;OP 1 WITH TOOL 1 AND PLANE 1

TOOL CALL 1 Z S1500

PLANE SPATIAL SPA-90 SPB+0 SPC+90 TURN MB MAX FMAX SEQ- TABLE ROT

;OP 2 WITH TOOL 1 AND PLANE 1

TOOL CALL 1 Z S1500

PLANE SPATIAL SPA-90 SPB+0 SPC+90 TURN MB MAX FMAX SEQ- TABLE ROT

공급을 위한 매개변수 사용

옵션

결과

아니요

T1 M6

G0 X.. Y..

G43 H1 Z..

Z-.. F160

G1 X.. Y.. F200

FN 0: Q1 = 200

FN 0: Q2 = 150

T1 M6

G0 X.. Y..

G43 H1 Z..

Z-.. FQ2

G1 X.. Y.. FQ1

공구 옵션 섹션

04 - Tool Option Section.PNG

출력 공구 목록

옵션

결과

아니요

BEGIN PGM 1 MM

BEGIN PGM 1 MM

;START TOOL LIST

;T1 END MILL D10

;T2 DRILL D8

;…

;END TOOL LIST

공구 교환

옵션

결과

수동

;END MILL D10

M0

자동

;END MILL D10

TOOL CALL 1 Z S1500

자동 + 사전 선택

;END MILL D10

TOOL CALL 1 Z S1500

TOOL DEF 2

마지막 공구 후 첫 번째 공구 사전 선택

옵션

결과

아니요

;첫 번째 작업

TOOL CALL 1 Z S1500

TOOL DEF 2

;마지막 작업

TOOL CALL 5 Z S1250

M30

;첫 번째 작업

TOOL CALL 1 Z S1500

TOOL DEF 2

;마지막 작업

TOOL CALL 5 Z S1250

TOOL DEF 1

M30

공구 교환 위치

이 옵션은 출력에 영향을 미치지 않습니다.

옵션

결과

1 블록

TOOL CALL 1 Z S1500

2 블록

TOOL CALL 1 Z S1500

원점 옵션 섹션

05 - Origin Option Section.PNG

출력 원점 목록

옵션

결과

아니요

BEGIN PGM 1 MM

BEGIN PGM 1 MM

;START ORIGIN LIST

;1

;2

;END ORIGIN LIST

원점 위치

옵션

결과

축 회전 후

TOOL CALL 1 Z S1500

A90 C90

CYCL DEF 247 DATUM SETTING~

Q339=1 ;DATUM NUMBER

축 회전 전

TOOL CALL 1 Z S1500

CYCL DEF 247 DATUM SETTING~

Q339=1 ;DATUM NUMBER

A90 C90

다중 원점 관리

옵션

결과

원점만

CYCL DEF 247 DATUM SETTING~

Q339=1 ;DATUM NUMBER

원점 + 오프셋

CYCL DEF 247 DATUM SETTING~

Q339=1 ;DATUM NUMBER

CYCL DEF 7.0 DATUM SHIFT

CYCL DEF 7.1 X-50.

CYCL DEF 7.2 Y-25.

CYCL DEF 7.3 Z-50.

MTE 없이 :

옵션이 부품에 정의된 각 원점에 대해 "원점만"으로 설정된 경우 다른 G 코드(G54, 그런 다음 G55, G56 등)를 출력합니다. 즉, CNC에서 관리하는 원점 수에 제한됩니다. 더 많은 원점을 사용할 수 있는 경우 두 번째 옵션인 "원점 + 오프셋"을 사용해야 합니다.

옵션이 "원점 + 오프셋"으로 설정된 경우 Cycl def 7을 사용하여 Datum과 오프셋만 출력합니다.

MTE 사용 :

원점은 다음 구문을 사용하여 원점 이름으로 정의할 수 있습니다. "$1_" 이는 NC 프로그램에서 Datum 1이 사용됨을 의미합니다. 디코딩된 이름이 정의되지 않은 경우 기본 Datum 1을 출력합니다.

"원점 + 오프셋"을 사용하는 경우 모든 작업에 대해 하나의 원점만 사용해야 합니다. 모든 오프셋은 참조 평면 원점 또는 단일 원점에서 계산되기 때문입니다.

_ 뒤에 임의의 텍스트를 추가하여 오프셋을 인식할 수 있습니다. "$1_Up", "$1_Right" 등

5축 머신 사용:

기울어진 평면 기능과 동시에 원점 오프셋이 출력됩니다.

절삭유 옵션 섹션

06 - Coolant Option Section.PNG

절삭유 활성화 위치

"스핀들 사용"과 "플런지 이동 사용"을 사용하여 동일한 결과를 얻을 수 있습니다.

"M13"은 절삭유와 스핀들을 동시에 출력하는 데 사용됩니다.

옵션

결과

스핀들 사용

TOOL CALL 1 Z S1500

L X.. Y.. M13 FMAX

L Z.. FMAX

평면 이동 사용

TOOL CALL 1 Z S1500

L X.. Y.. M13 FMAX

L Z.. FMAX

플런지 이동 사용

TOOL CALL 1 Z S1500

L X.. Y.. M03 FMAX

L Z.. M08 FMAX

밀링 5X 페이지

밀링 5X 매개변수

07 - Milling 5X parameters Section.PNG

3+2축에 대해 기울어진 작업 평면 사용

옵션

결과

아니요

TOOL CALL 1 Z S1500

C180

A-90

TOOL CALL 1 Z S1500

PLANE SPATIAL SPA-90 SPB+0 SPC+180 TURN MB MAX FMAX SEQ- TABLE ROT

회전 축

옵션

결과

옵션

결과

잠금 1 첫 번째 회전 축

잠금 2 두 번째 회전 축

비어 있음

C180

비어 있음

B-90

"M10"

C180

M10

"M12"

B-90

M12

잠금 해제 1 첫 번째 회전 축

잠금 해제 2 두 번째 회전 축

비어 있음

C180

비어 있음

B-90

"M11"

M11

C180

"M13"

M13

B-90

평면 변경을 위한 고정 블록(MTE 없이 사용)

08 - Fixed Block for plane change Section.PNG

평면 변경을 위한 활성 고정 블록

이 옵션은 머신 구성에 정의된 키네마틱이 없는 경우에만 사용됩니다.

옵션

결과

확인

평면이 변경되면 정의된 고정 블록이 출력됩니다.

선택 취소

평면이 변경되면 표준 블록이 출력됩니다.

G0 G91 G28 Z0

첫 번째 및 두 번째 블록

표준 출력을 방지하려면 옵션을 선택하여 고정 블록을 활성화하고 첫 번째 및 두 번째 블록 필드를 비워 둡니다.

옵션

결과

비어 있음

"G0 Z100"

L Z100 FMAX

시작 페이지

정의된 머신 키네마틱 사용

머신 키네마틱 정의 없이

03 - Heidenhain With Kinematics.png 04 - Heidenhain Without Kinematics.png

NC 파일 이름

여기에서 생성된 NC 파일의 이름을 정의합니다. 확장자는 MCF 구성에서 정의해야 합니다.

프로그램 번호

아무것도 정의되지 않은 경우 프로그램 이름이 1로 설정됩니다.

옵션

결과

"비어 있음"

BEGIN PGM 1 MM

END PGM 1 MM

"PROG"

BEGIN PGM PROG MM

END PGM PROG MM

주석 출력

옵션

결과

아니요

TOOL CALL 1 Z S1500

;FACING

;END MILL D12

T1 M6

원점 번호

이 매개변수는 머신 파일에 키네마틱이 정의되지 않은 경우에만 사용됩니다. 매개변수는 NC 프로그램에서 사용되는 첫 번째 원점을 정의합니다.

다중 원점을 처리하는 매개변수가 "원점만"으로 설정된 경우 평면이 변경될 때 원점 번호가 증가합니다.

옵션

8055까지의 결과

0

13 TOOL CALL 1 Z S1273

14 CYCL DEF 247 DATUM SETTING~

Q339= 0 ;DATUM NUMBER…

1

13 TOOL CALL 1 Z S1273

14 CYCL DEF 247 DATUM SETTING~

Q339= 1 ;DATUM NUMBER

프로그램 끝 코드

옵션

결과

M30

M30

END PGM 1 MM

M02

M02

END PGM 1 MM

특정 정보

Cycl Def 202를 출력하는 방법은 무엇입니까?

이 사이클은 단일 에지 보어 공구를 사용하여 리밍을 수행하는 데 사용됩니다. 이 사이클에 대한 자세한 내용은 Heidenhain 설명서를 참조하십시오.

CYCL DEF 202 BORING~

Q200=2 ;SET-UP CLEARANCE~

Q201=-50 ;DEPTH~

Q206=79.6 ;PLNGNG에 대한 공급 속도~

Q211=0 ;깊이 대기 시간~

Q208=500 ;RETRACTION FEED RATE~

Q203=0 ;SURFACE COORDINATE~

Q204=2 ;2ND SET-UP CLEARANCE~

Q214=2 ;DISENGAGING DIRECTN~

Q336=90 ;SPINDLE 각도

정의할 작업 : 리밍

05 - Reaming.png

선택할 툴 : 단일 에지 보어

06 - Single Edge Bore.png

매개변수

설정

Q214=2 ;DISENGAGING DIRECTN

인덱스 각도에 따라 계산됩니다.

0은 0도

1은 90도

2는 180도

3은 270도

Q336=90 ;SPINDLE 각도


인덱스 각도가 0, 90, 180 또는 270과 다른 경우 0으로 강제됩니다.

Cycl Def 208을 출력하는 방법은 무엇입니까?

이 사이클은 헬릭스 보간을 사용하여 구멍을 가공하는 데 사용됩니다. 이 사이클에 대한 자세한 내용은 Heidenhain 설명서를 참조하십시오.

CYCL DEF 208 BORE MILLING~

Q200=2 ;SET-UP CLEARANCE~

Q201=-50 ;DEPTH~

Q206=1018.4 ;PLNGNG에 대한 공급 속도~

Q334=5 ;PLUNGING DEPTH~

Q203=0 ;SURFACE COORDINATE~

Q204=2 ;2ND SET-UP CLEARANCE~

Q335=20 ;공칭 직경~

Q342=0 ;황삭 직경~

Q351=1 ;클라임 또는 업컷

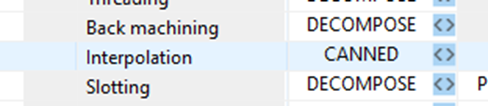

사용하려면 gpp 구성을 "보간"에 대해 캔으로 설정해야 합니다.

사용된 드릴링 사이클 옵션을 "범용"으로 설정해야 합니다.


정의할 작업 : " 보간


작업은 다음 매개변수를 사용하여 정의해야 합니다. 하나라도 다르면 공구 경로가 분해됩니다.

Interpolation Strategy.png
