V6.11부터 GO2cam은 밀링-선반 부품의 솔리드에서 기능 를 감지할 수 있습니다. 다음과 같은 생산 환경에서 감지 기능이 작동합니다.
|
|
전제 조건
밀링-선반 기능의 인식 및 적용을 위해서는 몇 가지 조건을 준수해야 합니다.
|
1 . 회전 평면이 있는 경우에만 감지 기능이 작동합니다.
|
2 . 포켓/보스가 인식되려면 원뿔형 반지름이 있어야 합니다. |
|
|
|
3 . 복잡한 3D 형상은 인식되지 않습니다. |
|
4 . 일정한 테이퍼 각도를 가진 형상만 고려됩니다. |
|
|
5 . 경사진 바닥면은 고려되지 않습니다. |
|
|
|
인식된 유형
|
감지된 기능의 유형은 포켓, 열린 포켓 및 슬롯입니다. 각각에 대해 감지된 기능은 다음과 같습니다. |
|
|

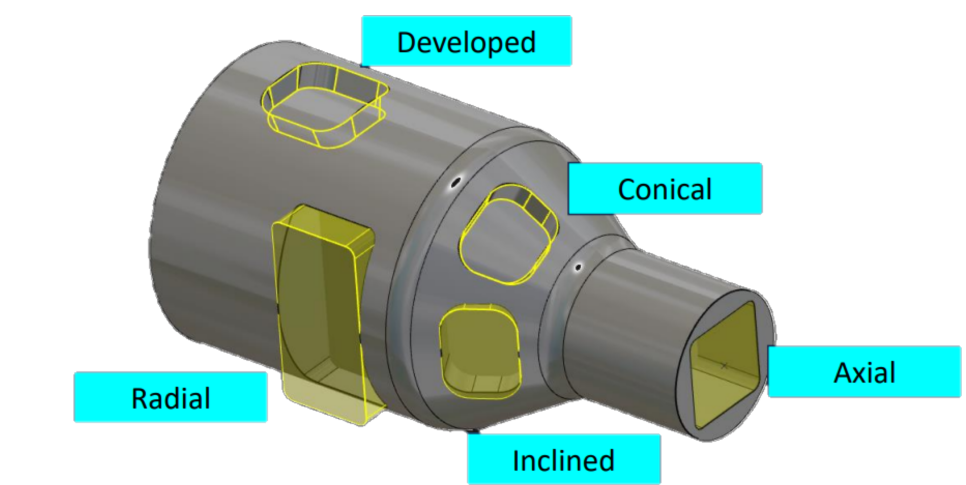

포켓 기능:
|
슬롯 기능:
|
|
열린 포켓 기능:
에서 인식 설정 선택하여 방사형 기능을 선호하거나 선호하지 않을 수 있습니다 |
열린 포켓 기능:
|
|
열린 포켓 기능을 (지역적으로 또는 전체적으로) 닫는 새로운 가능성 “프로파일에서 열린 영역” 기능이 이제 기능에도 고려됩니다. 이는 공구 충돌 위험을 완화하는 데 도움이 될 수 있습니다. 기능 요소를 닫으려면 기능의 해당 면을 클릭하기만 하면 됩니다. 프로파일과 마찬가지로 요소를 하나씩 클릭하는 대신 전체 영역의 상태를 변경할 수 있습니다.
참고: 프로파일과 비교하여 제한 사항이 있습니다. 기능에서 처음에 열려 있던 요소만 닫을 수 있습니다(필요한 경우 다시 열 수 있음). 면을 수정할 수 없는 경우 마우스를 올려놓으면 빨간색 으로 표시됩니다. |
|
자동화 프로세스
|
MillTurn에서 자동 기능을 적용하는 프로세스는 밀링과 유사합니다.
|
||
|
인식 설정 창: 이 인식 설정 창은 V6.11부터 추가되었습니다. 이를 통해 포켓 피쳐 및 구멍 . 또 다른 흥미로운 측면은 이제 오버플로우의 인식을 위한 일부 예비 매개변수 값을 설정할 수 있습니다. 포켓을 통과하는 에 대해 정의할 수 있다는 것입니다. , 포켓 깊이가 완전히 가공되도록 합니다. 밀링의 경우, 모따기가 적용될 최소 길이를 설정할 수 있습니다. |
|
|
|
모든 자동 프로그래밍 기능이 단일 창으로 병합되었습니다. 선삭 : application of an automatic turning opelist for turning operations based on recognized parameters, adapting to main or secondary spindle as per plane selection (revolution or rework/return plane). 자동 오퍼레이션 리스트 생성 프로세스 중에 미리 정의된 유형이 있어야 피쳐에 적용할 수 있습니다. 기본적으로 폴더에서 찾은 첫 번째 호환 오퍼레이션 리스트가 선택됩니다! 가공 트리에 사이클이 있으면 회색으로 표시됩니다. 폴더 아이콘을 통해 액세스할 수 있는 오퍼레이션 리스트/자동 오퍼레이션 리스트 목록은 정의된 올바른 유형을 기반으로 합니다. 포켓 피쳐 : application of milling cycles based on the preselected opelist (orange bubble on folder icon) or manually selected opelist (green bubble on folder icon). 구멍 : 구멍 모델 라이브러리 (표준 또는 사용자)를 선택할 수 있습니다. 그러면 인식은 선택한 라이브러리에서 찾은 첫 번째 호환 모델을 인식된 구멍에 할당합니다. HMF 패키지가 있는 경우에만! 선택한 저장 구성 설정을 할 수도 있습니다. 그리고 로드 다른 부품에 적용하기 위해 다시 가져옵니다. 선택된 프로필에 대한 윤곽 모드 슬롯팅 전략 이 추가되어 중앙에서 슬롯 직경과 유사한 공구 직경으로 한 번의 패스 로 슬롯 가공을 할 수 있도록 했습니다. |
|
|
|
V6.11부터 다른 개선 사항도 추가되었습니다.
|
아래 비디오는 V6.11에서 가공 기능에 추가된 개선 사항을 보여줍니다.
|
|
|
|
|
