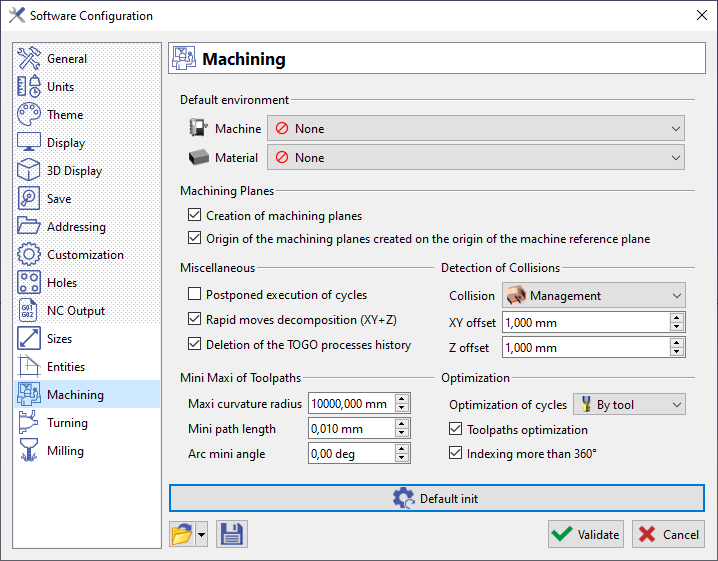

정의

가공 환경, 툴패스 계산 및 충돌 관리에 대한 다양한 옵션.

기본 환경

• 기계 : 소프트웨어 시작 시 자동으로 로드될 기계 파일을 선택합니다.

• 소재: 소재 파일에 대해 동일합니다.

가공 평면

• 가공 평면 생성 : 이 옵션을 선택하면 참조 평면 이외의 평면이 선택될 경우 해당 평면에 대한 가공 평면이 생성되어 툴바에 표시됩니다.

• 참조 평면 원점에 생성된 가공 평면의 원점: 이 옵션을 선택하면 가공의 원점은 항상 참조 평면에 설정됩니다

기타

• 사이클 실행 연기 툴패스 계산 없이 사이클 생성 (3D 가공)

• 급속 이동 분해 (XY+Z): XY 다음 Z 또는 XYZ에서 급속 이동 계산.

• TOGO 프로세스 기록 삭제: 프로세스 편집 불가능(단일 사이클 제외).

충돌 감지

충돌 관리와 관련된 3가지 매개변수는 모든 가공 사이클에 공통 소프트웨어에 있습니다. 여기서 각 가공 사이클에 나타날 기본 설정을 정의합니다.

툴패스 최소/최대

• 최대 곡률 반지름: 곡선을 호로 분해하는 동안 사용 가능한 최대 호.

• 최소 경로 길이: 기계에서 지원하는 툴패스의 최소 길이를 정의합니다.

• 호 최소 각도: 부품 툴패스에서 호를 세그먼트로 변경하기 위한 최소 각도(도).

최적화

• 사이클 최적화: 여기서 선택한 내용은 명령 최적화의 기본 설정이 됩니다.

• 툴패스 최적화 :

• 360° 이상 인덱싱 : 연속 작업에 사용됩니다.
