The 가공 편집 대화 상자는 가공 트리에서 액세스됩니다. 기계를 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다 .

수평 T urning , 아래에 표시된 대화 상자에서 기계와 관련된 다양한 매개변수를 정의합니다.


유형 및 보기

조합

결과

조합

결과

수직 및 Z 법선

수직 및 Z 전환

수직 반대 & Z 법선

수직 반대 & Z 전환

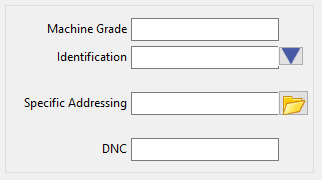

기계 식별 및 추가 옵션


머신 등급

머신 등급을 할당하면 시스템에서 지정된 머신 등급 호환성을 기반으로 공구 및 작업 목록을 필터링할 수 있습니다.

예:
만약 기계 파일이 'A' 등급으로 구성되어 있다면:

  • 도구: Only those assigned to grade 'A' will be available for cycle definition.

  • 운용 리스트: Only opelists matching grade 'A' will appear in the selection.

Machine grade.png

기계 공구 식별

거기서 기계의 더 짧거나 특수한 식별을 정의할 수 있습니다.

예를 들어, 작업장의 여러 유사 기계를 구별하는 데 사용할 수 있습니다.

텍스트 추가중

  • 기계 정보 대화와 같은 보고서

  • 후처리기에서 사용할 수 있습니다.

특정 주소 지정

Kinemac, 재료, 공구, 테크노, 오퍼레이션 리스트를 포함한 모든 기계 관련 파일에 대해 전용 디렉토리 경로를 할당합니다. 특히 와이어 EDM에서 기계별 환경을 생성하는 데 유용합니다.

이 특정 폴더 내의 모든 하위 폴더는 올바른 이름을 가져야 하며, 그렇지 않으면 인식되지 않습니다.

e.g ; 재료 하위폴더 명칭은 ‘mat’

DNC

컨트롤러로의 전송을 처리하는 매크로에 대한 설정 파일 이름

비용 옵션


고객 계수

특정 고객의 처리를 위해 지정된 효율

시간당 비용

기계의 시간당 비용

These values are used for the 비용 추정 .

기계의 최소 및 최대 허용 재고

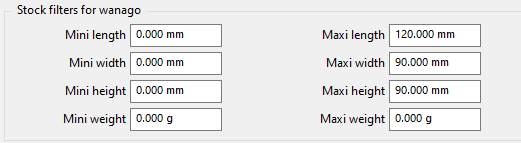

밀링 가공 중

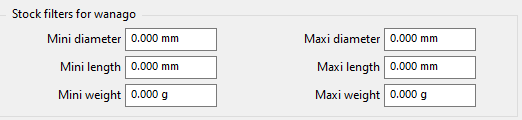

터닝 중

WanaGO 주식 필터

소재 필터에는 소재 크기 및 무게에 대한 특정 기준이 포함됩니다.
기계 파일은 기계가 처리할 수 있는 최소 및 최대 스톡 크기와 최대 허용 공작물 무게를 정의합니다.

밀도 정보가 포함된 소재 파일이 로드된 경우에만 무게가 고려됩니다.

WanaGO를 사용하여 기계를 선택할 때 지정된 부품을 처리할 수 있는 기계만 제안됩니다.
